LQG15WZ5N6B02D

产品分类: 贴片电感
产品描述: 100MHz 4.5GHz 1A 23 5.6nH 130mΩ 0.1nH 0402 贴片安装 1.05mm(长度)*650μm(高度)
供应商型号: Q-RBT-LQG15WZ5N6B02D
供应商: 海外现货
标准整包数: 1

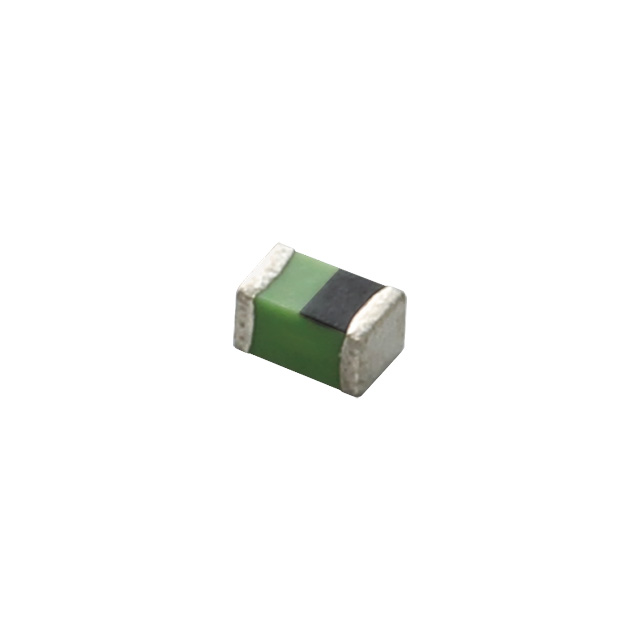

MURATA MANUFACTURING 贴片电感 LQG15WZ5N6B02D

LQG15WZ5N6B02D概述

    LQG15WZ5N6B02# 电子元器件技术手册解析

    1. 产品简介


    LQG15WZ5N6B02# 是一款由Murata(村田)公司生产的电感器,适用于消费类电子、汽车、工业和医疗等领域。作为多层片式电感器系列的一员,该产品具备高Q值和低直流电阻的特点,同时支持在广泛的温度范围内稳定运行。该器件符合AEC-Q200标准,广泛应用于汽车信息娱乐系统、舒适性设备以及工业设备中。

    2. 技术参数


    以下是LQG15WZ5N6B02#的主要技术参数:
    - 尺寸代码(英制/公制):0402 (1005),具体尺寸为L=1.0±0.05mm, W=0.6±0.05mm, T=0.5±0.1mm。
    - 额定电感值:5.6nH ± 0.1nH。
    - 测试频率:电感测试频率为100MHz,Q值测试频率为250MHz。
    - 最小Q值:23。
    - 自谐振频率:最低为4500MHz。
    - 额定电流(温升):800mA。
    - 最大直流电阻:0.13Ω。
    - 工作温度范围:-55°C 至 125°C(不包括自身温升)。
    - 磁屏蔽类别:非屏蔽型。

    3. 产品特点和优势


    LQG15WZ5N6B02# 电感器具有以下显著特点和优势:
    - 高Q值:能够提供较低的损耗,适合高频信号处理应用。
    - 宽广的工作温度范围:适应恶劣环境下的稳定运行需求。
    - 微型封装:0402规格使其非常适合空间受限的设计。
    - 低直流电阻:减少功耗并提高效率。
    - 多领域适用性:涵盖消费电子、汽车、工业及医疗等多个行业,满足多样化需求。

    4. 应用案例和使用建议


    推荐应用场景:
    - 汽车信息娱乐系统中的信号滤波与能量管理。
    - 工业设备中的电源管理和噪声抑制。
    - 医疗设备中的射频信号处理模块。
    使用建议:
    - 确保在设计阶段充分考虑电路板布局以减少寄生效应,提升整体性能。
    - 避免超过额定电流值,防止因过热导致损坏。
    - 注意选择适当的焊接工艺以避免对组件造成物理损伤。

    5. 兼容性和支持


    LQG15WZ5N6B02# 与多数标准PCB设计兼容,便于集成到现有系统中。Murata提供了全面的技术支持,包括产品规格更新、样品申请和技术文档下载服务。用户可以通过访问Murata官网获取最新资料并与销售代表联系以确认订单。

    6. 常见问题与解决方案


    以下是一些常见的用户疑问及其解决方法:
    - 问:如何判断产品是否符合要求?
    解决:查阅最新版的数据手册,并对比所需的技术指标;必要时咨询Murata工程师团队。
    - 问:高温环境下如何保证稳定性?
    解决:确保使用符合要求的工作温度范围内的电感器,并采取有效的散热措施。
    - 问:如何避免焊接过程中出现问题?
    解决:遵循正确的焊接流程,使用合适的焊料和温度曲线,避免过度加热。

    7. 总结和推荐


    综上所述,LQG15WZ5N6B02# 以其卓越的性能、紧凑的设计和广泛的适用性成为许多复杂电子系统的理想选择。无论是汽车领域的高级信息娱乐系统还是工业控制设备中的精密滤波装置,它都能发挥重要作用。强烈推荐此款电感器给需要高性能、可靠性和灵活性的项目团队。
    若需进一步定制化支持或特殊版本开发,可直接联系Murata的专业团队。

LQG15WZ5N6B02D参数

参数
测试频率 100MHz
电感值 5.6nH
饱和电流(LSAT) 1A
自谐振频率(SRF) 4.5GHz
容差 0.1nH
直流电阻(DCR) 130mΩ
额定电流 -
Q值 23
长*宽*高 1.05mm(长度)*650μm(高度)
通用封装 0402
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LQG15WZ5N6B02D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQG15WZ5N6B02D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQG15WZ5N6B02D LQG15WZ5N6B02D数据手册

LQG15WZ5N6B02D封装设计

查看详情并下载
Symbol
Footprint
3D Model
