首页  >  产品百科  >  LQP03TG0N6B02D

LQP03TG0N6B02D

产品分类: 贴片电感
产品描述: 500MHz 18GHz 850mA 11@500MHz 0.6nH 80mΩ ±0.1nH 0201 贴片安装 600μm*300μm*330μm
供应商型号: LQP03TG0N6B02D
供应商: 云汉优选
标准整包数: 15000

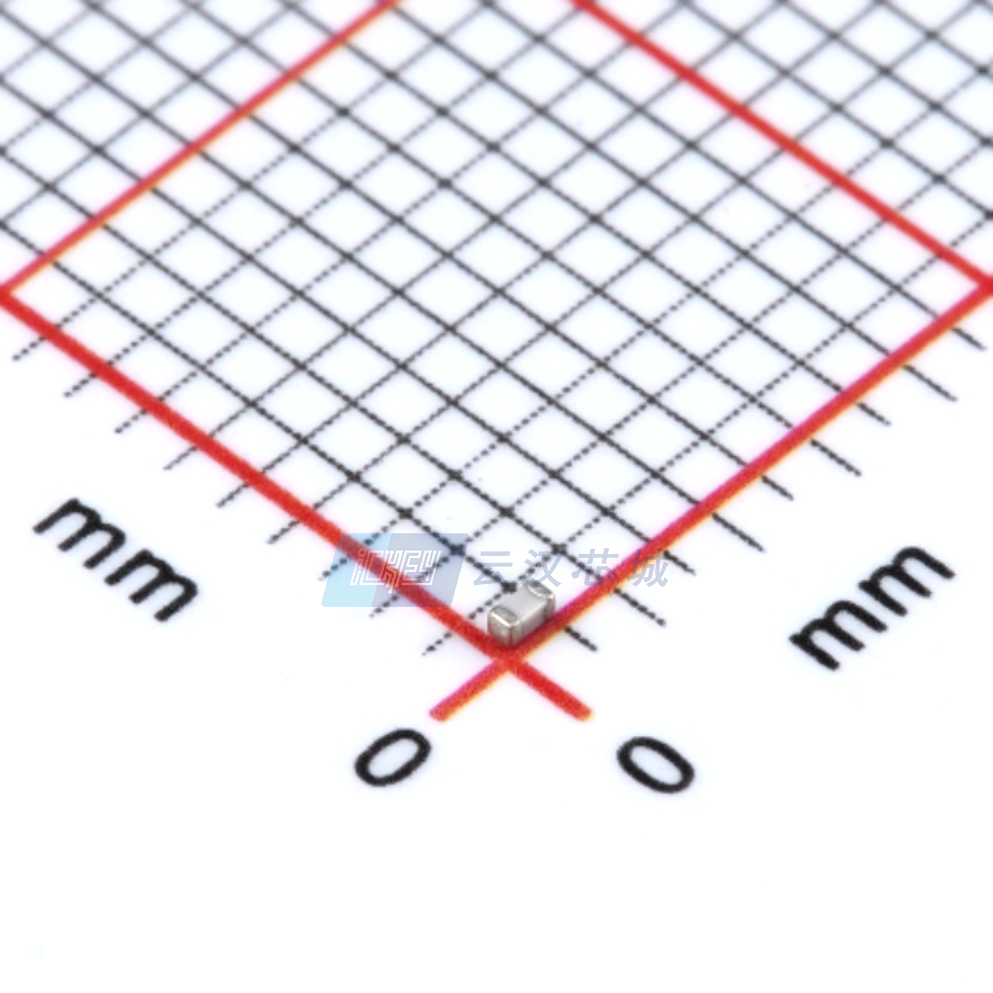

MURATA MANUFACTURING 贴片电感 LQP03TG0N6B02D

LQP03TG0N6B02D概述


    产品简介


    LQP03TG系列芯片电感器是村田制造有限公司生产的一种小型高性能电感器,广泛应用于各种电子设备中,如无线通信、电源管理和滤波电路等领域。该系列电感器通过先进的制造工艺确保高精度、高可靠性,能够在苛刻的工作环境下保持稳定的性能。

    技术参数


    | 参数 | 规格 |

    | 尺寸(长x宽) | 0.6mm x 0.6mm |
    | 电感范围 | 0.1nH 至 100nH |
    | 允许公差 | ±0.1nH 至 ±5% |
    | 最小Q值 | 12 |
    | 最大直流电阻 | 2.85Ω |
    | 自谐振频率 | 190MHz 至 2600MHz |
    | 额定电流 | 200mA 至 1600mA |

    产品特点和优势


    - 高精度电感:该系列电感器采用高精度制造工艺,确保电感值的高度一致性,适用于对电感精度要求极高的应用。
    - 高可靠性:电感器经过严格测试,可在-55°C至+125°C的温度范围内正常工作,适用于恶劣的工作环境。
    - 低直流电阻:低电阻设计减少了能量损耗,提高了电感器的效率,适用于需要高效能的应用场合。
    - 高Q值:高Q值保证了电感器在高频下的优良性能,适合于无线通信、RFID等高频应用。

    应用案例和使用建议


    应用案例:
    - 无线通信模块:该系列电感器因其低直流电阻和高Q值,在无线通信模块中表现出色,能有效提高通信质量和降低功耗。
    - 电源管理电路:在电源管理电路中,该电感器能够提供稳定的电感值和高效率,确保电源的稳定输出。
    使用建议:
    - 在设计PCB布局时,确保电感器不受到机械应力的影响,尤其是在柔性PCB上使用时,应进行额外的评估。
    - 确保焊接条件符合标准,避免过度预热导致电感器损坏。
    - 选择合适的焊锡膏厚度(100μm~150μm),以避免因焊锡量过多导致的机械应力。

    兼容性和支持


    该电感器与大多数电子设备和焊接工艺兼容。制造商提供了详细的包装规范和技术支持,确保客户在使用过程中获得最佳体验。此外,用户可以通过联系制造商获取更多技术支持和帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后电感值变化 | 确保焊接条件符合标准,检查是否有焊点虚焊。 |
    | 使用过程中出现机械应力 | 确保PCB设计合理,避免电感器受到不必要的机械应力。 |
    | 存储超过12个月后的性能变化 | 使用前进行必要的性能测试,如电感值、Q值和直流电阻。|

    总结和推荐


    综上所述,LQP03TG系列芯片电感器是一款高性能、高可靠性的电感器,特别适用于无线通信、电源管理和滤波电路等领域。其高精度、高可靠性和低功耗的特点使其成为各种复杂应用的理想选择。推荐使用本产品,并根据具体应用需求选择合适的型号和参数。

LQP03TG0N6B02D参数

参数
额定电流 850mA
Q值 11@500MHz
测试频率 500MHz
电感值 0.6nH
饱和电流(LSAT) -
自谐振频率(SRF) 18GHz
容差 ±0.1nH
直流电阻(DCR) 80mΩ
长*宽*高 600μm*300μm*330μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQP03TG0N6B02D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQP03TG0N6B02D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQP03TG0N6B02D LQP03TG0N6B02D数据手册

LQP03TG0N6B02D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
75000+ ¥ 0.0082
750000+ ¥ 0.008
库存: 525000
起订量: 75000 增量: 15000
交货地:
最小起订量为:75000
合计: ¥ 615
