22R153C

产品分类: 插件电感
产品描述: 1KHz 19.4MHz 1.35A 60@500kHz 15μH 70mΩ ±10% 垂直安装,通孔安装 6.5mm(长度)*10.5mm(高度)
供应商型号: ESTH-22R153C
供应商: 海外现货
标准整包数: 1

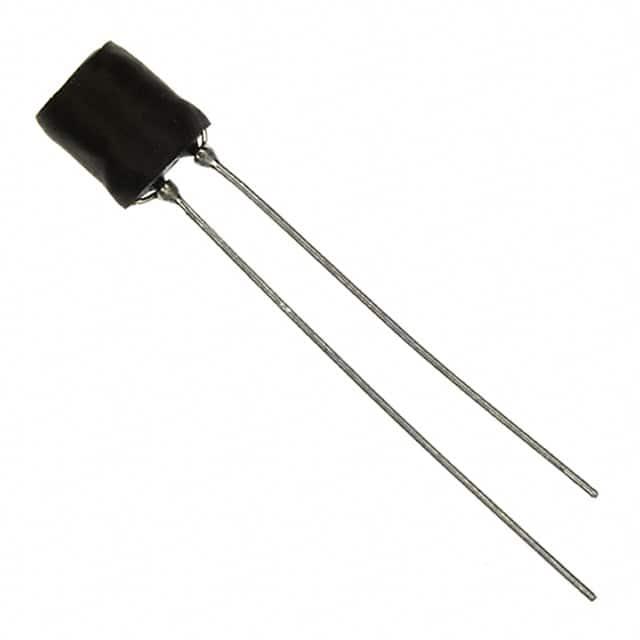

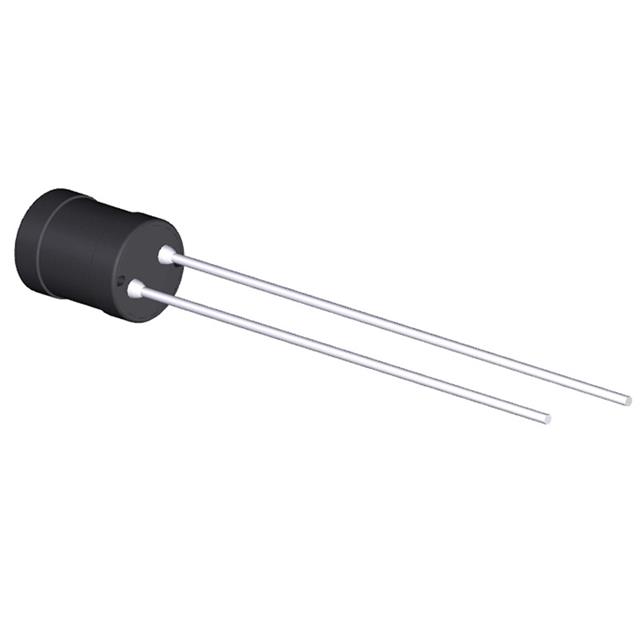

MURATA MANUFACTURING 插件电感 22R153C

22R153C概述

    2200R 系列径向引脚电感器

    产品简介


    2200R 系列是适用于低至中等电流应用的一般用途电感器。其小巧的外形使其成为高密度应用的理想选择,特别是当芯片电感器无法满足功率要求时。这些电感器具有径向格式,适合 PCB 安装,广泛应用于各种电子产品中。

    技术参数


    - 电气特性:10 μH 至 68 mH
    - 直流电流:最大 1.62 A
    - 直流电阻:低至 0.027 Ω
    - Q 值:范围从 35 到 155(频率依赖)
    - 自共振频率:高达 150 MHz
    - 额定温度范围:存储温度 -40°C 至 125°C;工作温度 -25°C 至 70°C
    - 峰值焊接温度:300°C,持续 10 秒

    产品特点和优势


    - 环保设计:符合 RoHS 标准,可与 RoHS 焊接系统兼容
    - 尺寸紧凑:微型封装,适合高密度应用
    - 高可靠性:全镀锡引脚,提供 MIL-I-23053/5 Class I 缠绕
    - 定制选项:可根据客户需求提供定制部件
    - 高效散热:低直流电阻,减少热量产生

    应用案例和使用建议


    - 电源管理:用于电源转换器、滤波器等
    - 通信设备:适用于路由器、交换机等网络设备
    - 消费电子:可用于智能手表、便携式音频设备等
    使用建议:
    1. 热管理:确保良好的散热,特别是在高功率应用中。
    2. 安装方向:建议垂直安装以提高散热效果。
    3. 负载管理:根据具体应用调整负载,避免过载导致性能下降。

    兼容性和支持


    - 兼容性:与 Sn/Pb 焊接系统兼容,方便升级
    - 支持服务:Murata Power Solutions 提供全面的技术支持和售后服务

    常见问题与解决方案


    - 问题1:温度过高
    - 解决方案:检查散热设计,增加散热片或改善通风条件。

    - 问题2:电流过大导致饱和
    - 解决方案:选择更高额定电流的型号,如 22R683C 或 22R474C。

    总结和推荐


    2200R 系列电感器以其紧凑的尺寸、高效的散热能力和多种应用范围,在市场中具有很高的竞争力。其环保设计和广泛的兼容性使其成为众多电子设备的首选组件。如果您需要高密度、低功耗的电感器解决方案,强烈推荐使用 2200R 系列。
    总之,2200R 系列电感器凭借其高性能、可靠性和多功能性,非常适合于各种工业和消费类电子产品。如果您需要进一步的支持和技术咨询,请联系 Murata Power Solutions 的专业团队。

22R153C参数

参数
额定电流 1.35A
Q值 60@500kHz
测试频率 1KHz
电感值 15μH
饱和电流(LSAT) -
自谐振频率(SRF) 19.4MHz
容差 ±10%
直流电阻(DCR) 70mΩ
长*宽*高 6.5mm(长度)*10.5mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

22R153C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

22R153C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 插件电感 MURATA MANUFACTURING 22R153C 22R153C数据手册

22R153C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.9653 ¥ 8.1564
250+ $ 0.9068 ¥ 7.662
库存: 2044
起订量: 123 增量: 1
交货地:
最小起订量为:100
合计: ¥ 815.64
直接购买
加入购物车
