BLM18TG102TN1D

产品分类: 磁珠
产品描述: 100mA 1KΩ@ 100MHz 600mΩ 0603 贴片安装 1.6mm*800μm*700μm
供应商型号: 31M-BLM18TG102TN1D
供应商: 云汉优选
标准整包数: 5

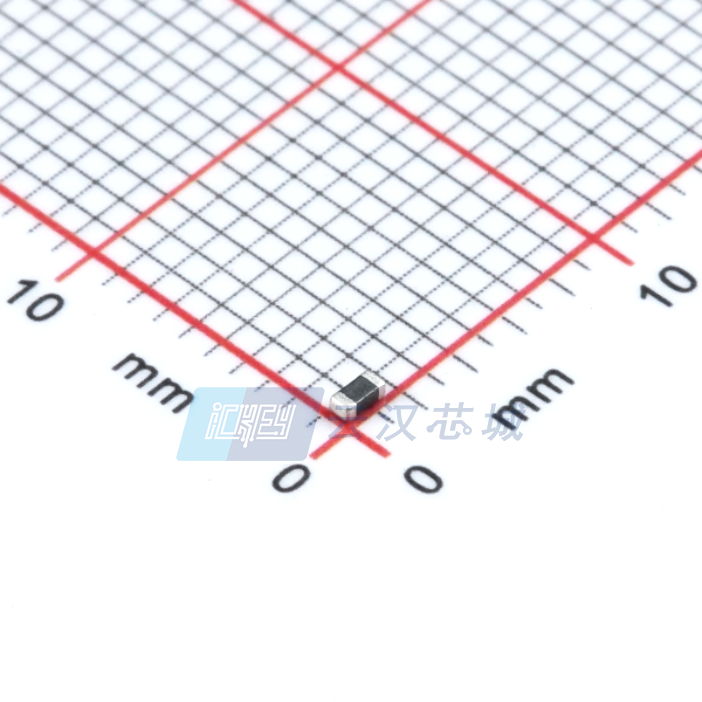

MURATA MANUFACTURING 磁珠 BLM18TG102TN1D

BLM18TG102TN1D概述


    产品简介


    Chip Ferrite Bead BLM18系列
    Chip Ferrite Bead(铁氧体磁珠)是一种常见的无源电子元件,主要用于抑制电源和信号线上的高频干扰。该系列磁珠广泛应用于各种电子设备中,例如数字接口、高速信号线、直流电源线以及通用场合。它们能够有效地滤除不必要的高频噪声,保护电子电路不受干扰的影响,从而提高整体系统的稳定性和可靠性。

    技术参数


    以下是BLM18系列铁氧体磁珠的主要技术规格和性能参数:
    | 参数名称 | 规格范围 |

    | 阻抗(Ω)@100MHz | 5Ω ~ 2500Ω |
    | 额定电流(mA) | 30mA ~ 7000mA |
    | 直流电阻(Ω最大值) | 0.004Ω ~ 1.6Ω |
    | 工作温度范围 | -55°C ~ +125°C |
    | 存储温度范围 | -55°C ~ +125°C |

    产品特点和优势


    1. 广泛的应用范围: BLM18系列铁氧体磁珠适用于多种应用场景,如数字接口、高速信号线、直流电源线和通用用途。这使得它在多个领域具有较高的市场竞争力。
    2. 优异的电气性能: 该系列磁珠的阻抗值在100MHz时可达2500Ω,能够有效抑制高频噪声,同时额定电流范围广泛,适用于不同类型的电源和信号线路。
    3. 稳定的机械和环境性能: 通过严格的测试标准,如温度循环、振动和热寿命测试,确保产品能够在恶劣环境下保持良好的性能和稳定性。

    应用案例和使用建议


    1. 数字接口: 在数字接口应用中,BLM18系列磁珠能够有效地滤除高频噪声,提高数据传输的稳定性。例如,在USB或HDMI接口设计中,可以安装BLM18磁珠以减少外部电磁干扰。
    2. 高速信号线: 对于需要高带宽的数据传输线路,如PCB上的高速信号线,BLM18系列磁珠能够提供必要的阻抗匹配和噪声抑制,提高信号完整性。
    3. 电源线路: 在直流电源线应用中,BLM18磁珠可以过滤掉开关电源产生的高频噪声,确保电源的纯净度,提高电子设备的工作效率和稳定性。

    兼容性和支持


    兼容性: BLM18系列铁氧体磁珠与标准的SMD贴片焊接工艺兼容,适用于多种类型的电路板。建议采用回流焊或波峰焊进行焊接操作。
    技术支持: Murata公司提供了详尽的技术文档和支持服务,包括安装指南、使用说明以及常见问题解答等,帮助用户更好地理解和应用这些磁珠。

    常见问题与解决方案


    问题1: 如何确定正确的磁珠型号?
    解决方案: 根据应用场合的具体需求(如所需阻抗值、额定电流等),选择合适的磁珠型号。例如,在数字接口中选择阻抗为120Ω的BLM18AG121SN1D型号。
    问题2: 磁珠焊接过程中需要注意什么?
    解决方案: 使用适合的焊膏厚度(100µm~200µm),并确保焊接条件符合规范要求,避免过高的焊接温度导致磁珠损坏。建议采用标准回流焊曲线进行焊接。

    总结和推荐


    综合评估:
    - 优点: BLM18系列铁氧体磁珠具有广泛的适用范围、优异的电气性能和稳定的机械环境性能。这些特点使其成为许多应用场景的理想选择。
    - 缺点: 在某些极端环境下,如果超出了额定电流和温度范围,可能会出现性能下降的情况。因此在应用时需注意合理选择和使用。
    推荐:
    鉴于其出色的性能和广泛的应用范围,强烈推荐BLM18系列铁氧体磁珠用于需要有效抑制高频噪声的各种电子设备中。特别是在数字接口、高速信号线和直流电源线应用中,该系列磁珠将显著提升系统稳定性与可靠性。

BLM18TG102TN1D参数

参数
阻抗@频率 1KΩ@ 100MHz
直流电阻(DCR) 600mΩ
额定电流 100mA
长*宽*高 1.6mm*800μm*700μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BLM18TG102TN1D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

BLM18TG102TN1D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 磁珠 MURATA MANUFACTURING BLM18TG102TN1D BLM18TG102TN1D数据手册

BLM18TG102TN1D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.074
50+ ¥ 0.0526
500+ ¥ 0.0431
5000+ ¥ 0.0405
10000+ ¥ 0.0397
50000+ ¥ 0.0361
库存: 107768
起订量: 5 增量: 10000
交货地:
最小起订量为:5
合计: ¥ 0.37
