DFE201210S-1R5M=P2

产品分类: 贴片电感
产品描述: 1MHz 2.7A 2A 1.5μH 96mΩ ±20% 0805 贴片安装 2mm*1.2mm*1mm
供应商型号: DFE201210S-1R5M=P2
供应商: 国内现货
标准整包数: 6000

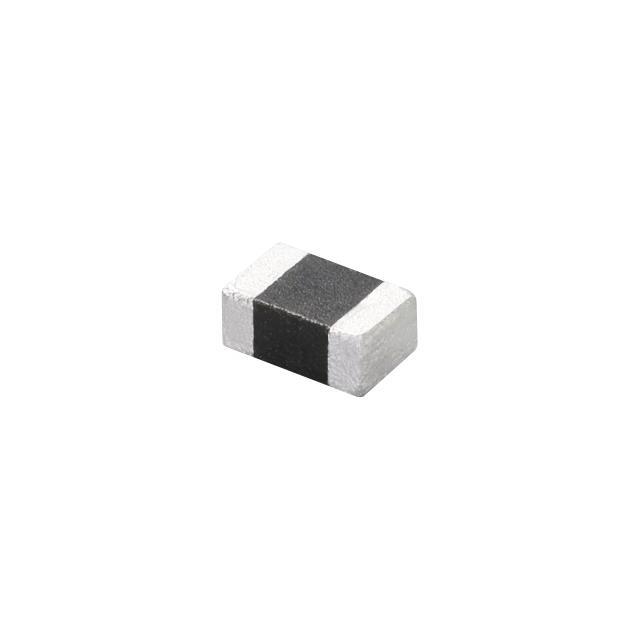

MURATA MANUFACTURING 贴片电感 DFE201210S-1R5M=P2

DFE201210S-1R5M=P2概述


    产品简介


    DFE201210S是一款由Murata制造的电感器,广泛应用于各类电子设备中。它主要用于提供电感功能,帮助设备调节电流和滤波,适用于多种电子产品如电源管理、无线通信、消费电子等领域。该产品体积小巧,安装便捷,能够满足各种设备的紧凑设计需求。

    技术参数


    - 单位质量:0.016克(参考值)
    - 尺寸(单位:毫米):
    - A ±0.05
    - B ±0.05
    - D0 P2 ±0.05
    - D1 T1 ±0.05
    - E ±0.1
    - F ±0.05
    - W ±0.2
    - 测量精度:
    - 电感值(L):采用LCR表4284A(Keysight)或其他等效仪器测量,测试频率为1MHz,测试电压为0.5V。
    - 直流电阻(DC Resistance):采用电阻计3541(HIOKI)或其他等效仪器测量。
    - 额定电流:
    - 额定电流基于电感变化时电流值下降30%,或基于温度上升导致的电流值变化,取较小者。
    - 具体型号规格:
    - DFE201210S-R47M=P2:4.8毫欧(最大)
    - DFE201210S-1R0M=P2:1.5毫欧(最大)
    - DFE201210S-1R5M=P2:1.5毫欧(最大)
    - DFE201210S-2R2M=P2:0.47毫欧(最大)
    - DFE201210S-R11M=P2:0.11毫欧(最大)
    - 最大电压:20V DC
    - 使用温度范围:-40℃至+125℃(包括自身温升,最大ΔT=40℃)

    产品特点和优势


    1. 高效能电感值:通过高精度测量保证了电感值的稳定性和可靠性。
    2. 低电阻特性:具有较低的直流电阻,有助于减少能耗。
    3. 宽温度适应性:能够在极端温度条件下稳定运行,包括低温-40℃和高温+125℃。
    4. 高可靠性:通过多项严苛的测试验证,包括弯曲强度、耐振动性、耐冲击性和焊接性等。
    5. 良好的封装材料:采用聚苯乙烯或聚碳酸酯等材料,确保长期使用的稳定性和可靠性。

    应用案例和使用建议


    应用案例
    - 电源管理模块:DFE201210S在电源管理模块中发挥重要作用,可有效调节和过滤电流。
    - 无线通信设备:在无线通信设备中,电感器用于提高信号质量和增强通信稳定性。
    使用建议
    - 在安装过程中应注意避免电感器底部直接接触任何铜导线或通孔,以防止电感值发生变化。
    - 设计时应考虑热管理措施,确保电感器在高温环境下正常工作。

    兼容性和支持


    - 兼容性:该电感器与其他标准电子元器件兼容,可以在多种电路板上使用。
    - 支持:Murata公司提供了详尽的技术支持文档,并且对于购买的产品提供售后服务和技术支持,确保客户能够充分利用其性能。

    常见问题与解决方案


    1. 问题:产品在高温环境中性能不稳定。
    - 解决方案:确保安装时进行适当的热设计,避免电感器直接暴露在高温区域。
    2. 问题:电感器表面涂层影响性能。
    - 解决方案:选择合适的树脂材料进行外装,确保涂层不会对电感器的性能产生负面影响。
    3. 问题:产品在运输过程中损坏。
    - 解决方案:按照制造商提供的运输和储存要求妥善包装和运输产品,避免碰撞和振动。

    总结和推荐


    DFE201210S是一款高性能、高可靠性的电感器,特别适用于需要高精度和高温度适应性的应用场合。其低直流电阻、宽温度范围和优良的机械特性使其成为众多电子设备的理想选择。强烈推荐使用该产品,特别是在需要高可靠性和性能稳定性的应用场景中。

DFE201210S-1R5M=P2参数

参数
额定电流 2A
Q值 -
测试频率 1MHz
电感值 1.5μH
饱和电流(LSAT) 2.7A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 96mΩ
长*宽*高 2mm*1.2mm*1mm
通用封装 0805
安装方式 贴片安装
零件状态 最后售卖
包装方式 卷带包装

DFE201210S-1R5M=P2厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

DFE201210S-1R5M=P2数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING DFE201210S-1R5M=P2 DFE201210S-1R5M=P2数据手册

DFE201210S-1R5M=P2封装设计

查看详情并下载
Symbol
Footprint
3D Model
