LQM21NNR33K10D

产品分类: 贴片电感
产品描述: 25MHz 180MHz 250mA 20@25MHz 330nH 480mΩ ±10% 0805 贴片安装 2mm*1.25mm*1.05mm
供应商型号: 7242753
供应商: 海外现货
标准整包数: 25

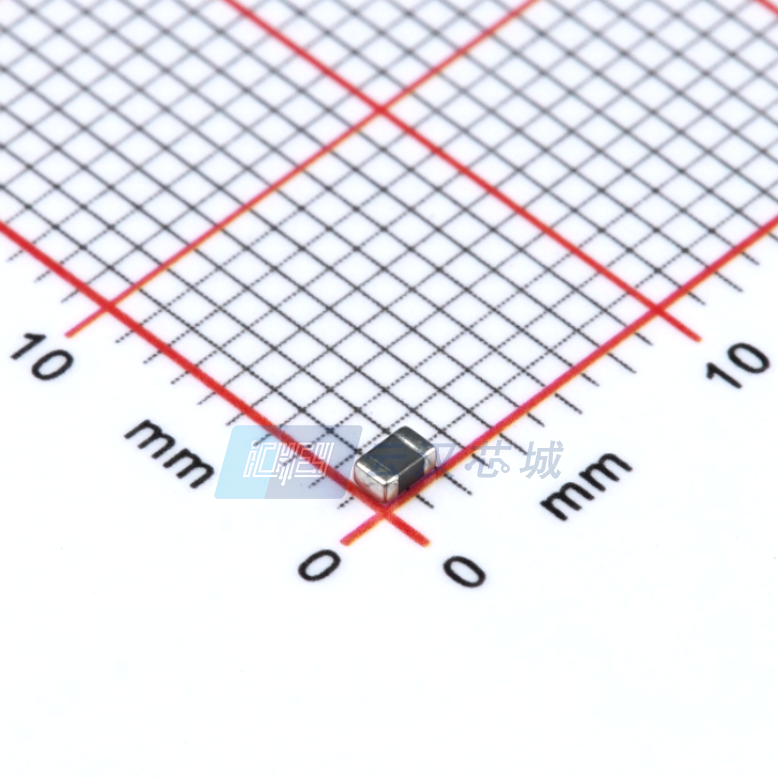

MURATA MANUFACTURING 贴片电感 LQM21NNR33K10D

LQM21NNR33K10D概述

    电子元器件技术手册:LQM21NN系列芯片电感

    1. 产品简介


    LQM21NN系列芯片电感是村田制作所(Murata Mfg. Co., Ltd)生产的一种小型、高性能的表面贴装电感器。这些电感器主要用于高可靠性需求的应用领域,如通信设备、汽车电子、消费电子产品和工业控制设备。它们提供了一系列不同的电感值(从0.10 μH到4.7 μH),可以满足不同电路设计的需求。

    2. 技术参数


    LQM21NN系列芯片电感的主要技术规格如下:
    - 电感值范围:0.10 μH 至 4.7 μH
    - 电感值公差:±10%
    - 直流电阻:≤ 1.00 Ω
    - 自谐振频率:最低340 MHz
    - 额定电流:最高可达50 mA(具体取决于电感值)
    - 操作温度范围:-40°C至+85°C
    - 存储温度范围:-55°C至+125°C

    3. 产品特点和优势


    LQM21NN系列芯片电感具备以下独特功能和优势:
    - 小型化设计:采用微型封装,适合紧凑型电路板布局。
    - 高可靠性:通过严格的机械和环境测试,确保在恶劣条件下的稳定性能。
    - 宽范围的电感值选择:从0.10 μH到4.7 μH,满足不同电路设计需求。
    - 良好的温度稳定性:能够在宽泛的工作温度范围内保持稳定的电感值和性能。

    4. 应用案例和使用建议


    LQM21NN系列芯片电感在多种应用场景中表现出色,包括但不限于:
    - 通信设备:用于滤波器、信号耦合和匹配网络。
    - 汽车电子:应用于车载导航系统、车身控制系统和娱乐系统。
    - 消费电子产品:例如智能手机、平板电脑和可穿戴设备中的电源管理电路。
    - 工业控制设备:用于传感器接口和电源转换电路。
    使用建议:
    - 在设计电路时,应考虑电感器的方向和位置,以减少机械应力。
    - 使用合适的焊膏厚度和焊接条件,确保良好的焊接质量。
    - 注意清洁和保护措施,避免长时间暴露在腐蚀性气体和环境中。

    5. 兼容性和支持


    LQM21NN系列芯片电感支持标准的表面贴装工艺,易于集成到现有系统中。Murata提供了详细的技术支持文档和售后服务,确保客户在使用过程中能够得到及时帮助。

    6. 常见问题与解决方案


    以下是一些用户可能遇到的问题及解决方案:
    - 问题1:电感值不稳定
    - 解决方案:检查焊接质量,确保焊接条件符合要求。同时,检查是否受到磁场干扰。
    - 问题2:焊接不良
    - 解决方案:调整焊接温度和时间,确保焊接过程符合标准要求。如果问题持续,可能需要更换焊接设备或重新评估焊膏质量。
    - 问题3:电感器外观损坏
    - 解决方案:确认运输和存储过程中未发生过度振动或机械冲击。必要时,联系供应商更换损坏部件。

    7. 总结和推荐


    LQM21NN系列芯片电感以其紧凑的设计、卓越的性能和广泛的应用场景成为许多电路设计的理想选择。其高可靠性、丰富的电感值选项以及完善的支持体系使其在市场上具有较强的竞争力。我们强烈推荐在各类需要高可靠性的电子设备中使用这款电感器。

LQM21NNR33K10D参数

参数
自谐振频率(SRF) 180MHz
容差 ±10%
直流电阻(DCR) 480mΩ
额定电流 250mA
Q值 20@25MHz
测试频率 25MHz
电感值 330nH
饱和电流(LSAT) -
长*宽*高 2mm*1.25mm*1.05mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LQM21NNR33K10D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQM21NNR33K10D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQM21NNR33K10D LQM21NNR33K10D数据手册

LQM21NNR33K10D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 1.254
1000+ ¥ 1.2013
2000+ ¥ 1.1998
库存: 0
起订量: 175 增量: 0
交货地:
最小起订量为:25
合计: ¥ 0
