首页  >  产品百科  >  DFE201612E-R47M=P2

DFE201612E-R47M=P2

产品分类: 贴片电感
产品描述: 1MHz 5.5A 4.5A 470nH 26mΩ ±20% 0806 贴片安装 2mm*1.6mm*1.2mm
供应商型号: 31M-DFE201612E-R47M=P2
供应商: 云汉优选
标准整包数: 1

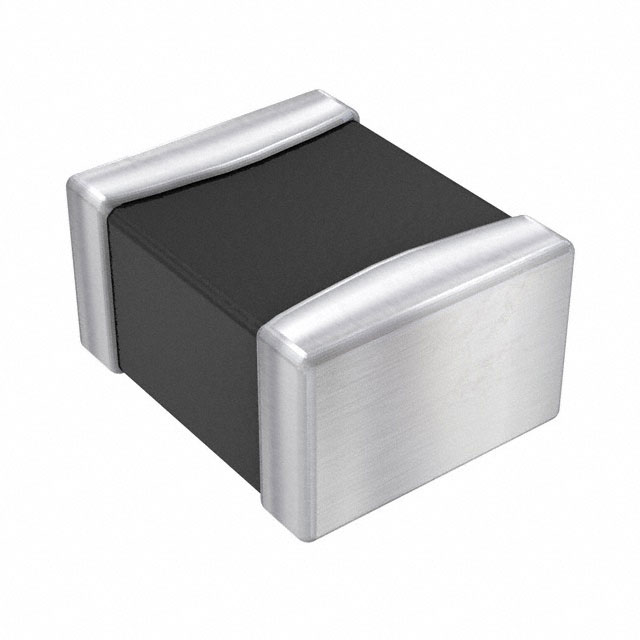

MURATA MANUFACTURING 贴片电感 DFE201612E-R47M=P2

DFE201612E-R47M=P2概述


    产品简介


    DFE201612E 是一款由 MURATA MFG.CO., LTD. 生产的电感器。该产品主要用于电子电路中的储能、滤波、调谐等功能。广泛应用于消费电子产品、通信设备、计算机等领域,是电子设计工程师不可或缺的组件之一。

    技术参数


    主要技术规格:
    - 尺寸: 请参考制造商提供的详细尺寸图。
    - 质量: 0.0188克。
    - 额定电流:
    - 基于电感变化时: 1.0A 至 4.8A。
    - 基于温度上升时: 2.3A 至 6.6A。
    - 直流电阻: 最大值为 1.8mΩ 至 2.9mΩ。
    - 标称电感: 0.24μH 至 1.5μH,容差 ±20%。
    - 绝对最大电压: 20V DC。
    - 绝缘电阻: 请参考制造商提供的测试报告。
    电气特性:
    - 测试频率: 1MHz。
    - 测试电平: 0.5V。
    工作环境:
    - 存储温度范围: -40°C 至 +85°C。
    - 使用温度范围: -40°C 至 +125°C,包括自热效应(最大温度升高40°C)。

    产品特点和优势


    - 稳定性高: 经过严格测试,能够承受高温、低温、振动、冲击等恶劣环境,适合工业和消费级应用。
    - 高性能: 电感变化率低,可在较宽的温度范围内保持稳定。
    - 安全性好: 低绝缘电阻但具备优异的安全性能,可确保使用过程中的可靠性。
    - 兼容性强: 可以与多种设备和组件无缝集成。

    应用案例和使用建议


    应用案例:
    - 电源管理系统: 在电源转换器中,用于储能和滤波,提升系统的效率和稳定性。
    - 电信设备: 用于信号处理和传输中的滤波器和调谐器,减少噪声干扰。
    使用建议:
    - 电路设计: 在电路设计时,考虑到电感器的额定电流和工作温度范围,避免超载和过热。
    - 安装注意事项: 避免将电感器安装在高温或潮湿环境中,防止因腐蚀导致性能下降。

    兼容性和支持


    - 兼容性: 适用于各种电子设备和组件,特别是需要高可靠性的应用场合。
    - 厂商支持: MURATA MFG.CO., LTD. 提供详尽的技术文档和售后支持,包括定期的性能检测和故障排除服务。

    常见问题与解决方案


    1. 问: 产品在高温环境下工作是否会失效?
    答: 不会。经过严格测试,产品能够在-40°C至+125°C的工作温度范围内正常工作。
    2. 问: 电感器在焊接过程中出现损坏怎么办?
    答: 请在焊接前检查电感器的状态,并按照制造商提供的焊接条件进行操作,以确保焊接过程顺利进行。
    3. 问: 如何判断电感器是否正常工作?
    答: 可通过测量其电感值和直流电阻来确认其性能是否符合预期。

    总结和推荐


    总体而言,DFE201612E 电感器具有高稳定性、高性能和良好的安全性。它特别适用于消费电子和工业应用中,尤其是在电源管理和信号处理方面。对于需要长期稳定性和高可靠性设计的应用场合,强烈推荐使用这款产品。

DFE201612E-R47M=P2参数

参数
Q值 -
测试频率 1MHz
电感值 470nH
饱和电流(LSAT) 5.5A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 26mΩ
额定电流 4.5A
长*宽*高 2mm*1.6mm*1.2mm
通用封装 0806
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DFE201612E-R47M=P2厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

DFE201612E-R47M=P2数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING DFE201612E-R47M=P2 DFE201612E-R47M=P2数据手册

DFE201612E-R47M=P2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.2048
50+ ¥ 0.8786
500+ ¥ 0.6315
1000+ ¥ 0.5485
3000+ ¥ 0.4855
30000+ ¥ 0.4157
库存: 6725
起订量: 5 增量: 3000
交货地:
最小起订量为:5
合计: ¥ 6.02
