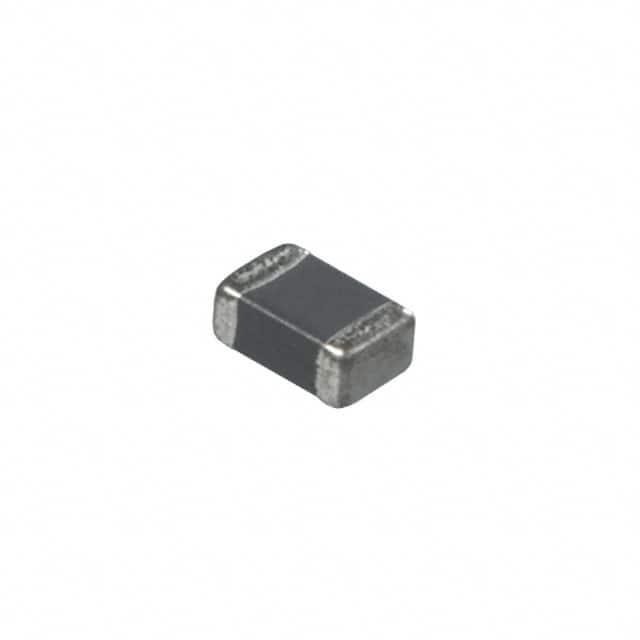

BLM03BC560SN1D

产品分类: 磁珠
产品描述: 100mA 56Ω@100MHz 1.05Ω 0201 贴片安装 600μm*300μm*330μm
供应商型号: BLM03BC560SN1D
供应商: 国内现货
标准整包数: 15000
MURATA MANUFACTURING 磁珠 BLM03BC560SN1D

BLM03BC560SN1D概述

    Chip Ferrite Bead BLM03SN 系列技术手册

    1. 产品简介


    Chip Ferrite Bead BLM03SN 系列是由村田制作所(Murata Mfg. Co., Ltd.)生产的电感元件。这类电感器主要应用于抑制高频干扰,提升电路的EMI(电磁干扰)性能。它们适用于广泛的电子设备,包括消费电子、通信设备、汽车电子以及医疗设备等。

    2. 技术参数


    - 阻抗值(Ω):在100 MHz下的标准测试条件下,阻抗值范围从10 Ω到1800 Ω之间。
    - 额定电流(mA):额定电流范围为10 mA 到 1000 mA。
    - 直流电阻(Ω):最大直流电阻范围为0.04 Ω 到 2.55 Ω。
    - 初始特征:高频率下电阻元件呈电感特性。
    - 工作温度范围:-55°C 至 +125°C。
    - 存储温度范围:-55°C 至 +125°C。

    3. 产品特点和优势


    - 高频抑制能力:Chip Ferrite Bead BLM03SN 系列能够有效抑制高频噪声,提升电路的EMI性能。
    - 高可靠性:能够在宽泛的工作温度范围内稳定工作,具备优秀的机械强度和耐热性能。
    - 广泛应用:广泛适用于消费电子、通信设备、汽车电子及医疗设备等领域。
    - 易于安装:采用标准的贴片封装,易于自动化生产和安装。

    4. 应用案例和使用建议


    应用案例:
    - 在高速信号线路上使用 BLM03BB 系列以抑制高频噪声。
    - 在电源线上使用 BLM03PG 或 BLM03PX 系列以过滤电磁干扰。
    使用建议:
    - 设计时需注意产品所在位置可能受到的机械应力,尤其是在PCB弯曲或分离时。
    - 安装过程中应确保足够的焊接条件,避免过度的焊接应力。

    5. 兼容性和支持


    - 该产品可与其他常见的表面贴装元件一同使用,如贴片电容和贴片电阻。
    - 村田提供详细的技术支持和维护文档,确保用户在设计和使用过程中获得充分支持。

    6. 常见问题与解决方案


    - 问题1:产品在焊接过程中出现开路。
    - 解决方案:检查焊接条件是否符合标准,确认焊接温度和时间是否正确。
    - 问题2:产品在高温环境下性能下降。
    - 解决方案:检查是否满足产品的最大工作温度限制,并考虑散热措施。
    - 问题3:产品表面出现焊锡不完全覆盖的情况。
    - 解决方案:调整焊接工艺参数,确保焊接时间和温度的合理性。

    7. 总结和推荐


    总结:
    Chip Ferrite Bead BLM03SN 系列具有卓越的高频抑制能力和广泛的适用性,能够满足多种电子设备的需求。在设计和使用过程中,需注意焊接条件和机械应力的影响,以确保其最佳性能。
    推荐:
    鉴于其出色的性能和广泛的适用性,强烈推荐在需要有效抑制高频噪声的应用中使用该系列产品。

BLM03BC560SN1D参数

参数
直流电阻(DCR) 1.05Ω
额定电流 100mA
阻抗@频率 56Ω@100MHz
长*宽*高 600μm*300μm*330μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BLM03BC560SN1D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

BLM03BC560SN1D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 磁珠 MURATA MANUFACTURING BLM03BC560SN1D BLM03BC560SN1D数据手册

BLM03BC560SN1D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15000+ ¥ 0.0304
150000+ ¥ 0.0295
库存: 15000
起订量: 15000 增量: 15000
交货地:
最小起订量为:15000
合计: ¥ 456
