首页  >  产品百科  >  LQG15WHR10J02D

LQG15WHR10J02D

产品分类: 贴片电感
产品描述: 100MHz 900MHz 150mA 23@250MHz 100nH 2.5Ω ±5% 0402 贴片安装 1mm*500μm*550μm
供应商型号: 3263586
供应商: 海外现货
标准整包数: 10

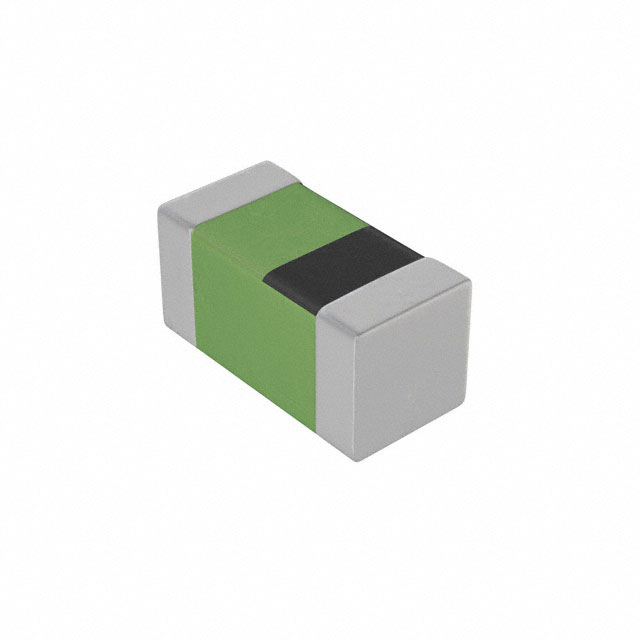

MURATA MANUFACTURING 贴片电感 LQG15WHR10J02D

LQG15WHR10J02D概述


    产品简介


    本产品为Murata(村上制作所)生产的片式电感器(Chip Coils),型号为LQG15WH02系列。这些电感器专用于汽车电子,符合AEC-Q200标准。LQG15WH系列电感器采用贴片式设计,广泛应用于各种电子设备中,如汽车电子系统、通信设备及工业控制设备等。其结构尺寸为15mm x 8.5mm,可提供多种不同的电感值选择,以满足不同应用的需求。

    技术参数


    - 电感范围:0.7nH 至 100nH
    - 精度等级:±0.1nH、±0.2nH、±0.3nH 或 ±2%、±3%、±5%
    - 直流电阻(DC Resistance):最大0.03Ω至1.3Ω
    - 自谐振频率(Self-resonant Frequency):最低15000MHz
    - 额定电流:最高可达1200mA
    - 温度范围:工作温度范围-55°C到+125°C,存储温度范围-55°C到+125°C
    - ESD等级:1C等级(抗静电能力1kV)

    产品特点和优势


    - 高可靠性:符合AEC-Q200标准,适合汽车电子应用
    - 宽范围电感值:提供广泛的电感值选择,适应各种电路需求
    - 低直流电阻:保证高效的能量传输和较低的功耗
    - 宽工作温度范围:适用于极端环境条件
    - 自谐振频率高:确保在高频条件下良好的性能表现

    应用案例和使用建议


    应用案例
    1. 汽车电子系统:例如发动机管理系统、车身控制系统等
    2. 通信设备:如路由器、交换机等
    3. 工业控制设备:如PLC控制器、伺服驱动器等
    使用建议
    - 匹配应用需求:根据具体的应用需求选择合适的电感值和精度等级
    - 散热管理:在高电流工作环境下,注意散热设计,避免温度过高影响性能
    - 正确安装:确保电感器正确安装,连接引脚焊接牢固,避免外部机械应力造成损坏

    兼容性和支持


    - 兼容性:LQG15WH系列电感器与常见的SMT工艺兼容,可以方便地与其它电子元件集成
    - 支持和服务:Murata公司提供详尽的技术支持和售后服务,包括产品选型指导、技术支持和维修服务等

    常见问题与解决方案


    1. 问题:安装后电感值变化大
    - 解决方案:检查安装过程是否正确,确认焊接质量,确保没有外部应力作用于电感器。

    2. 问题:在高温环境中工作不稳定
    - 解决方案:确保电路设计中有适当的散热措施,必要时可以在电感器周围添加散热片或风扇进行辅助散热。

    总结和推荐


    总结:
    LQG15WH系列电感器以其宽广的电感范围、高可靠性及优异的电气性能,在汽车电子、通信设备和工业控制等领域具有显著的优势。符合AEC-Q200标准,能有效应对恶劣的工作环境。同时,该系列产品还提供了丰富的电感值选择,满足各种应用需求。
    推荐:
    鉴于其卓越的性能和广泛的应用领域,我们强烈推荐LQG15WH系列电感器在各类高要求电子设备中使用。无论是开发新项目还是替换现有产品,这些电感器都是一个可靠的选择。

LQG15WHR10J02D参数

参数
自谐振频率(SRF) 900MHz
容差 ±5%
直流电阻(DCR) 2.5Ω
额定电流 150mA
Q值 23@250MHz
测试频率 100MHz
电感值 100nH
饱和电流(LSAT) -
长*宽*高 1mm*500μm*550μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

LQG15WHR10J02D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQG15WHR10J02D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQG15WHR10J02D LQG15WHR10J02D数据手册

LQG15WHR10J02D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.539
100+ ¥ 0.4083
500+ ¥ 0.3658
2500+ ¥ 0.3658
5000+ ¥ 0.3593
10000+ ¥ 0.3528
50000+ ¥ 0.3528
100000+ ¥ 0.3528
库存: 8751
起订量: 130 增量: 0
交货地:
最小起订量为:100
合计: ¥ 40.83
直接购买
加入购物车
