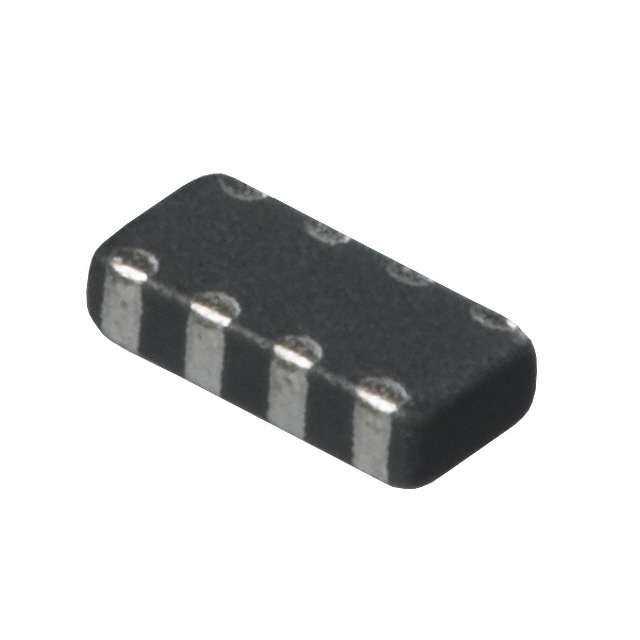

BLA31BD471SN4D

产品分类: 磁珠
产品描述: 100mA 470Ω@100MHz 400mΩ 1206 贴片安装 3.2mm*1.6mm*1mm
供应商型号: AV-A-BLA31BD471SN4D
供应商: Avnet
标准整包数: 4000
MURATA MANUFACTURING 磁珠 BLA31BD471SN4D

BLA31BD471SN4D概述


    产品简介


    Chip Ferrite Bead Array BLA31系列
    Murata Manufacturing Co., Ltd.推出的Chip Ferrite Bead Array(简称BLA31系列)是一种用于电子设备中的电感器,广泛应用于高速信号线和通用电子机械装置。此类元器件主要功能是抑制高频噪声,保护电路免受电磁干扰(EMI),从而确保设备的稳定运行。它适用于各种电子产品,如通讯设备、计算机、工业控制设备和汽车电子系统。

    技术参数


    - 产品ID:BLA31AG300SN4D,BLA31AG600SN4D,BLA31AG121SN4D,BLA31AG221SN4D,BLA31AG601SN4D,BLA31AG102SN4D,BLA31BD121SN4D,BLA31BD221SN4D,BLA31BD471SN4D,BLA31BD601SN4D,BLA31BD102SN4D
    - 额定电流:150mA至200mA
    - 直流电阻:0.1Ω至0.55Ω
    - 绝缘电阻:≥0.2MΩ
    - 阻抗值:30Ω至1000Ω(100MHz标准测试条件)
    - 工作温度范围:-55°C至+125°C
    - 存储温度范围:-55°C至+125°C

    产品特点和优势


    BLA31系列的Chip Ferrite Bead Array具有以下显著特点和优势:
    1. 高可靠性:经过严格测试,符合多种机械和环境要求,确保长时间使用时性能稳定。
    2. 优良的热稳定性:能在宽泛的温度范围内保持优异的电气特性,适用于高温和低温环境。
    3. 低直流电阻:减少了功耗,提高了效率,尤其适合需要高效能的应用场合。
    4. 良好的阻抗匹配:能够有效地抑制噪声和电磁干扰,提高电路的抗干扰能力。
    5. 易于安装和维修:采用表面贴装技术,方便自动化生产线集成,且适用于再流焊工艺。

    应用案例和使用建议


    应用案例:
    - 高速信号线路:适用于高速通信设备,如路由器、交换机等,有效抑制噪声。
    - 工业控制系统:在自动化生产线中,可确保设备的稳定性和安全性。
    - 汽车电子系统:如发动机控制单元(ECU),提供必要的电磁干扰保护。
    使用建议:
    - 在设计PCB时,确保元件不受到因板子变形引起的机械应力影响。建议将元件置于横向位置,即长边垂直于受力方向。
    - 保持PCB清洁,避免使用腐蚀性化学品。建议使用IPA或水基清洗剂进行超声波清洗。
    - 注意焊接温度和时间,遵循标准的回流焊或波峰焊工艺,避免过高的焊接温度造成材料损坏。

    兼容性和支持


    - 兼容性:BLA31系列的Chip Ferrite Bead Array可与其他标准电子元件兼容,方便集成到现有系统中。
    - 支持:Murata公司提供了详细的技术文档和支持服务,包括现场技术支持和售后咨询服务,以确保用户能够充分利用产品特性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现开裂 | 控制预热温度不超过150°C,焊接后冷却温度差限制在100°C以内,确保焊接质量。 |
    | 长期使用后出现噪声增大 | 重新评估产品选型,选择更适合应用场景的产品型号。 |

    总结和推荐


    综上所述,Murata Manufacturing Co., Ltd.的BLA31系列Chip Ferrite Bead Array是一款性能优越、用途广泛的电感器产品。无论是高速信号线还是工业控制系统,这款产品都能表现出色。对于需要高度可靠性和良好抗干扰能力的应用场景,强烈推荐选用BLA31系列。同时,Murata提供的全面技术支持和售后服务也为用户带来了极大的便利。

BLA31BD471SN4D参数

参数
直流电阻(DCR) 400mΩ
额定电流 100mA
阻抗@频率 470Ω@100MHz
长*宽*高 3.2mm*1.6mm*1mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BLA31BD471SN4D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

BLA31BD471SN4D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 磁珠 MURATA MANUFACTURING BLA31BD471SN4D BLA31BD471SN4D数据手册

BLA31BD471SN4D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.201 ¥ 1.7967
8000+ $ 0.185 ¥ 1.654
16000+ $ 0.1776 ¥ 1.5876
28000+ $ 0.1748 ¥ 1.5623
库存: 4000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 7186.8
