22R155C

产品分类: 贴片电感
产品描述: 1KHz 1.9MHz 130mA 130@100kHz 1.5mH 6.49Ω ±10% 通孔安装 10.5mm(高度)
供应商型号: SXE-22R155C
供应商: 海外现货
标准整包数: 1

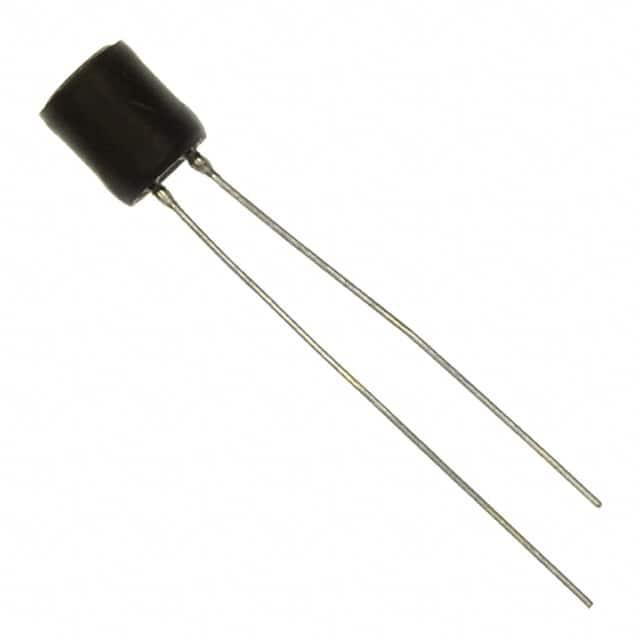

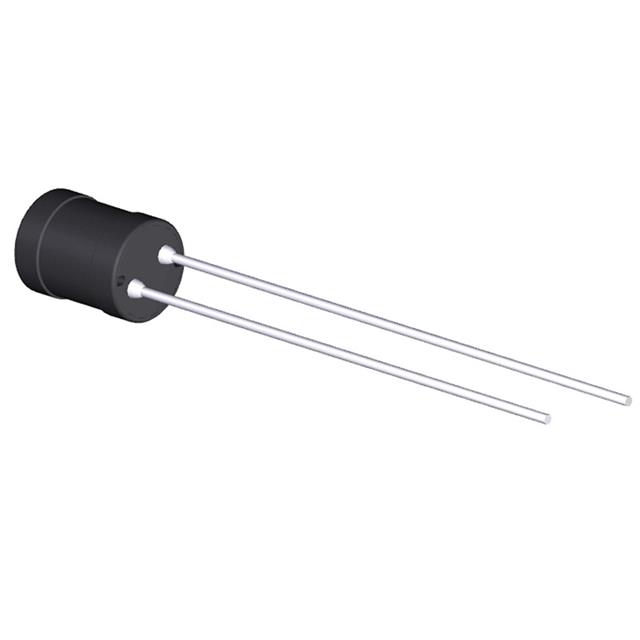

MURATA MANUFACTURING 贴片电感 22R155C

22R155C概述

    2200R Series Radial Lead Inductors 技术手册

    产品简介


    2200R系列径向引脚电感器是通用型电感器,适用于低到中等电流应用。其小型封装使其非常适合高密度应用,特别是当贴片电感无法满足功率需求时。该系列电感器具有多种电感值(从10μH到68mH),能够广泛应用于各种电路设计中。

    技术参数


    | 参数 | 描述 |

    | 电感量(μH) | 10.0 至 68.0mH |
    | 额定直流电流(A) | 最大可达1.62A |
    | 直流电阻(Ω) | 0.027至37.4 |
    | 质量因数(Q) | 1000至150 |
    | 自谐振频率(MHz) | 2.1至8.7 |
    | 绝对最大额定温度 | 工作温度范围:-25°C至70°C |
    | 存储温度范围 | -40°C至125°C |
    | 端子焊接温度(℃) | 峰值波峰焊温度300℃,持续10秒 |

    产品特点和优势


    1. 符合RoHS标准:环保无铅,确保产品符合全球环保法规要求。
    2. 小型化设计:适合高密度应用,尤其是在空间受限的应用中表现出色。
    3. 兼容性强:既支持RoHS焊接系统,也与传统的Sn/Pb焊接系统兼容。
    4. 完全镀锡端子:提供稳定的机械连接和电气接触。
    5. 自定义部件:可根据客户需求定制特定规格的产品。

    应用案例和使用建议


    - 应用案例:该系列电感器可以用于电源转换器、滤波器、EMI抑制等多种应用场景。例如,在电源转换器中,2200R系列电感器可以有效提高电源转换效率,减少能耗。
    - 使用建议:在使用过程中,应注意温度范围限制,特别是在高功率应用中,要避免过热。同时,根据具体电感值选择合适的电感器型号,以达到最佳的性能表现。

    兼容性和支持


    - 兼容性:该系列产品与现有的电子元器件和设备兼容性良好,支持RoHS和传统焊接工艺。
    - 支持与维护:制造商提供技术支持,包括产品手册、应用指南和技术咨询。对于需要特殊规格的客户,也可以提供定制服务。

    常见问题与解决方案


    1. 问题:如何确定正确的电感值?
    - 解答:根据电路的设计需求和电流大小,参照选型指南选择合适电感值的电感器。
    2. 问题:如何防止过热?
    - 解答:确保电感器的工作温度不超过绝对最大额定温度范围,并采用散热措施。
    3. 问题:如何处理端子焊接?
    - 解答:按照焊接指南进行操作,确保焊接温度和时间符合要求,以保证端子焊接质量。

    总结和推荐


    2200R系列电感器凭借其紧凑的外形、良好的兼容性和多样化的选择,使其在众多应用场景中表现出色。无论是研发工程师还是采购人员,都能够在这一系列中找到满足需求的产品。总体而言,该系列产品不仅在性能上有所保证,而且通过优质的制造工艺和客户服务,确保了用户在应用中的顺利使用。因此,强烈推荐使用2200R系列电感器。

22R155C参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) 1.9MHz
容差 ±10%
直流电阻(DCR) 6.49Ω
额定电流 130mA
Q值 130@100kHz
测试频率 1KHz
电感值 1.5mH
长*宽*高 10.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

22R155C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

22R155C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING 22R155C 22R155C数据手册

22R155C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.7453
5+ ¥ 5.5155
10+ ¥ 5.4236
20+ ¥ 5.3316
40+ ¥ 5.1478
100+ ¥ 5.0558
500+ ¥ 4.5962
库存: 91
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.74
直接购买
加入购物车
