LQP15MN1N8W02D

产品分类: 贴片电感
产品描述: 500MHz 6GHz 280mA 13@500MHz 1.8nH 200mΩ ±0.05nH 0402 贴片安装 1mm*500μm*450μm
供应商型号: CSCS-LQP15MN1N8W02D
供应商: 海外现货
标准整包数: 1

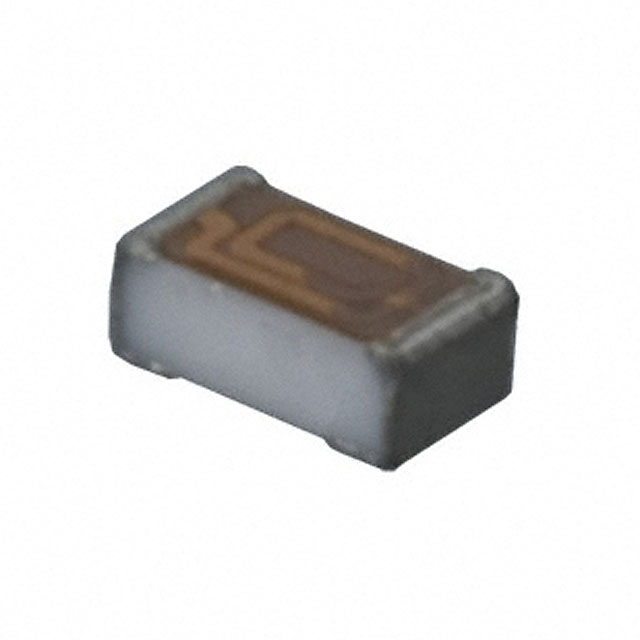

MURATA MANUFACTURING 贴片电感 LQP15MN1N8W02D

LQP15MN1N8W02D概述

    电子元器件产品技术手册

    1. 产品简介


    本文介绍的是Murata Manufacturing Co., Ltd.的LQP15MN系列电感器(芯片线圈)。这些电感器属于片式电感器类型,主要用于多种电路中实现电感功能。它们广泛应用于通信设备、计算机、消费电子等领域,如电源管理、滤波器、谐振回路等场合。

    2. 技术参数


    LQP15MN系列电感器的关键技术参数如下表所示:
    | 产品编号 | 电感量 (nH) | 误差 (%) | Q值 (min) | 直流电阻 (Ω max) | 自共振频率 (MHz min) | 额定电流 (mA) |
    ||
    | LQP15MN1N0W02D | 1.0 | W:±0.05 | 13 | 0.1 | 6000 | 400 |
    | LQP15MN1N0B02D B:±0.1
    | LQP15MN1N1W02D | 1.1 | W:±0.05 | 13 | 0.1 | 6000 | 400 |
    | ... | ... | ... | ... | ... | ... | ... |
    工作温度范围:
    - 操作温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+85°C
    电气性能测试条件:
    - 温度:普通温度(15°C至35°C)
    - 湿度:普通湿度(25%RH至85%RH)

    3. 产品特点和优势


    LQP15MN系列电感器具有以下显著特点和优势:
    - 高精度: 电感量和直流电阻均有严格的容差控制。
    - 高性能: 具有较高的Q值和自共振频率,确保了其在高频应用中的良好表现。
    - 可靠性高: 能承受高温、低温及湿热等恶劣环境条件。
    - 小型化设计: 符合现代电子产品对体积小巧的要求。
    - 机械强度高: 经受住剪切、弯曲等力学测试,确保在装配过程中的稳定性。

    4. 应用案例和使用建议


    LQP15MN系列电感器在多种应用中被广泛采用,如电源管理和滤波器设计等。建议在进行设计时考虑以下几点:
    - 在选择电感器时,需根据具体的应用要求,选择合适的电感量和额定电流。
    - 在焊接过程中,建议使用无卤素焊剂,并遵循标准的回流焊接条件。
    - 注意焊接后清洁条件,避免使用酸性焊剂,以防止对产品造成损害。

    5. 兼容性和支持


    该系列电感器与市场上常见的表面贴装技术(SMT)设备兼容,适用于多种印刷电路板(PCB)布局。厂商提供详尽的技术支持和维护服务,包括但不限于:
    - 客户咨询和技术指导
    - 故障排查与维修服务
    - 产品定制与改进建议

    6. 常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决方法:
    - 问题:电感器在焊接后出现开路现象。
    解决方法: 检查焊接工艺是否符合规范,必要时重新焊接。
    - 问题:电感器的电感量超出预期误差范围。
    解决方法: 确保测试环境温度和湿度符合测试条件,并使用正确的测试设备。

    7. 总结和推荐


    综上所述,LQP15MN系列电感器凭借其高精度、高性能、可靠性和良好的适用性,在各种应用中表现出色。其机械强度高,耐极端环境,非常适合用于高性能电子产品中。强烈推荐使用此系列电感器,以满足现代电子产品的严格需求。

LQP15MN1N8W02D参数

参数
直流电阻(DCR) 200mΩ
额定电流 280mA
Q值 13@500MHz
测试频率 500MHz
电感值 1.8nH
饱和电流(LSAT) -
自谐振频率(SRF) 6GHz
容差 ±0.05nH
长*宽*高 1mm*500μm*450μm
通用封装 0402
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

LQP15MN1N8W02D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LQP15MN1N8W02D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING LQP15MN1N8W02D LQP15MN1N8W02D数据手册

LQP15MN1N8W02D封装设计

查看详情并下载
Symbol
Footprint
3D Model
