BLM18SG700TN1D

产品分类: 磁珠
产品描述: 4A 70Ω@100MHz 20mΩ 0603 贴片安装 1.6mm*800μm*650μm
供应商型号: 31M-BLM18SG700TN1D
供应商: 云汉优选
标准整包数: 1

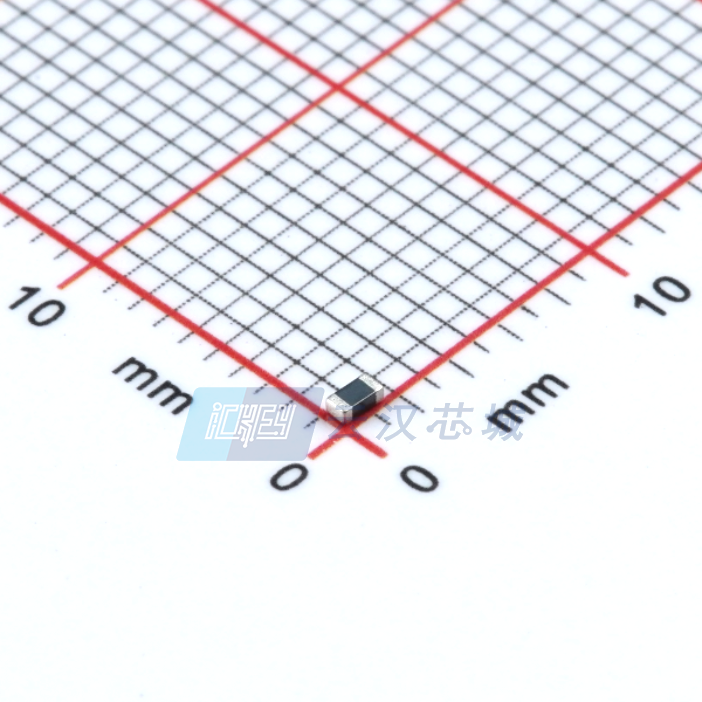

MURATA MANUFACTURING 磁珠 BLM18SG700TN1D

BLM18SG700TN1D概述

    芯片电感珠 BLM18□□□□□□N1□ 技术手册概述
    本文将详细介绍Murata制造有限公司生产的芯片电感珠BLM18□□□□□□N1□系列的产品技术规格、特点和应用案例,帮助您更好地理解和应用这一电子产品。

    1. 产品简介


    - 产品类型: 芯片电感珠(Chip Ferrite Bead)
    - 主要功能: 高频信号线干扰抑制、电源线路噪声过滤
    - 应用领域: 广泛应用于数字接口、高速信号线、DC电源线、通用电路等领域

    2. 技术参数


    以下是BLM18系列部分型号的技术参数,具体参数可能根据不同的型号有所不同:
    | 型号 | 阻抗(Ω) | 额定电流(mA) | 最大直流电阻(Ω) | 备注 |

    | BLM18RK121SN1D | 120±25% | 120 | 0.25 | 数字接口用 |
    | BLM18RK221SN1D | 220±25% | 220 | 0.30 | 数字接口用 |
    | BLM18PG330SN1D | 33±25% | 33 | 0.025 | DC电源线用 |
    | BLM18SG121TN1D | 120±25% | 120 | 0.025 | 通用用(薄型) |
    | BLM18SN220TN1D | 22±7 | 22 | 0.004 | DC电源线用(薄型) |
    其他规格
    - 尺寸:长 x 宽 = (1.6±0.15)mm x (0.8±0.15)mm x (0.4±0.2)mm
    - 工作温度范围:-55°C 至 +125°C
    - 包装方式:纸带包装,每卷4000至10000个

    3. 产品特点和优势


    - 高阻抗: 频率范围广泛,可在100MHz时提供高达2500Ω的阻抗。
    - 低直流电阻: 在各种额定电流条件下,具有较低的直流电阻,以降低功耗。
    - 多用途: 适用于多种场合,包括数字接口、高速信号线、DC电源线等。
    - 可靠性高: 满足多种环境性能测试标准,如温度循环、湿度测试、热寿命等。
    - 小尺寸设计: 具有小型化的特点,适合空间受限的设计要求。

    4. 应用案例和使用建议


    - 数字接口: 在USB 2.0/3.0、HDMI、LVDS等接口应用中,可有效抑制高频噪声。
    - 高速信号线: 例如PCIe、DDR4等高速信号传输线,提高信号完整性。
    - DC电源线: 用于电源滤波,减少电磁干扰。
    使用建议:
    - 在设计电路板时,考虑电感珠与周围元件的布局,尽量缩短走线距离,减少寄生效应。
    - 注意安装位置,避免过热和机械应力,确保良好的散热效果。

    5. 兼容性和支持


    - 兼容性: 与市场上主流的PCB布局和焊盘设计兼容。
    - 技术支持: Murata公司提供详细的技术文档、样品和技术咨询支持,满足不同应用需求。

    6. 常见问题与解决方案


    - 问题: 焊接后出现阻抗变化
    - 解决方案: 确保焊接条件符合标准,避免过度预热或冷却速率过快。
    - 问题: 电流异常
    - 解决方案: 检查电路布线和连接点是否有短路现象,确保电流在规定范围内。
    - 问题: 温度升高导致失效
    - 解决方案: 使用合适的散热措施,如增加散热片或采用空气冷却。

    7. 总结和推荐


    综上所述,BLM18□□□□□□N1□系列芯片电感珠具有高阻抗、低直流电阻、多用途等特点,非常适合在数字接口、高速信号线和DC电源线等应用中使用。同时,Murata公司提供了详细的技术文档和支持服务,保证产品的可靠性和稳定性。因此,我们强烈推荐使用这款产品。
    通过本文的技术手册概述,您可以对Murata的BLM18系列芯片电感珠有全面的了解,并在实际应用中获得更好的性能。

BLM18SG700TN1D参数

参数
额定电流 4A
阻抗@频率 70Ω@100MHz
直流电阻(DCR) 20mΩ
长*宽*高 1.6mm*800μm*650μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BLM18SG700TN1D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

BLM18SG700TN1D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 磁珠 MURATA MANUFACTURING BLM18SG700TN1D BLM18SG700TN1D数据手册

BLM18SG700TN1D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.215
50+ ¥ 0.18
500+ ¥ 0.15
2000+ ¥ 0.1312
10000+ ¥ 0.1209
20000+ ¥ 0.1132
库存: 119807
起订量: 5 增量: 10000
交货地:
最小起订量为:5
合计: ¥ 1.07
