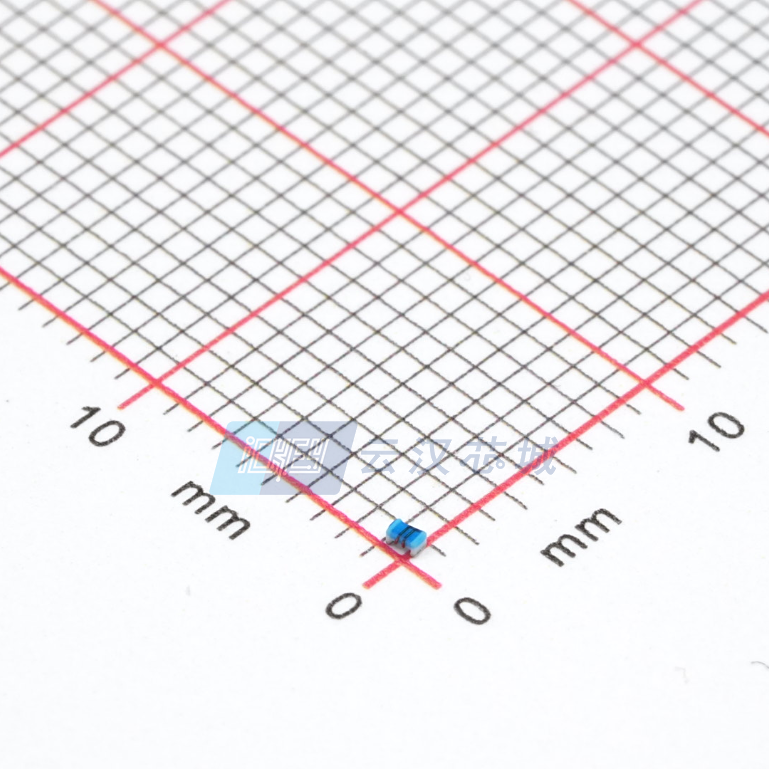

LQW15AN2N2G80D

产品分类: 贴片电感
产品描述: 100MHz 15.5GHz 2.53A 30@250MHz 2.2nH 22mΩ ±2% 0402 贴片安装 1mm*600μm*600μm
供应商型号: 11M-LQW15AN2N2G80D
供应商: 云汉优选
标准整包数: 1
MURATA MANUFACTURING 贴片电感 LQW15AN2N2G80D

LQW15AN2N2G80D概述

    LQW15AN系列片式电感技术手册

    产品简介


    产品类型与功能
    LQW15AN系列片式电感是村田制造公司(Murata Manufacturing Co., Ltd)生产的芯片电感产品,属于小型化电感器的一种。这些电感器主要适用于高频电路,如通信设备、移动终端、计算机及周边设备等领域,以实现滤波、匹配和信号耦合等功能。

    技术参数


    以下是LQW15AN系列片式电感的主要技术参数:
    - 尺寸: 1.6 mm × 0.8 mm(具体尺寸根据型号有所不同)
    - 额定电流: 视型号而定,范围在30 mA 至 35 mA
    - 电感值: 从1.3 nH至100 nH不等
    - 直流电阻: 最大0.996 Ω(随型号变化)
    - 品质因数(Q): ≥20
    - 自谐振频率: ≥1 GHz
    - 工作温度范围: -55°C 至 +125°C
    - 储存温度范围: -55°C 至 +125°C
    - 封装形式: 8 mm宽的纸带封装,标准数量为每盘10,000个

    产品特点和优势


    - 微型设计: 尺寸仅为1.6 mm × 0.8 mm,非常适合空间受限的应用场合。
    - 高性能: 具有出色的自谐振频率和高品质因数,确保电感器在高频应用中的稳定性。
    - 耐温性强: 额定工作温度范围宽广,满足多种环境需求。
    - 可靠性高: 经过严格的机械和环境测试,包括振动测试、热冲击测试等,确保长期可靠运行。

    应用案例和使用建议


    - 应用案例: 在智能手机、无线路由器等设备中用于信号滤波和匹配。
    - 使用建议: 由于这些电感器设计用于高频应用,建议在组装时采用推荐的回流焊工艺,并确保预热曲线符合标准,以避免电感器损坏。此外,建议将电感器放置于PCB板的侧面,以减少机械应力对电感器性能的影响。

    兼容性和支持


    - 兼容性: 该产品可以与市场上常见的电子组件和设备兼容,具体兼容情况可咨询供应商。
    - 支持和服务: 厂商提供详细的技术支持和售后服务,确保用户能够顺利使用并解决潜在问题。

    常见问题与解决方案


    - 问题1: 电感器表面出现裂缝
    - 解决方法: 检查回流焊工艺参数是否符合标准,必要时重新进行回流焊。

    - 问题2: 自谐振频率不符合要求
    - 解决方法: 确保焊接质量良好,检查是否有过度焊接现象,调整焊接条件后重新测试。

    总结和推荐


    LQW15AN系列片式电感凭借其卓越的高频性能、高可靠性以及广泛的适用范围,在现代电子设备中表现出色。我们强烈推荐此系列电感器给需要高性能、高稳定性的电子设备制造商使用。通过遵循手册中的安装指南和技术参数,可以最大限度地发挥这些电感器的优势,满足不同应用的需求。

LQW15AN2N2G80D参数

参数
容差 ±2%
直流电阻(DCR) 22mΩ
额定电流 2.53A
Q值 30@250MHz
测试频率 100MHz
电感值 2.2nH
饱和电流(LSAT) -
自谐振频率(SRF) 15.5GHz
长*宽*高 1mm*600μm*600μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
