FDSD0420D-100M=P3

产品分类: 贴片电感
产品描述: 100KHz 3.3A 1.7A 10μH 200mΩ ±20% 1515 标准安装,贴片安装 4.2mm*4.2mm*2mm
供应商型号: FDSD0420D-100M=P3
供应商: 云汉优选
标准整包数: 2000

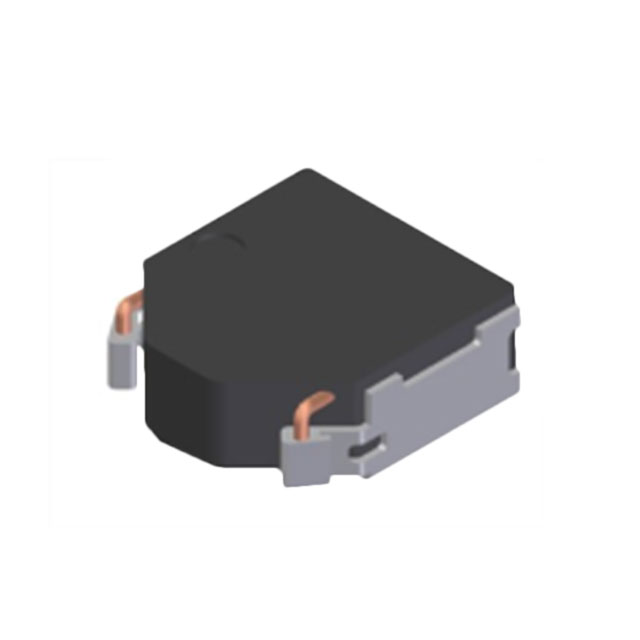

MURATA MANUFACTURING 贴片电感 FDSD0420D-100M=P3

FDSD0420D-100M=P3概述


    产品简介


    FDSD0420 是一款高性能的金属合金电感器,专为 DC-DC 转换器应用设计。该系列产品具备优良的电气特性和紧凑的设计,广泛应用于汽车电子、工业控制及通信设备等领域。其主要功能是存储电能并提供平滑的电流输出,同时降低电源纹波和噪声。

    技术参数


    | 参数名称 | 值 |

    | 尺寸(长 x 宽 x 高) | 4.2 × 4.2mm², 最大高度2.0mm |
    | 电感范围 | 0.33 ~ 10 μH |
    | 允许误差 | ±20% |
    | 直流电阻 | 12~200 mΩ |
    | 直流重叠允许电流 | 1.7~11A |
    | 温升允许电流 | 1.9~9.1A |
    | 工作电压范围 | ≤30VDC |

    产品特点和优势


    - 符合AEC-Q200标准:确保产品的可靠性和稳定性,适合车载及其他恶劣环境下使用。
    - 紧凑设计:采用方形结构,体积小巧,适合空间受限的应用场合。
    - 高导磁率材料:磁性铁粉材质支持大电流运行且具有良好的屏蔽效果。
    - 低噪声设计:有效减少音频范围内可能出现的磁芯啸叫现象。
    - 适用性强:特别适用于各类 DC-DC 转换器模块,满足不同功率需求。

    应用案例和使用建议


    应用案例:
    FDSD0420系列电感器常用于以下场景:
    1. 汽车电子系统:如车载导航设备、车身控制模块。
    2. 工业自动化:如PLC控制器、伺服驱动器。
    3. 通信基础设施:如基站电源管理系统。
    使用建议:
    - 在选择具体型号时需根据实际需求确定所需的电感值和额定电流。
    - 注意安装位置避免强磁场干扰,以免影响性能。
    - 确保散热良好,特别是在满载条件下长时间运行时。

    兼容性和支持


    该产品与其他主流半导体芯片和模块具有良好的兼容性,可轻松集成到现有设计方案中。此外,制造商提供了详尽的技术文档和支持服务,帮助客户快速解决问题并实现产品成功投产。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 产品在高温下表现不佳 | 确认温升电流是否超过规格限值,必要时降额使用。 |
    | 电路启动瞬间出现异常噪音 | 检查是否存在外部EMI干扰,增加滤波措施。 |
    | 实际测量值与标称值不符 | 重新校准测试设备,确保频率设置正确(100kHz)。 |

    总结和推荐


    综上所述,FDSD0420系列电感器凭借其卓越的性能参数、紧凑的外形设计以及广泛的适应能力,在众多电子元器件中脱颖而出。无论是从技术指标还是实际应用的角度来看,它都是一款值得信赖的产品。我们强烈推荐此系列电感器给需要高效能电感解决方案的客户。对于希望提高系统稳定性和效率的专业工程师来说,FDSD0420将是理想的选择。

FDSD0420D-100M=P3参数

参数
电感值 10μH
饱和电流(LSAT) 3.3A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 200mΩ
额定电流 1.7A
Q值 -
测试频率 100KHz
长*宽*高 4.2mm*4.2mm*2mm
通用封装 1515
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 最后售卖
包装方式 卷带包装

FDSD0420D-100M=P3厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

FDSD0420D-100M=P3数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 贴片电感 MURATA MANUFACTURING FDSD0420D-100M=P3 FDSD0420D-100M=P3数据手册

FDSD0420D-100M=P3封装设计

查看详情并下载
Symbol
Footprint
3D Model
