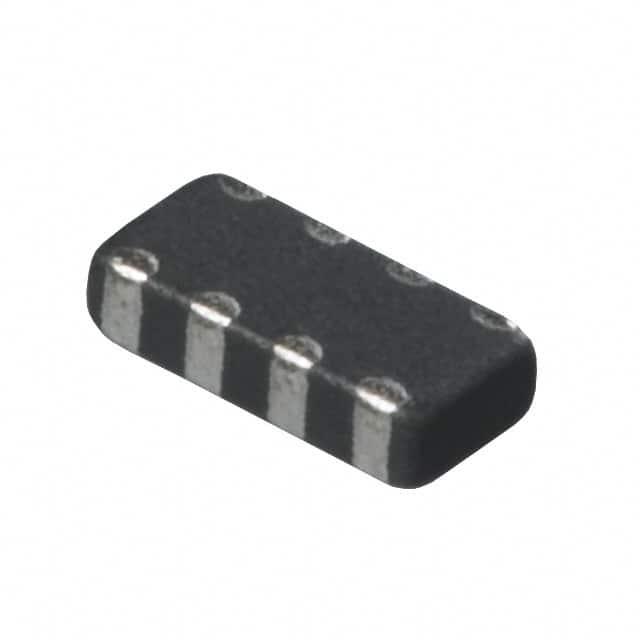

BLA2AAG121SN4D

产品分类: 磁珠
产品描述: 100mA 120Ω@100MHz 500mΩ 0804 板安装,贴片安装 2mm*1mm*600μm
供应商型号: 490-4006-6-ND
供应商: Digi-Key
标准整包数: 1
MURATA MANUFACTURING 磁珠 BLA2AAG121SN4D

BLA2AAG121SN4D概述


    产品简介


    Murata Chip Ferrite Bead Array BLA2A 系列
    Murata的Chip Ferrite Bead Array(芯片铁氧体磁珠阵列)BLA2A系列主要用于电子设备中。这类电子元器件主要用于电磁干扰(EMI)抑制,提供对高频噪声的有效过滤,特别适用于高速信号线和电源线的应用场景。

    技术参数


    - 产品型号及特性:包括不同阻抗值的产品型号,如BLA2AAG121SN4D(120Ω)、BLA2AAG221SN4D(220Ω)、BLA2ABB121SN4D(120Ω)、BLA2ABB221SN4D(220Ω)等。每种型号对应的额定电流、直流电阻(最大值)和绝缘电阻(最小值)不同。
    - 阻抗规格:在100MHz条件下测量的阻抗值,例如BLA2ABB121SN4D型号的阻抗为120Ω(±25%)。
    - 额定电流:各种型号的额定电流范围从10mA到200mA不等。
    - 直流电阻:最大直流电阻范围从0.1Ω到1.4Ω不等。
    - 绝缘电阻:最小绝缘电阻为100MΩ。
    - 工作温度:工作温度范围为-55°C至+125°C。
    - 储存温度:储存温度范围同样为-55°C至+125°C。

    产品特点和优势


    Murata的BLA2A系列芯片铁氧体磁珠阵列具有如下特点和优势:
    1. 高阻抗:能够在高频段下实现良好的阻抗效果,有效过滤高频噪声。
    2. 宽温域:适应从-55°C到+125°C的工作和存储环境,适用于极端环境下的应用。
    3. 低直流电阻:保证在高频段下的低损耗性能,不影响电路的整体效率。
    4. 稳定的绝缘电阻:确保在长时间工作状态下仍能保持良好的电绝缘性能。
    5. 高可靠性:通过严格的质量控制和多种测试标准,确保产品在各种应用场景中的稳定性和耐用性。

    应用案例和使用建议


    - 高速信号线应用:例如在通信设备、计算机主板、路由器等高速数据传输系统中,用于抑制共模和差模干扰。
    - 电源滤波应用:例如在开关电源、DC-DC转换器等设备中,用于降低电源噪声和提高系统的稳定性。
    - 汽车电子应用:例如在汽车音响、导航系统等应用中,用于减少汽车电磁环境对系统的影响。
    使用建议:
    1. 在安装过程中应遵循Murata的推荐安装指南,使用Sn-3.0Ag-0.5Cu焊料进行焊接,并控制预热时间和冷却速率,避免过高的热量导致产品质量下降。
    2. 安装后应避免在基板上施加过大的机械应力,以防止磁珠破裂。
    3. 需要定期检查并清洁基板,避免残留物影响产品的正常运行。
    4. 不要在腐蚀性环境中使用,以免腐蚀内部电极。

    兼容性和支持


    - 兼容性:BLA2A系列产品通常与市场上常见的SMT(表面贴装技术)兼容,适合在各种印刷电路板(PCB)上使用。
    - 技术支持:Murata公司提供了详尽的技术支持文档和在线服务,包括安装指南、故障排除手册和客户服务中心。

    常见问题与解决方案


    - 问题1:焊接时出现裂纹。
    - 解决方案:遵循正确的焊接工艺流程,确保预热和冷却过程符合规范,避免过热导致材料开裂。

    - 问题2:长时间使用后发现性能下降。
    - 解决方案:确保良好的散热条件,避免长时间工作时产生的过热现象。定期进行性能检测,并根据需要调整工作负载或更换新的磁珠。

    总结和推荐


    综上所述,Murata的BLA2A系列芯片铁氧体磁珠阵列具有优良的高频噪声抑制能力和广泛的适用范围,适用于多种电子产品和应用场景。它不仅具备出色的阻抗特性、稳定的工作环境和可靠的电气性能,还具有优秀的可靠性和耐用性。因此,我们强烈推荐此系列产品给需要在高速信号线和电源线应用中的工程师和制造商。

BLA2AAG121SN4D参数

参数
直流电阻(DCR) 500mΩ
额定电流 100mA
阻抗@频率 120Ω@100MHz
长*宽*高 2mm*1mm*600μm
通用封装 0804
安装方式 板安装,贴片安装
零件状态 在售
包装方式 卷带包装
