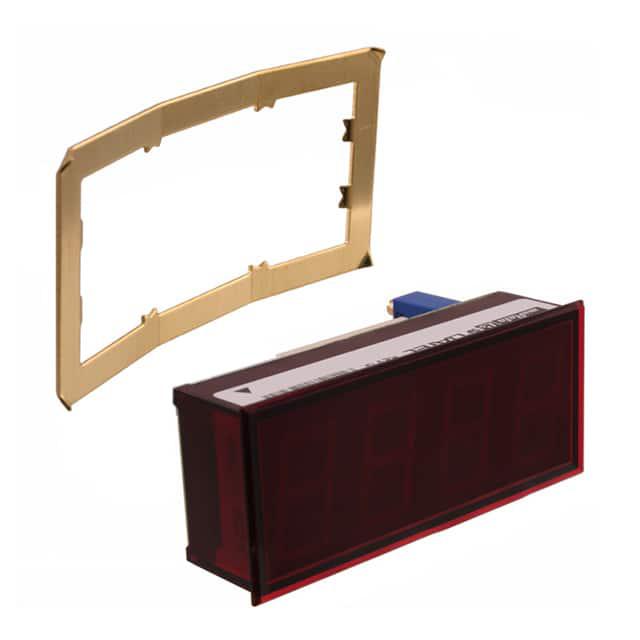

DMS-30PC-4/20S-24RS-I-C

产品分类: 面板测量仪
产品描述: Murata 数字面板仪表, 测量电流, 22.3mm高切面, LED
供应商型号: SXE-DMS-30PC-4/20S-24RS-I-C
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING 面板测量仪 DMS-30PC-4/20S-24RS-I-C

DMS-30PC-4/20S-24RS-I-C概述


    产品简介


    DMS-30PC-4/20S系列面板仪表是一款专门设计用于4-20mA电流环路输入的3½位LED显示仪表。其基本功能是将电流信号转换为数字读数,适用于工业自动化、过程控制等领域。本系列产品采用环氧封装,具有高可靠性和长寿命,特别适合于严苛的工作环境。

    技术参数


    - 输入范围: 4mA至20mA
    - 输入阻抗: 100Ω
    - 电压降: 2.0V
    - 过流保护: ±0.15mA
    - 采样率: 2.5次/秒
    - 精度: (1分钟预热后)±0.05%FS ±1计数
    - 温度漂移: ±0.15计数/℃
    - 电源要求:
    - 单独+5V: +4.75至+5.25Vdc, 最大225mA
    - 宽范围+7.5-32V: +7.5至+32Vdc, 最大30mA
    - 隔离+24V: +21.6至+26.4Vdc, 最大60mA
    - 显示类型和尺寸: 3½位,0.56英寸(14.2mm)高LED
    - 操作温度: 0至+60℃
    - 存储温度: -40至+75℃
    - 湿度: 非凝结条件下0至95%

    产品特点和优势


    1. 全尺寸LED显示器: 0.56英寸高,红色或绿色显示,可选低功耗或高亮度LED。
    2. 广泛的电源适配范围: 支持单+5V或宽范围+7.5-32V,提供+24V隔离供电版本。
    3. 低功耗: 仅需15mA(+5V供电时)。
    4. DIP开关可调范围和小数点: 可通过DIP开关设置多种输入输出组合,且无需焊接或跳线。
    5. 耐用性强: 具有抗震设计,可靠的螺丝终端输入连接。
    6. 微型化设计: 体积小巧,便于安装。

    应用案例和使用建议


    应用案例:
    - 流程控制: 用于监测工业过程中的流量、压力等参数。
    - 环境监测: 用于环境检测系统的实时监控。
    - 自动化系统: 作为工业自动化系统的一部分,监测各种传感器信号。
    使用建议:
    - 在使用过程中,确保电流环路的正负极正确连接到仪表的相应端子。
    - 对于需要隔离的应用场合,选择带“-I”后缀的型号以避免共地干扰。
    - 根据不同的显示需求,调整DIP开关以获得准确的读数。

    兼容性和支持


    DMS-30PC-4/20S系列仪表可以与其他标准4-20mA电流环路设备兼容。厂家提供了详细的用户手册和技术支持,确保用户能够顺利安装和使用该产品。此外,公司还提供丰富的配件,如安装夹具和密封垫圈,以适应不同的安装需求。

    常见问题与解决方案


    1. 问题: 仪表无法正确读取4mA信号。
    - 解决办法: 检查仪表是否已正确校准,确认电流信号源正常,并检查输入阻抗设置。

    2. 问题: 仪表显示不稳定。
    - 解决办法: 确认电源供应稳定,检查接地情况,必要时进行仪表重新校准。

    3. 问题: 仪表在高温环境下工作不稳定。
    - 解决办法: 检查仪表的操作温度范围,如果超出范围,考虑更换适合高温环境的型号。

    总结和推荐


    综上所述,DMS-30PC-4/20S系列面板仪表凭借其优异的性能、灵活的配置选项以及可靠的设计,在工业自动化和环境监测领域具有显著的应用价值。我们强烈推荐该产品给需要高精度、高可靠性的应用场合。

DMS-30PC-4/20S-24RS-I-C参数

参数
安装方式 面板安装
零件状态 在售
包装方式 盒装
