EKSM-PND51X22B-KIT

产品分类: 其他工具
产品描述:
供应商型号: SYE-EKSM-PND51X22B-KIT
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING 其他工具 EKSM-PND51X22B-KIT

EKSM-PND51X22B-KIT概述

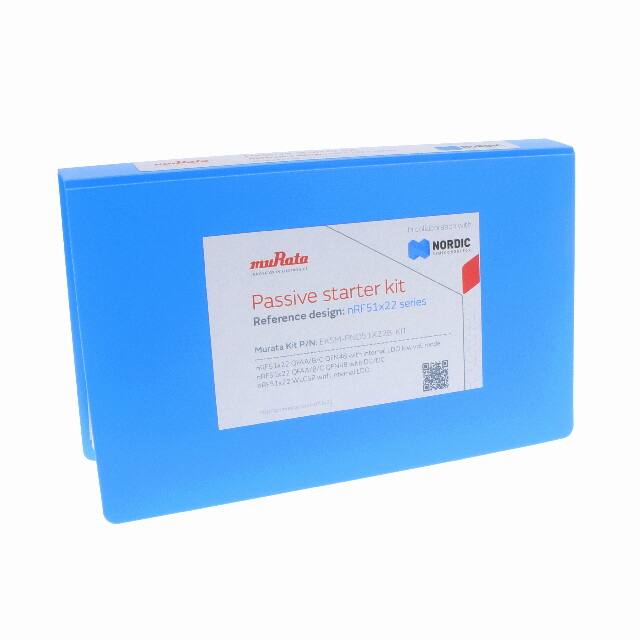

    # Murata Passive Starter Kit for Nordic nRF52x32 & nRF51x22

    产品简介


    Murata Electronics 提供了一系列被动元件组件(Passive Components),专为支持Nordic Semiconductor的nRF52x32和nRF51x22系列集成电路设计的参考设计而定制。这些组件通过协作优化性能,旨在简化硬件开发流程并加速产品上市时间。本产品套件包括所有必需的电子元器件,如电容器、电感器、时钟装置、巴伦等,全面覆盖了从硬件到软件的设计需求。其可选的小型化组件进一步增强了应用灵活性。
    主要功能
    - 支持nRF52x32和nRF51x22芯片的蓝牙低功耗、ANT及2.4GHz通信功能。
    - 集成 Murata 的核心电容、电感、晶体振荡器和巴伦产品。
    - 兼容小尺寸应用设计。
    应用领域
    该产品广泛应用于物联网(IoT)设备、智能家居系统、健康监测设备及无线传感器网络等领域。

    技术参数


    以下是关键的电子元器件及其规格参数,便于开发者快速了解所需组件的性能细节。
    常规元件规格
    | 设计者编号 | 描述 | 数量 | 标准规格 |
    ||
    | C1, C2 | 12pF NP0, ±2% | 2 | 1.0x0.5mm (0402) |
    10pF NP0, ±2% | 20 | 可选:0.6x0.3mm (0201) |
    | C3 | 0.8pF NP0, ±5% | 1 | 1.0x0.5mm (0402) |
    0.8pF NP0, ±5% | 10 | 可选:0.6x0.3mm (0201) |
    | C4, C5, C8 | 100nF X7R, ±10% | 3 | 1.0x0.5mm (0402) |
    100nF X5R, ±10% | 30 | 可选:0.6x0.3mm (0201) |
    | X1 | 32MHz 晶体振荡器 | 1 | 1.6x1.2mm |
    32MHz 晶体振荡器 | 10 | 2.0x1.6mm |
    特殊元件规格
    | 设计者编号 | 描述 | 数量 | 标准规格 |
    ||
    | BAL | 2.4~2.5GHz 匹配巴伦 | 1 | 1.6x0.8mm (0603) |
    | L1 | 3.9nH, ±5% | 1 | 1.0x0.5mm (0402) |
    | L2 | 10uH, 50mA, ±20% | 1 | 1.6x0.8mm (0603) |
    工作环境
    - 温度范围:-40°C 至 +85°C
    - 湿度范围:≤85%
    - 电压范围:支持直流至4.5V供电

    产品特点和优势


    Murata 的被动组件套件为nRF52x32和nRF51x22系列提供了卓越的性能和便捷的设计体验。以下是产品的主要特点和优势:
    1. 性能优化:采用Murata高性能电容器、电感器和晶体振荡器,有效提升信号质量与系统稳定性。
    2. 模块化设计:套件包含所有必需的电子元器件,减少开发时间与成本。
    3. 灵活配置:支持多种规格选项(如0402与0201封装),适合不同尺寸限制的应用场景。
    4. 兼容性强:完美适配nRF52x32和nRF51x22的集成射频功能。
    5. 市场竞争力:提供高性能且价格合理的解决方案,帮助客户更快进入市场。

    应用案例和使用建议


    应用案例
    - 智能家居:例如智能灯泡、智能插座等,需要高精度、低功耗的无线通信。
    - 医疗设备:如心率监测器,对信号质量和抗干扰能力要求较高。
    - 工业传感器:适用于工业环境中长时间运行的传感器节点。
    使用建议
    - 确保所有元件均正确安装,避免焊接错误导致性能下降。
    - 在实际布局中注意高频信号路径的阻抗匹配,确保信号完整性。
    - 调整特定元件(如电容和电感)值以适应具体应用场景的需求。

    兼容性和支持


    兼容性
    Murata 的被动套件与Nordic Semiconductor的所有nRF52x32和nRF51x22系列芯片完全兼容。此外,还支持市面上主流的嵌入式开发板和工具链。
    厂商支持
    Murata 提供详尽的技术文档和支持服务,包括在线资料库、电话技术支持和定期培训课程。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电源波动影响设备稳定性 | 使用稳压电路并选择高品质电感和电容。 |
    | 射频信号衰减严重 | 检查巴伦和天线连接是否正确,必要时更换元件。 |
    | 通信距离不足 | 调整天线长度和方向,适当增大功率放大器输出。 |

    总结和推荐


    综上所述,Murata 的被动元件套件为开发基于nRF52x32和nRF51x22系列芯片的产品提供了高度可靠的解决方案。其全面的技术支持和卓越的性能使其成为开发者的理想选择。强烈推荐使用此套件进行物联网和其他无线通信项目的开发。
    如果您正在寻找高性能、易于集成且性价比高的解决方案,Murata 的被动组件套件将是您的不二之选。立即访问 [Murata 官方网站](http://go.murata.com/nrf52x32) 和 [Nordic Semiconductor 官网](http://go.murata.com/nrf51x22) 获取更多信息和购买链接!

EKSM-PND51X22B-KIT参数

参数
零件状态 停产
包装方式 散装

EKSM-PND51X22B-KIT厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

EKSM-PND51X22B-KIT数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 其他工具 MURATA MANUFACTURING EKSM-PND51X22B-KIT EKSM-PND51X22B-KIT数据手册

EKSM-PND51X22B-KIT封装设计

查看详情并下载
Symbol
Footprint
3D Model
