首页  >  产品百科  >  DSS6NE52A222Q93A

DSS6NE52A222Q93A

产品分类: EMI滤波器
产品描述: 100V 6A 1 3 否 LC (T-Type) 2.2nF 通孔安装 8mm*2.54mm*10mm
供应商型号: 490-11128-1-ND
供应商: Digi-Key
标准整包数: 1

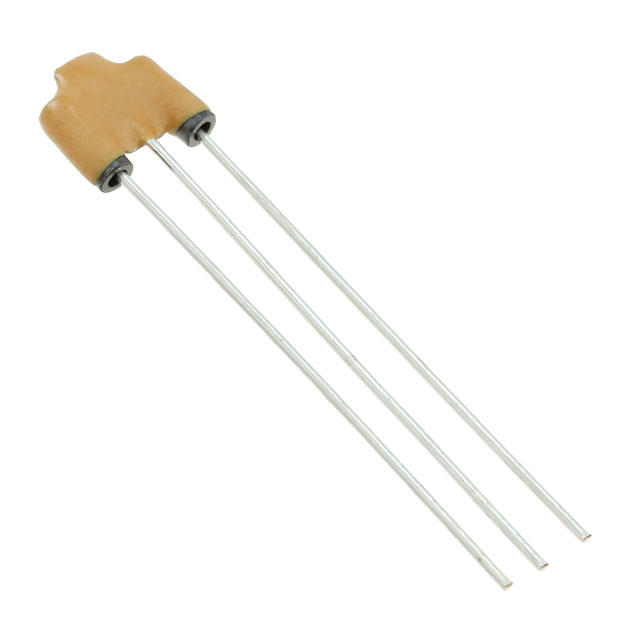

MURATA MANUFACTURING EMI滤波器 DSS6NE52A222Q93A

DSS6NE52A222Q93A概述

    铅型EMIFILr电容器技术手册

    产品简介


    铅型EMIFILr电容器是一种专为通用电子设备设计的噪声抑制元件,广泛应用于各种小型电子产品中。它能够有效抑制电磁干扰(EMI),保护电路免受外部噪声影响,适用于计算机、通信设备、医疗仪器等多个领域。

    技术参数


    - 尺寸:长 25.0mm 最小(Q55型号);宽 5.0mm ± 0.5mm;高 8.0mm 最大
    - 电气特性:
    - 电容范围:22pF 至 22000pF
    - 额定电流:6A
    - 额定电压:50Vdc / 100Vdc
    - 工作温度范围:-25°C 至 +85°C
    - 插入损耗:不同电容值的插入损耗曲线显示在手册的图表中,详细可见下图
    ![Insertion Loss](InsertionLossImage.png)

    产品特点和优势


    - 高可靠性:该电容器具有出色的耐热性和耐压性,可在较宽的工作温度范围内稳定工作。
    - 低损耗:插入损耗较低,确保信号传输质量。
    - 多功能性:可提供多种电容值,满足不同应用场景需求。
    - 易用性:无极性设计,安装方便。

    应用案例和使用建议


    - 应用案例:本产品适用于计算机主板上的电源滤波、通信设备中的信号净化、医疗仪器中的噪声抑制等。
    - 使用建议:
    - 确保电容器安装在散热良好的位置,避免因过热导致损坏。
    - 根据实际应用选择合适的电容值,避免因电容值过高或过低而影响系统性能。
    - 在高频应用中,需注意选择插入损耗低的产品以确保信号完整性。

    兼容性和支持


    - 兼容性:本产品可与市场上主流的电子元器件和设备兼容,无需担心适配问题。
    - 技术支持:Murata公司提供全面的技术支持和售后服务,用户可以通过销售代表或产品工程师获取详细信息和技术支持。

    常见问题与解决方案


    - 问题1:电容器在高温环境下出现异常
    - 解决方案:检查电容器是否超出了额定工作温度范围,调整安装位置以改善散热条件。
    - 问题2:信号传输质量不佳
    - 解决方案:确认所选电容器的插入损耗符合应用要求,必要时更换为插入损耗更低的产品。

    总结和推荐


    铅型EMIFILr电容器以其卓越的噪声抑制能力和广泛的适用性,在众多电子设备中表现出色。特别是其高可靠性、低损耗以及多功能性,使其成为各类电子设备的理想选择。如果你正在寻找一款高效且可靠的噪声抑制元件,我们强烈推荐使用铅型EMIFILr电容器。但请注意,这些产品的规格可能会发生变化,因此建议在采购前与销售代表或产品工程师进行确认。

DSS6NE52A222Q93A参数

参数
中心频率 -
电阻 -
滤波器阶数 3
电容值 2.2nF
通道数 1
额定电压-DC 100V
ESD保护
截止频率 -
电感值 -
电路技术 LC (T-Type)
额定电流 6A
长*宽*高 8mm*2.54mm*10mm
安装方式 通孔安装
应用等级 通用级
零件状态 停产

DSS6NE52A222Q93A厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

DSS6NE52A222Q93A数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING EMI滤波器 MURATA MANUFACTURING DSS6NE52A222Q93A DSS6NE52A222Q93A数据手册
