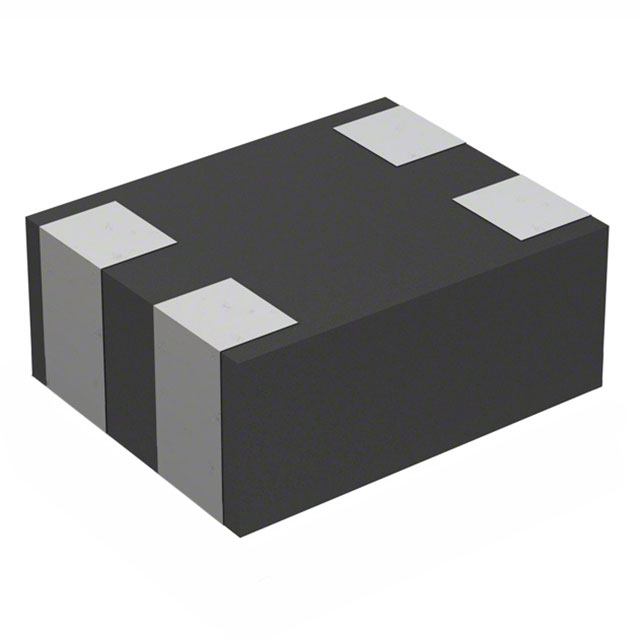

DLP11RB400UL2L

产品分类: 共模滤波器
产品描述: 5V 100mA 2 40Ω@ 100MHz 1.63Ω 0504 贴片安装 1.25mm*1mm*600μm
供应商型号: DLP11RB400UL2L
供应商: 云汉优选
标准整包数: 4000
MURATA MANUFACTURING 共模滤波器 DLP11RB400UL2L

DLP11RB400UL2L概述

    电子元器件产品技术手册

    1. 产品简介


    本产品是Murata制造的DLP11RB系列芯片型共模扼流圈(Chip Common Mode Choke Coil),采用薄膜结构设计,具有优异的高频性能,适用于高速数字信号传输和电磁干扰(EMI)抑制。该系列产品主要用于高可靠性电子系统,例如消费电子、通信设备及工业控制领域。
    主要功能包括:
    - 抑制共模噪声,提高信号完整性;
    - 保护电路免受过压、过流和高温的影响;
    - 提供差分模式到共模转换的特性。
    典型应用领域包括:通信设备、电源滤波、信号线屏蔽等。

    2. 技术参数


    以下是DLP11RB系列的主要技术规格:
    | 参数名称 | 规格值 |

    | 额定电压(V DC) | 5 V |
    | 耐压(V AC) | 12.5 V |
    | 额定电流(mA) | 100 mA |
    | 共模阻抗(Ω @ 100 MHz) | 15 Ω (DLP11RB150UL2L), 40 Ω (DLP11RB400UL2L) |
    | 差分到共模转换系数(Scd21 @ 2.5 GHz) | -40 dB |
    | 特性阻抗(Ω) | 90 Ω ± 15% |
    | 绝缘电阻(MΩ) | ≥100 MΩ |
    | 工作温度范围 | -40°C 至 +85°C |
    | 存储温度范围 | -40°C 至 +85°C |
    外形尺寸(长×宽)为1.15×0.55 mm²(±0.10 mm公差),重量约为0.002 g。

    3. 产品特点和优势


    - 高共模抑制比:提供优异的高频噪声抑制能力,适合高速数字信号传输。
    - 低功耗设计:额定电流可达100 mA,有效减少热损耗。
    - 卓越的机械强度:通过严格测试(如耐温、振动和冲击测试),确保长期稳定性。
    - 小型化封装:贴片封装便于集成到紧凑设计中,适合现代化电子产品。
    - 出色的电磁兼容性:优化后的结构设计使其在高频段表现出色。

    4. 应用案例和使用建议


    应用场景:
    - 通信设备:DLP11RB系列常用于交换机、路由器等设备的信号线滤波,以提升数据传输速率和稳定性。
    - 消费电子:手机、平板电脑等便携式设备中可作为EMI滤波器。
    - 工业自动化:应用于传感器接口电路和控制单元的信号线屏蔽。
    使用建议:
    1. 焊接工艺:建议使用Sn-3.0Ag-0.5Cu焊料进行回流焊接,避免使用氯含量高的酸性助焊剂。
    2. 电路布局:组件需远离穿孔部位,并尽量保持远离螺钉孔,防止机械应力对组件造成损害。
    3. 清洁条件:清洁过程中避免使用超声波频率范围内的共振频点,确保无残留助焊剂。

    5. 兼容性和支持


    - 兼容性:与标准PCB设计完全兼容,可直接用于回流焊接工艺。
    - 技术支持:Murata公司提供详细的技术文档和支持服务,客户可通过官网或技术支持热线咨询问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接后无法正常工作 | 检查焊接温度是否超出规定范围;重新焊接 |
    | 表面出现裂缝或损坏 | 检查安装过程是否存在过度机械应力 |
    | 共模阻抗明显下降 | 重新校准测量仪器,确认是否存在外部干扰 |

    7. 总结和推荐


    综上所述,DLP11RB系列芯片型共模扼流圈以其高性能、小型化设计和高可靠性成为电子系统EMI抑制的理想选择。无论是消费类电子产品还是工业设备,其出色的噪声抑制能力和优异的环境适应性都为其赢得广泛的市场认可。
    推荐指数:★★★★★(强烈推荐)
    总结:
    - 优点:高频性能优越、结构紧凑、适用性强;
    - 推荐场景:通信设备、工业自动化、消费电子等领域均值得使用。

DLP11RB400UL2L参数

参数
线路数量 2
额定电压-AC -
额定电压-DC 5V
阻抗 40Ω@ 100MHz
电感值 -
直流电阻 1.63Ω
额定电流 100mA
长*宽*高 1.25mm*1mm*600μm
通用封装 0504
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DLP11RB400UL2L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

DLP11RB400UL2L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 共模滤波器 MURATA MANUFACTURING DLP11RB400UL2L DLP11RB400UL2L数据手册

DLP11RB400UL2L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.416
40000+ ¥ 0.4035
库存: 264000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 1664
