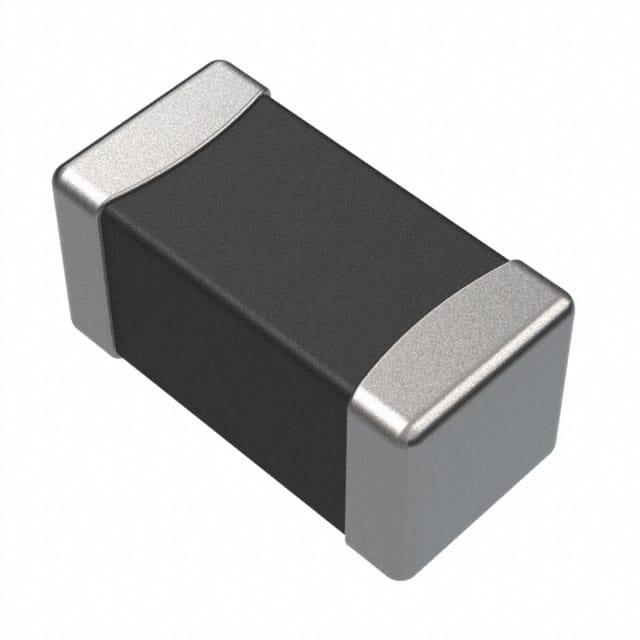

BLM03EB250SH1D

产品分类: EMI滤波器
产品描述: 150mΩ 220V 600mA 1 100μH 2 是 100MHz 0201 贴片安装 600μm*300μm*330μm
供应商型号: 490-18562-1-ND
供应商: Digi-Key
标准整包数: 1
MURATA MANUFACTURING EMI滤波器 BLM03EB250SH1D

BLM03EB250SH1D概述

    BLM03EB250SH1# 技术手册

    产品简介


    BLM03EB250SH1# 是一款来自Murata Manufacturing Co., Ltd的表面贴装型多层陶瓷片式电感器。它主要用于汽车领域中的动力总成和安全系统,例如用于噪声抑制。其尺寸小巧(0.6mm x 0.3mm),非常适合应用于如手机等小型设备。

    技术参数


    以下是该产品的关键技术参数和性能指标:
    - 封装代码: `#` 表示封装规格代码。
    - 型号:BLM03EB250SH1#
    - 尺寸代码(英寸):0201
    - 长度:0.6mm ± 0.03mm
    - 宽度:0.3mm ± 0.03mm
    - 厚度:0.3mm ± 0.03mm
    - 额定电流(85°C):600mA
    - 额定电流(125°C):450mA
    - 直流电阻(最大):0.26Ω
    - 阻抗(100MHz):25Ω ± 25%
    - 阻抗(1GHz):105Ω ± 40%
    - 工作温度范围:-55°C 至 125°C
    - 重量(典型值):0.3mg
    - 电路数量:1个

    产品特点和优势


    1. 水平绕线内圈结构:这种结构能够减少存储电容,从而提高噪声抑制性能,尤其适用于700MHz至2.6GHz的LTE频段。
    2. 低直流电阻和大额定电流:BLM03EB250SH1# 具有出色的热稳定性,即使在高温环境下也能保持高效运行。
    3. 紧凑设计:体积仅为0.6mm x 0.3mm,非常适合空间受限的小型设备,如智能手机和平板电脑。

    应用案例和使用建议


    BLM03EB250SH1# 主要应用于汽车领域,特别是在发动机管理系统、防抱死制动系统(ABS)和其他安全相关系统中。此外,它也广泛用于便携式电子设备的噪声抑制应用。为了确保最佳性能,在设计和布线时应注意:
    - 布局优化:尽量缩短引脚距离,以降低寄生电感。
    - 散热管理:确保良好的热导通路径,特别是在高负载条件下。

    兼容性和支持


    BLM03EB250SH1# 与大多数标准SMD焊接工艺兼容。Murata公司为客户提供全面的技术支持和售后服务,确保客户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. 问题:在高温环境下性能下降
    - 解决方案:检查周围元件是否有发热现象,适当增加散热措施,或选择更高温规格的产品。

    2. 问题:噪声抑制效果不佳
    - 解决方案:重新考虑电路布局,确保所有高频信号线路均经过该元件。如有需要,可以考虑增加其他辅助元件以增强滤波效果。

    总结和推荐


    总体而言,BLM03EB250SH1# 是一款优秀的噪声抑制元件,尤其适合应用于汽车电子和便携式设备。其出色的噪声抑制性能、紧凑的设计和广泛的温度适应能力使其在市场上具有很强的竞争力。因此,强烈推荐使用这款产品来提升系统的可靠性和性能。同时,为了确保长期稳定使用,请参考最新版本的数据手册并咨询Murata公司的技术支持团队。

BLM03EB250SH1D参数

参数
电路技术 -
中心频率 -
通道数 1
额定电压-DC 220V
电容值 -
滤波器阶数 2
额定电流 600mA
电感值 100μH
截止频率 100MHz
ESD保护
电阻 150mΩ
长*宽*高 600μm*300μm*330μm
通用封装 0201
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

BLM03EB250SH1D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

BLM03EB250SH1D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING EMI滤波器 MURATA MANUFACTURING BLM03EB250SH1D BLM03EB250SH1D数据手册

BLM03EB250SH1D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1955 ¥ 1.6685
10+ $ 0.1403 ¥ 1.1974
25+ $ 0.1219 ¥ 1.0404
50+ $ 0.1093 ¥ 0.9324
100+ $ 0.0978 ¥ 0.8343
250+ $ 0.0787 ¥ 0.6713
500+ $ 0.0696 ¥ 0.5943
1000+ $ 0.059 ¥ 0.4987
5000+ $ 0.0424 ¥ 0.3587
库存: 12620
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.66
直接购买
加入购物车
