NFM15CC223C1A3D

产品分类: 其他固定电容
产品描述: ±20% 1A 10V 10V 22nF 0402 贴片安装 1mm*500μm*508μm
供应商型号: UA-NFM15CC223C1A3D
供应商: 海外现货
标准整包数: 10000

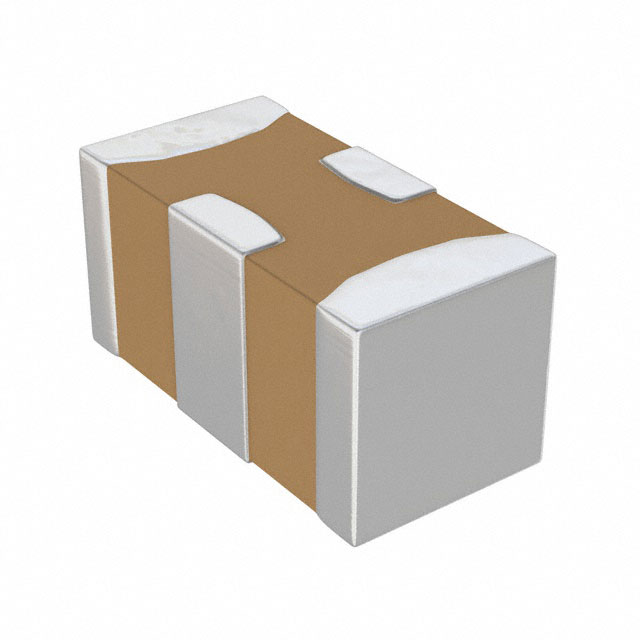

MURATA MANUFACTURING 其他固定电容 NFM15CC223C1A3D

NFM15CC223C1A3D概述


    产品简介


    NFM15CC系列芯片电容器是专为通用电子设备设计的一种表面贴装型三端子电容,适用于处理大电流。该系列电容器具有高可靠性,适用于广泛的电子应用,如电源管理和信号过滤。其独特的设计使其在噪声抑制方面表现出色,能够在高频电路中有效地传导高频噪声成分至地线。

    技术参数


    | 参数 | 值 |

    | 额定容量(典型值) | 2200 pF |
    | 容量公差 | ±20% |
    | 额定电压(DC) | 10 V / 16 V |
    | 最大直流电阻(DCR) | 0.04Ω |
    | 绝缘电阻 | 1000 MΩ min |
    | 工作温度范围 | -55°C to 85°C / 105°C |
    | 尺寸(标准) | 1.0±0.1 mm x 0.5±0.2 mm |

    产品特点和优势


    1. 高可靠性:NFM15CC系列电容器采用高质量材料和先进制造工艺,确保了出色的可靠性和耐久性。
    2. 低阻抗设计:其超低的直流电阻确保了高效的电流传输,特别适合需要低阻抗的应用场景。
    3. 宽广的工作温度范围:可以在极端温度条件下稳定工作,适应多种恶劣环境。
    4. 出色的噪音抑制能力:能够有效抑制高频噪声,提高电路的整体性能。

    应用案例和使用建议


    应用案例:
    - 在电源管理模块中作为滤波电容器,减少电源纹波。
    - 用于高速数据线路中,过滤高频噪声,提升信号质量。
    使用建议:
    - 在焊接过程中,预热温度与焊接温度之间的温差应控制在100°C以内,避免过高的热应力对产品造成损害。
    - 推荐使用Sn-3.0Ag-0.5Cu焊锡,以确保最佳的焊接效果。

    兼容性和支持


    NFM15CC系列电容器可广泛应用于多种电子产品中,并且与大多数标准的PCB布局相兼容。Murata公司提供全面的技术支持,包括产品选型指南、组装指南及常见问题解答,确保用户能够顺利使用该产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电容值随时间变化 | 进行定期校准并检查工作环境条件。 |
    | 焊接后电容值变化 | 检查焊接温度和时间,避免过度加热。 |
    | 环境湿度对性能影响 | 保持存储环境干燥,避免潮湿空气的影响。 |

    总结和推荐


    NFM15CC系列芯片电容器凭借其优异的性能、可靠的稳定性以及广泛的应用领域,成为众多电子设计工程师的理想选择。无论是电源管理还是信号过滤,NFM15CC都能提供卓越的性能表现。建议在需要高性能、低噪声和高可靠性的电子设备中使用本产品。

NFM15CC223C1A3D参数

参数
额定电压 10V
ESR-等效串联电阻 -
额定电压-AC -
纹波电流 1A
电容值 22nF
工作寿命 -
电容个数 -
介电材料 -
容差 ±20%
温度系数 -
额定电压-DC 10V
长*宽*高 1mm*500μm*508μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NFM15CC223C1A3D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NFM15CC223C1A3D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 其他固定电容 MURATA MANUFACTURING NFM15CC223C1A3D NFM15CC223C1A3D数据手册

NFM15CC223C1A3D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0139 ¥ 0.1163
20000+ $ 0.0139 ¥ 0.1163
30000+ $ 0.0138 ¥ 0.1152
60000+ $ 0.0133 ¥ 0.111
库存: 20000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 1163
