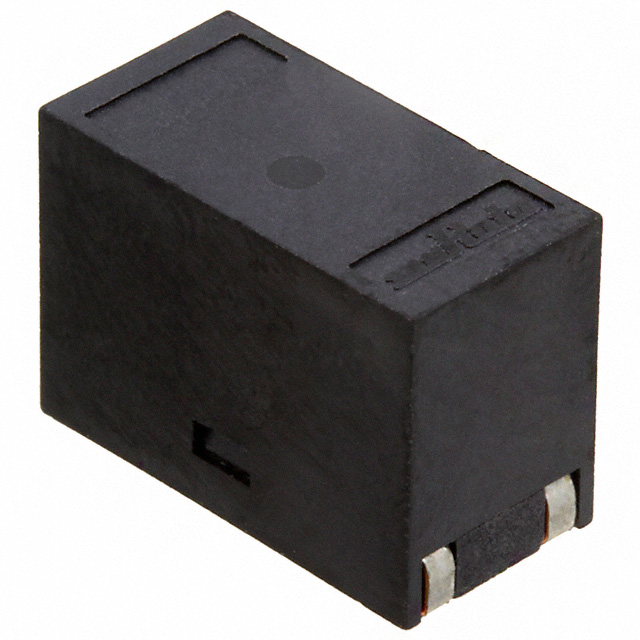

PLT10HH501100PNL

产品分类: 共模滤波器
产品描述: 100V 10A 2 9μH(Min) 500Ω@ 10MHz 4.1mΩ 垂直安装,贴片安装 12.9mm*9.1mm*9.4mm
供应商型号: 11MZ-PLT10HH501100PNL
供应商: 云汉优选
标准整包数: 1
MURATA MANUFACTURING 共模滤波器 PLT10HH501100PNL

PLT10HH501100PNL概述

    电子元器件产品技术手册:共模扼流圈

    1. 产品简介


    本产品为日本村田制作所生产的SMD型共模扼流圈(Common-mode Choke Coil),型号为PLT10H系列。主要用于汽车电子系统,符合AEC-Q200标准。其主要功能是抑制电源线中的共模干扰,提高系统的电磁兼容性(EMC)。广泛应用于汽车电子系统、工业控制设备、通信设备等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 额定阻抗(Zc,10MHz)| 1000Ω(典型值) |
    | 额定电压(V(DC)) | 100V |
    | 耐压(Withstand Voltage)| 250V(DC) |
    | 额定电流(A) | 6A |
    | 直流电阻(Rdc) | 8.0mΩ(±0.5) |
    | 绝缘电阻(I.R.) | 10MΩ(最小值) |
    | 电感量(L) | 20μH(最小值) |
    | ESD等级 | 6:≧25kV(空气放电) |

    3. 产品特点和优势


    - 高可靠性:通过多项严格测试(如高温老化、温度循环、湿热、机械冲击等),确保长期稳定运行。
    - 低直流电阻:低至8.0mΩ(±0.5),减少功率损耗。
    - 优异的耐压能力:可达250V(DC),适合高压环境应用。
    - 高绝缘电阻:最低达10MΩ,提供更高的安全性和可靠性。
    - 小巧轻便:重量约2.1g,便于集成于小型电路板。

    4. 应用案例和使用建议


    - 汽车电子:可用于电动汽车、混合动力车的电池管理系统、车载充电器等。
    - 工业控制:用于各类工业自动化设备的电源线路保护。
    - 通信设备:适用于通信基站、路由器等设备,提升信号传输质量。
    使用建议:
    - 确保产品安装方向正确,防止反向安装导致短路或故障。
    - 避免长时间暴露在腐蚀性气体环境中,以减少金属氧化的风险。
    - 在设计PCB时,尽量远离螺孔和其他可能产生机械应力的位置,避免产品因焊接后的变形而损坏。

    5. 兼容性和支持


    - 该产品与多种SMT工艺兼容,可与主流SMT生产线配合使用。
    - 厂商提供详细的安装指南和技术支持,确保用户能够顺利完成安装和调试。

    6. 常见问题与解决方案


    - 问题1:安装后绝缘电阻下降。
    - 解决办法:检查是否过度加热,避免使用酸性助焊剂,确保预热温度不超过150°C。
    - 问题2:出现开路或短路。
    - 解决办法:确认安装方向正确,检查PCB设计是否存在机械应力集中的区域。
    - 问题3:电感量不达标。
    - 解决办法:检查是否按照规定的焊接条件进行操作,确保焊接温度和时间均符合要求。

    7. 总结和推荐


    综合评估,这款村田共模扼流圈凭借其优异的电气性能、可靠的品质和广泛的应用范围,在汽车电子、工业控制及通信领域具有很高的竞争力。对于需要提高系统电磁兼容性的应用场合,强烈推荐使用此产品。同时,厂商提供的详尽技术文档和支持服务也为用户带来了极大的便利。

PLT10HH501100PNL参数

参数
直流电阻 4.1mΩ
额定电流 10A
线路数量 2
额定电压-AC -
额定电压-DC 100V
阻抗 500Ω@ 10MHz
电感值 9μH(Min)
长*宽*高 12.9mm*9.1mm*9.4mm
安装方式 垂直安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
