首页  >  产品百科  >  PLT5BPH5013R1SNL

PLT5BPH5013R1SNL

产品分类: 共模滤波器
产品描述: 80V 1.8A 2 500Ω@ 10MHz 22.1mΩ 2020 垂直安装,贴片安装 5mm*5mm*5mm
供应商型号: PLT5BPH5013R1SNL
供应商: 海外现货
标准整包数: 1

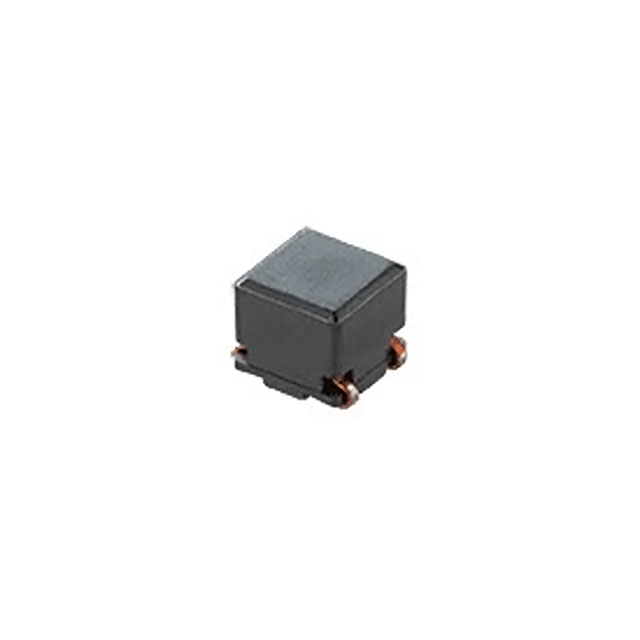

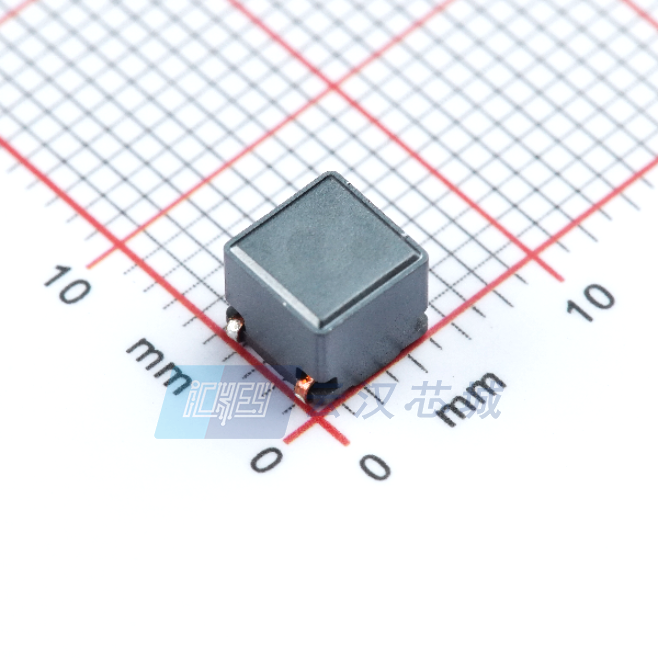

MURATA MANUFACTURING 共模滤波器 PLT5BPH5013R1SNL

PLT5BPH5013R1SNL概述

    电子元器件产品技术手册:SMD型共模扼流圈

    1. 产品简介


    产品类型:SMD型共模扼流圈
    主要功能:用于汽车电子领域的电磁干扰抑制,通过抑制共模电流来提高电路的稳定性和可靠性。
    应用领域:适用于汽车电子设备、通信设备、工业控制设备等需要抗电磁干扰的场合。

    2. 技术参数


    | 参数 | 规格 |

    | 共模阻抗(Zc) | 100Ω(10MHz) |
    | 额定电压(DC) | 60V |
    | 耐压(DC) | 200V |
    | 额定电流 | 5.6A(环境温度125°C) |
    | 直流电阻(Rdc) | 2.9mΩ(±30%) |
    | 绝缘电阻(I.R.) | 1MΩ(最小值) |
    | ESD等级 | 2.2kV |
    | 工作温度范围 | -55°C~+150°C |
    | 存储温度范围 | -55°C~+150°C |

    3. 产品特点和优势


    - 高可靠性:符合AEC-Q200标准,确保在恶劣环境下长期稳定运行。
    - 低直流电阻:直流电阻极低,减少功耗,提升效率。
    - 强耐热性:能在高温环境中保持良好的电气性能。
    - 出色的耐久性:通过多种严苛测试,包括高温暴露、温度循环、偏置湿度等。

    4. 应用案例和使用建议


    应用案例:共模扼流圈广泛应用于汽车电子系统,如发动机管理系统(EMS)、刹车控制系统等。
    使用建议:安装时需注意方向,不可逆向安装;避免安装在发热元件附近,以免影响其散热效果。在PCB设计时,要尽量避免将共模扼流圈安排在容易受机械应力影响的位置。

    5. 兼容性和支持


    - 兼容性:与其他标准SMD贴片元件兼容,便于集成到现有的电路设计中。
    - 支持:提供详尽的技术支持文档和售后服务,帮助用户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题1:产品安装后绝缘电阻降低
    解决方案:检查安装工艺是否规范,确保无污物和水分污染。
    - 问题2:焊接后出现开路
    解决方案:检查焊接条件是否符合标准,适当调整预热时间和焊接温度。

    7. 总结和推荐


    产品综评:Murata公司的SMD型共模扼流圈PLT5BPH系列凭借其卓越的性能和高可靠性,在汽车电子及其他对电磁干扰敏感的应用场景中表现优异。
    推荐结论:鉴于其出色的表现和广泛的适用性,强烈推荐该产品用于对EMI有严格要求的场合。
    通过以上分析,可以看出Murata公司生产的SMD型共模扼流圈在电磁干扰抑制方面具有显著优势,特别适合于需要高度稳定性和可靠性的汽车电子和其他工业控制应用。

PLT5BPH5013R1SNL参数

参数
额定电压-DC 80V
阻抗 500Ω@ 10MHz
电感值 -
直流电阻 22.1mΩ
额定电流 1.8A
线路数量 2
额定电压-AC -
长*宽*高 5mm*5mm*5mm
通用封装 2020
安装方式 垂直安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PLT5BPH5013R1SNL厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

PLT5BPH5013R1SNL数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 共模滤波器 MURATA MANUFACTURING PLT5BPH5013R1SNL PLT5BPH5013R1SNL数据手册

PLT5BPH5013R1SNL封装设计

查看详情并下载
Symbol
Footprint
3D Model
