DLW5ATN851SQ2L

产品分类: 共模滤波器
产品描述: 50V 1.5A 2 850Ω@ 100MHz 73mΩ 2014 水平安装,贴片安装 5mm*3.6mm*2.35mm
供应商型号: DLW5ATN851SQ2L
供应商: 国内现货
标准整包数: 50

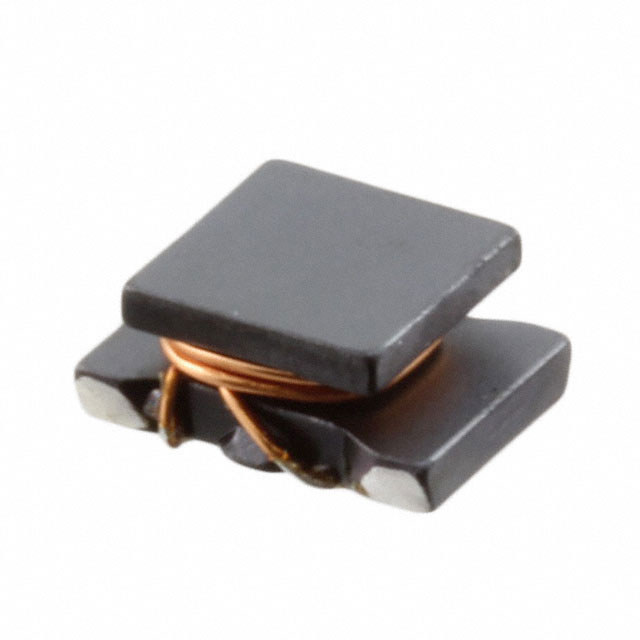

MURATA MANUFACTURING 共模滤波器 DLW5ATN851SQ2L

DLW5ATN851SQ2L概述


    产品简介


    这款Murata生产的DLW5ATN系列的线绕型芯片共模扼流圈是一种高性能的电子元器件,主要用于抑制高频噪声,适用于各种电子设备中。这类共模扼流圈通过独特的线绕结构设计,能够在保持低直流电阻的同时提供出色的共模噪声抑制效果,广泛应用于电源滤波、信号线噪声抑制等领域。

    技术参数


    | 参数 | 规格 |

    | 阻抗(10 MHz) | 12 Ω (±25%) |
    | 阻抗(100 MHz) | 110 Ω |
    | 额定电压 | 50 V (DC) |
    | 耐压 | 125 V (DC) |
    | 额定电流(不同型号) | 1.0 A ~ 5.0 A |
    | 直流电阻(Rdc) | 0.020 Ω (最大值) |
    | 绝缘电阻 | 10 MΩ (最小值) |

    产品特点和优势


    1. 优异的噪声抑制能力:该产品能在高频段提供有效的共模噪声抑制,适合于电源和信号线的应用。
    2. 低直流电阻:保证了低损耗特性,特别是在需要高效传输的场合。
    3. 可靠的环境适应性:能够在较宽的工作温度范围(-40°C 至 +85°C)内保持稳定的性能。
    4. 结构紧凑:符合小型化的设计需求,易于集成到各种电路板上。

    应用案例和使用建议


    应用案例
    DLW5ATN系列共模扼流圈可广泛应用于PCB设计中的电源滤波、数据线路保护等场景。例如,在电源输入端安装该组件可以有效减少EMI干扰,提高系统稳定性。
    使用建议
    - 在进行SMT贴装时,建议采用回流焊接工艺以确保焊接质量。
    - 为避免机械应力导致的产品损坏,PCB设计时应注意产品的摆放位置和方向,最好将其设置在长度方向(长边垂直于分离线)。

    兼容性和支持


    该产品设计用于SMT贴装,与市面上主流的表面贴装设备高度兼容。Murata公司提供详尽的技术支持和售后服务,包括安装指导、调试帮助及故障排除等服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后出现开路 | 确保使用指定的焊料(Sn-3.0Ag-0.5Cu)进行焊接 |
    | 产品出现异常噪声 | 检查PCB布局是否存在错误布线或者不良接地 |
    | 产品阻抗变化超出规定值 | 重新检查焊接条件,确保焊接过程符合标准工艺要求 |

    总结和推荐


    综上所述,Murata的DLW5ATN系列线绕型共模扼流圈凭借其出色的高频噪声抑制能力和可靠的工作性能,非常适合作为电源和信号线路保护的关键部件。对于需要高可靠性、低电磁干扰的设计来说,这款产品无疑是一个理想的选择。因此,我们强烈推荐使用此产品以优化您的设计方案并提升整体系统的性能。

DLW5ATN851SQ2L参数

参数
线路数量 2
额定电压-AC -
额定电压-DC 50V
阻抗 850Ω@ 100MHz
电感值 -
直流电阻 73mΩ
额定电流 1.5A
长*宽*高 5mm*3.6mm*2.35mm
通用封装 2014
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 卷带包装

DLW5ATN851SQ2L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

DLW5ATN851SQ2L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 共模滤波器 MURATA MANUFACTURING DLW5ATN851SQ2L DLW5ATN851SQ2L数据手册

DLW5ATN851SQ2L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ ¥ 4.245
4000+ ¥ 4.1176
库存: 600
起订量: 400 增量: 400
交货地:
最小起订量为:400
合计: ¥ 1698
