DLW5BTN142SQ2L

产品分类: 共模滤波器
产品描述: 50V 1.5A 2 1.4KΩ@ 100MHz 40mΩ(Typ) 2020 水平安装,贴片安装 5mm*5mm*2.5mm
供应商型号: F-DLW5BTN142SQ2L
供应商: 海外现货
标准整包数: 700

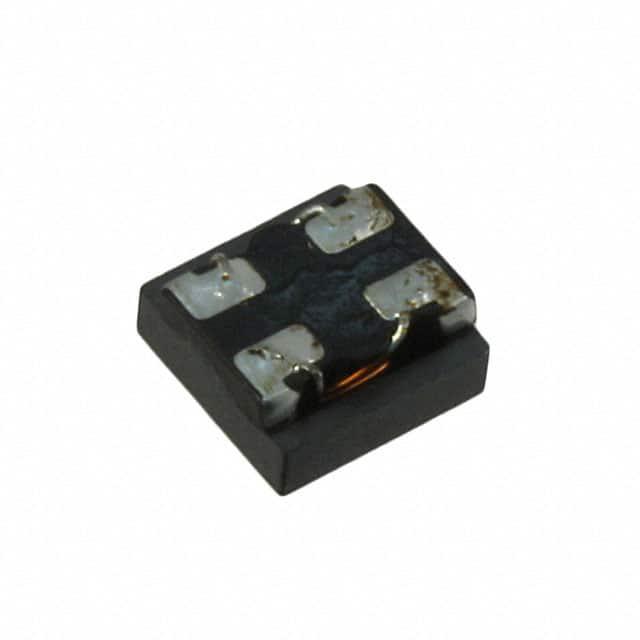

MURATA MANUFACTURING 共模滤波器 DLW5BTN142SQ2L

DLW5BTN142SQ2L概述

    噪声抑制产品:共模扼流圈

    1. 产品简介


    本产品为共模扼流圈(Common Mode Choke Coil),属于噪声抑制产品中的电磁干扰抑制滤波器,适用于大电流应用。共模扼流圈主要用于电子设备中的电磁干扰(EMI)抑制,可以有效减少电磁干扰对设备的干扰,特别适用于电源线路、通信接口等需要高效抑制电磁干扰的应用场景。本产品型号为DLW5BT系列,属于线绕型共模扼流圈,用于高电流场合。

    2. 技术参数


    | 参数 | 描述 |

    | 尺寸(mm) | 长(L)5.0±0.3,宽(W)5.0±0.3,高(T)2.35±0.15 |
    | 标称阻抗(Ω) | 100Ω(典型值) |
    | 额定电流 | 6000mA(典型值) |
    | 额定电压 | 50Vdc |
    | 绝缘电阻 | 10M ohm |
    | 工作温度范围 | -40至+85°C |
    | 交流电阻 | 0.009Ω±40%(典型值) |

    3. 产品特点和优势


    - 高效的EMI抑制能力:DLW5BT系列共模扼流圈在高频段具有高阻抗,能够有效地抑制高频噪声和干扰,确保设备稳定运行。
    - 大电流处理能力:额定电流高达6000mA,适用于需要处理大电流的电源线路和通讯接口。
    - 宽工作温度范围:能够在-40至+85°C的温度范围内正常工作,适应各种环境条件。
    - 优异的绝缘性能:具备高绝缘电阻,能防止漏电现象发生,确保安全可靠。

    4. 应用案例和使用建议


    - 电源线路:适用于电源线路中的EMI抑制,特别是在开关电源中,可以显著降低传导噪声。
    - 通信接口:在高速通信接口中,如USB、HDMI等,能够有效减少电磁干扰对信号传输的影响。
    - 使用建议:建议在安装时保持产品与散热良好的基板接触,以提高散热效果;同时应注意焊点的可靠性和一致性,避免焊接不良导致失效。

    5. 兼容性和支持


    - 兼容性:DLW5BT系列共模扼流圈可与其他标准电子元件良好兼容,方便在现有电路设计中集成使用。
    - 技术支持:Murata公司提供详细的技术文档和专业支持,帮助客户解决使用过程中遇到的问题,确保产品的最佳性能。

    6. 常见问题与解决方案


    - 问题一:产品过热,无法达到额定电流。
    - 解决方案:检查安装位置的散热情况,必要时增加散热措施;确保周围环境温度不超出产品的工作温度范围。
    - 问题二:焊接后产品不稳定。
    - 解决方案:检查焊接工艺,确保焊点均匀且无虚焊;确认焊料质量符合要求。

    7. 总结和推荐


    总的来说,Murata公司的DLW5BT系列共模扼流圈在电磁干扰抑制方面表现出色,具有高效的噪声抑制能力和大电流处理能力。适用于电源线路、通信接口等多种应用场景,能够有效提升设备的整体性能和稳定性。推荐在需要高可靠性EMI抑制的电子设备中选用该产品。

DLW5BTN142SQ2L参数

参数
电感值 -
直流电阻 40mΩ(Typ)
额定电流 1.5A
线路数量 2
额定电压-AC -
额定电压-DC 50V
阻抗 1.4KΩ@ 100MHz
长*宽*高 5mm*5mm*2.5mm
通用封装 2020
安装方式 水平安装,贴片安装
零件状态 停产
包装方式 卷带包装

DLW5BTN142SQ2L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

DLW5BTN142SQ2L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 共模滤波器 MURATA MANUFACTURING DLW5BTN142SQ2L DLW5BTN142SQ2L数据手册

DLW5BTN142SQ2L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
700+ $ 0.2701 ¥ 2.2881
1400+ $ 0.2677 ¥ 2.2677
2100+ $ 0.2653 ¥ 2.2473
库存: 6300
起订量: 700 增量: 700
交货地:
最小起订量为:700
合计: ¥ 1601.67
