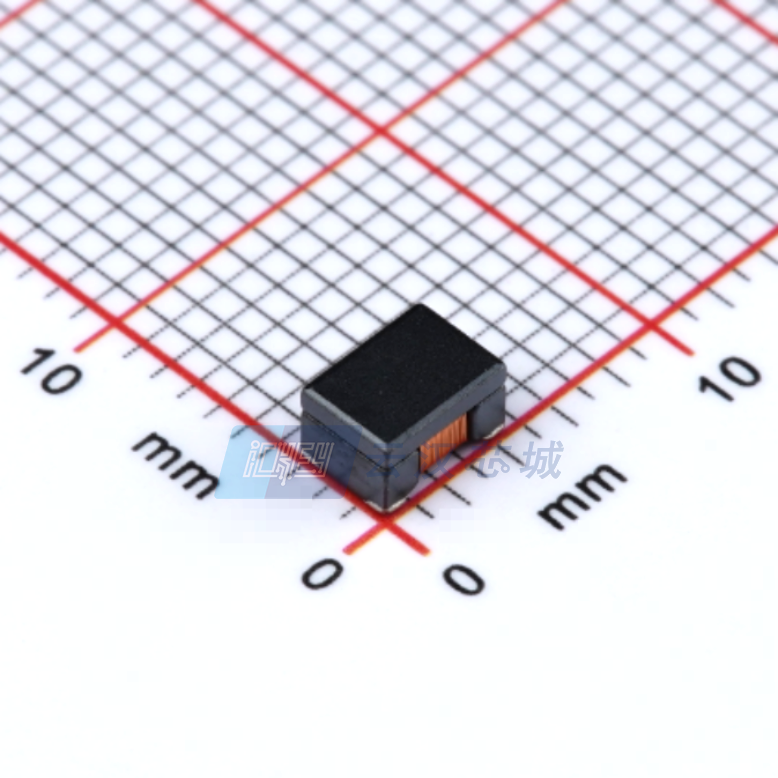

DLW43SH220XK2L

产品分类: 共模滤波器
产品描述: 50V 310mA 2 22μH@ 100kHz 600mΩ 1812 贴片安装 4.5mm*3.2mm*2.8mm
供应商型号: 31M-DLW43SH220XK2L
供应商: 云汉优选
标准整包数: 1
MURATA MANUFACTURING 共模滤波器 DLW43SH220XK2L

DLW43SH220XK2L概述


    产品简介


    产品类型: 无线绕组片式共模扼流圈
    主要功能: 过滤电磁干扰(EMI),提供共模电感(Common Mode Inductance)
    应用领域: 汽车电子,包括发动机控制系统、车身电子系统、信息娱乐系统等

    技术参数


    - 型号及规格: DLW43SH110XK2L, DLW43SH220XK2L, DLW43SH510XK2L, DLW43SH101XK2L
    - 共模电感值: 11μH, 22μH, 51μH, 100μH (在指定频率下)
    - 额定电压: 50V DC
    - 耐压: 125V DC
    - 额定电流: 360mA, 310mA, 230mA, 200mA
    - 直流电阻: 0.5Ω, 0.6Ω, 1.0Ω, 2.0Ω
    - 绝缘电阻: 最小10MΩ
    - 工作温度范围: -40°C 到 +125°C
    - 存储温度范围: -40°C 到 +125°C

    产品特点和优势


    1. 高可靠性: 符合AEC-Q200标准,通过多项耐久性测试。
    2. 宽温度范围: 能够在极端环境下稳定工作,适用于各种恶劣条件。
    3. 高共模电感: 提供多种共模电感值选择,适用于不同应用场景。
    4. 小型化设计: 尺寸紧凑,适合在有限空间内安装。
    5. 耐用性强: 经受高温、振动和湿度等严苛环境考验,保持长期稳定性。

    应用案例和使用建议


    - 应用场景: 在汽车电子系统中用于抑制电磁干扰,提高系统的抗干扰能力。
    - 使用建议: 安装时应避免对组件施加机械应力,尤其是在板子弯曲和分离过程中。确保焊接过程中的温度控制,防止过高的温度造成损坏。同时,在清洗产品附近区域时,需小心操作以避免损伤线圈。

    兼容性和支持


    - 兼容性: 与标准焊锡工艺兼容,建议使用Sn-3.0Ag-0.5Cu合金进行焊接。
    - 厂商支持: 厂商提供详细的技术支持和售后服务,确保客户能够充分利用产品的所有功能。

    常见问题与解决方案


    - 问题1: 焊接后产品失效
    解决方案: 检查焊接温度和时间,确保符合标准焊接曲线要求。检查是否存在过度焊接导致的故障。

    - 问题2: 使用过程中出现短路
    解决方案: 检查产品周围的机械应力和环境因素,确保产品未受到过大的压力或腐蚀气体的影响。

    总结和推荐


    综上所述,这款由Murata生产的无线绕组片式共模扼流圈在性能和可靠性方面表现出色。其广泛的应用范围和高度的兼容性使其成为汽车电子和其他工业领域的理想选择。强烈推荐使用该产品以提升系统的整体性能和可靠性。

DLW43SH220XK2L参数

参数
直流电阻 600mΩ
额定电流 310mA
线路数量 2
额定电压-AC -
额定电压-DC 50V
阻抗 -
电感值 22μH@ 100kHz
长*宽*高 4.5mm*3.2mm*2.8mm
通用封装 1812
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

DLW43SH220XK2L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

DLW43SH220XK2L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 共模滤波器 MURATA MANUFACTURING DLW43SH220XK2L DLW43SH220XK2L数据手册

DLW43SH220XK2L封装设计

查看详情并下载
Symbol
Footprint
3D Model
