DE11XRB150KA4BR01F

产品分类: 陶瓷电容
产品描述: 15pF ±10% 500V(AC) 通孔安装 6mm*6mm*9mm
供应商型号: 2845446
供应商: 海外现货
标准整包数: 1

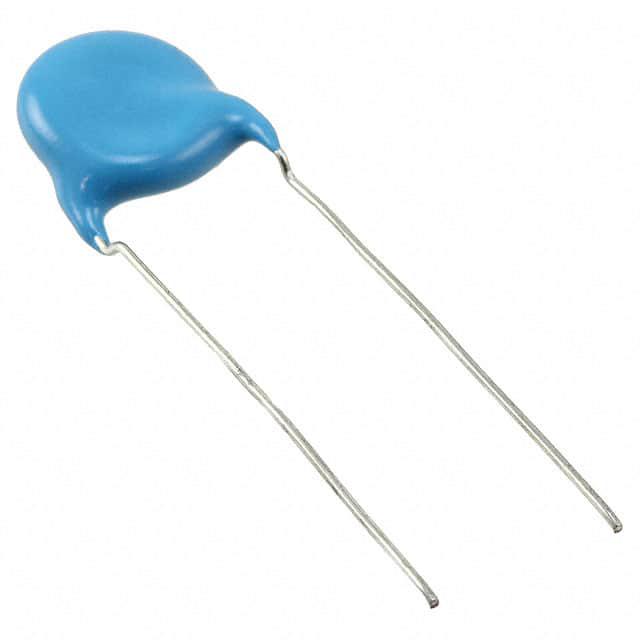

MURATA MANUFACTURING 陶瓷电容 DE11XRB150KA4BR01F

DE11XRB150KA4BR01F概述


    产品简介


    RB型陶瓷电容器是一种通用型电容器,适用于各种电气设备。这类电容器是通过安全标准认证的铅型盘状陶瓷电容器,符合X1/Y1等级,能够承受高电压和恶劣的工作环境。主要应用领域包括家用电器、工业控制设备以及通信系统等。

    技术参数


    - 额定电压:X1等级为760V(有效值),Y1等级为500V(有效值)
    - 工作温度范围:-40°C 至 +125°C
    - 电容容差:根据型号不同,容差范围从±10%到±20%
    - 绝缘电阻:最小10000MΩ(在DC500±50V下测量)
    - 介电强度:交流4000V(50/60Hz)耐压测试60秒无损坏
    - 耗散因子:最大2.5%(在20°C下测量)
    - 自发热:最高不超过20°C(环境温度25°C)

    产品特点和优势


    - 安全性:已通过UL/cUL、ENEC、DIN60384-14、EN60384-14、IEC60384-14等多项国际安全认证,确保了在高电压和高电流环境下的安全性。
    - 可靠性:能够在极端工作环境下保持稳定性能,如高温、低温以及振动冲击等。
    - 环保性:符合卤素自由要求,有助于减少环境污染。

    应用案例和使用建议


    应用案例:在家庭自动化系统中的电源模块,用于保证系统的正常运行;在电力供应系统中作为滤波和储能组件。
    使用建议:在安装时要注意避免过度振动和冲击,以免损坏内部连接。在焊接过程中,应控制焊接温度在400°C以内,并限制焊接时间不超过3.5秒,以防止热冲击造成的损伤。此外,在完成组装后应避免直接进行超声波清洗,以防止引线疲劳破坏。

    兼容性和支持


    这些电容器设计用于广泛的应用,包括通用电气设备。关于与其他电子元器件或设备的兼容性,制造商提供了详细的测试报告和验证资料。对于技术支持和售后服务,制造商承诺提供及时响应和技术支持服务。

    常见问题与解决方案


    1. 问题:如何处理安装过程中的引线问题?
    - 解决方法:避免过度振动和冲击,确保在焊接时使用正确的焊接条件(如温度不超过400°C,焊接时间不超过3.5秒)。
    2. 问题:如何进行性能检查?
    - 解决方法:在使用前应检查产品是否有外观缺陷,并进行电气性能测试,如绝缘电阻、介电强度等,确保产品满足技术规格要求。

    总结和推荐


    综上所述,RB型陶瓷电容器是一款高性能、高可靠性的产品,非常适合在高压、高温、高振动等复杂环境下使用。产品通过了多项国际安全认证,确保了其在各类应用中的安全性和稳定性。推荐在需要高可靠性和严苛环境适应能力的应用中选用该产品。

DE11XRB150KA4BR01F参数

参数
电容值 15pF
容差 ±10%
温度系数 -
额定电压 500V(AC)
长*宽*高 6mm*6mm*9mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

DE11XRB150KA4BR01F厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

DE11XRB150KA4BR01F数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING DE11XRB150KA4BR01F DE11XRB150KA4BR01F数据手册
