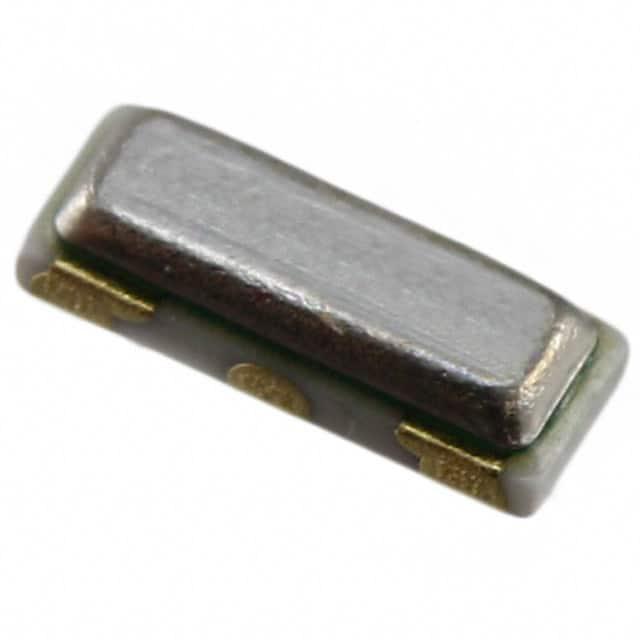

CSTCE8M00G52-R0

产品分类: 无源晶振
产品描述: 10pF ±0.5% ±0.2% 8MHz 40Ω 1206 贴片安装 3.2mm*1.3mm*790μm
供应商型号: 31M-CSTCE8M00G52-R0
供应商: 云汉优选
标准整包数: 5
MURATA MANUFACTURING 无源晶振 CSTCE8M00G52-R0

CSTCE8M00G52-R0概述

    陶瓷谐振器(CERALOCK®)产品手册

    1. 产品简介


    陶瓷谐振器(CERALOCK®) 是由高稳定性压电陶瓷制成的机械谐振器,主要用于生成参考信号。这些谐振器主要通过陶瓷元件的尺寸和厚度来调整频率。随着集成电路技术的发展,各种设备越来越多地采用单芯片微处理器进行控制。CERALOCK® 可作为大多数基于微处理器设备中的时钟元件。在未来,由于其高稳定性、非调节性能、微型尺寸和成本节约,CERALOCK® 将会在更多应用中得到使用。典型应用包括电视、录像机、汽车电子设备、电话、复印机、相机、语音合成器、通信设备、遥控器和玩具。

    2. 技术参数


    - 电气规格
    - kHz 频段 CSBLA 系列:频率范围为 375 至 699 kHz,容差为 ±0.2% 至 ±0.5%,额定中心频率为 430 到 509 kHz 和 510 到 699 kHz。
    - MHz 频段 CSTLS 系列:频率范围为 3.40 至 10.00 MHz,内置负载电容为 5 pF 至 30 pF,容差为 ±0.1% 至 ±0.5%。
    - MHz 频段 CSACW 系列:频率范围为 20.01 至 70.00 MHz,内置负载电容为 5 pF 或 6 pF,容差为 ±0.1% 至 ±0.5%。
    - 机械和环境规格
    - 工作温度范围:-20°C 至 +80°C。
    - 湿度范围:0% 至 85% RH(非冷凝)。

    3. 产品特点和优势


    - 高频率稳定度:相比石英晶体,CERALOCK® 的频率稳定性更接近于 LC 或 RC 振荡电路,温度系数为 10^-5/°C。
    - 小尺寸和轻量级:陶瓷谐振器是石英晶体的一半大小。
    - 低成本且无需调节:CERALOCK® 由于大规模生产,因此价格较低且具有高稳定性。
    - 不受外部电路和供电电压波动影响:不同于 RC 或 LC 电路,CERALOCK® 使用机械共振,基本不受外部电路和供电电压波动的影响。

    4. 应用案例和使用建议


    - 应用案例:适用于微处理器系统、远程控制 IC、办公设备 IC、各种 IC 等多种应用场景。
    - 使用建议:
    - 设计时需注意防止外部干扰。
    - 调整时要注意容差和稳定性。
    - 根据具体应用选择合适的封装形式。

    5. 兼容性和支持


    - 兼容性:CERALOCK® 可以与多种电子元件和设备兼容。
    - 支持:Murata Manufacturing Co., Ltd. 提供技术支持和维护服务。

    6. 常见问题与解决方案


    - Q: 如何选择合适的频率范围?
    - A: 选择频率范围时,需根据具体应用场景和要求确定所需的频带范围。
    - Q: 在清洗过程中如何避免损坏?
    - A: 清洗前需咨询 Murata 制造公司关于超声波清洗条件,避免可能的损害。
    - Q: 如何处理超声波清洗条件的查询?
    - A: 直接联系 Murata 的销售代表或产品工程师获取详细信息。

    7. 总结和推荐


    CERALOCK® 以其高稳定性、小型化和低成本的优势,成为广泛应用的理想选择。它不仅适用于微处理器系统的时钟组件,还能满足各种设备对高密度和小型化的要求。建议在选用时考虑具体的应用场景和需求,并确保了解详细的产品规格和技术要求。
    综上所述,CERALOCK® 是一个值得推荐的高品质产品,适合各种应用场合。

CSTCE8M00G52-R0参数

参数
负载电容 10pF
频率稳定性 ±0.2%
频率容差 ±0.5%
等效串联电阻 40Ω
频率 8MHz
驱动电平 -
长*宽*高 3.2mm*1.3mm*790μm
通用封装 1206
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

CSTCE8M00G52-R0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

CSTCE8M00G52-R0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING CSTCE8M00G52-R0 CSTCE8M00G52-R0数据手册

CSTCE8M00G52-R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
