首页  >  产品百科  >  DHRB34C102M2FB

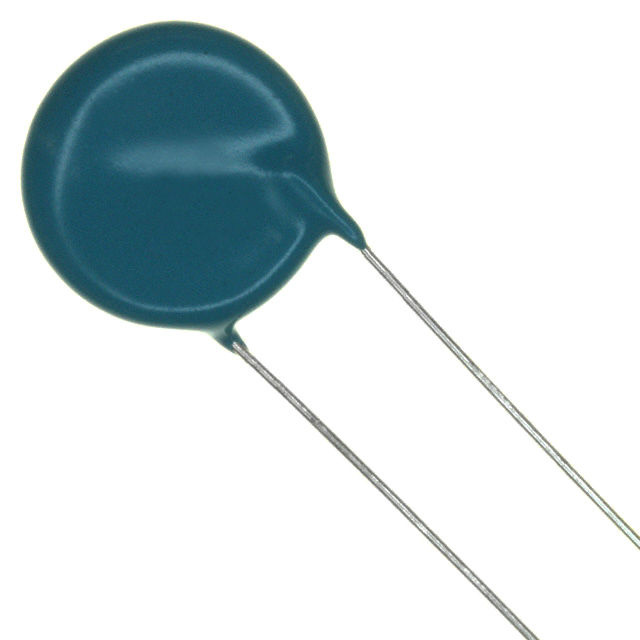

DHRB34C102M2FB

产品分类: 陶瓷电容
产品描述: 1nF ±20% 15KV 通孔安装 18mm*8.2mm*23mm
供应商型号: 31M-DHRB34C102M2FB
供应商: 云汉优选
标准整包数: 1
MURATA MANUFACTURING 陶瓷电容 DHRB34C102M2FB

DHRB34C102M2FB概述


    产品简介


    Murata Manufacturing Co., Ltd. C41E-2系列高电压陶瓷电容器(DC10-40kV)
    高电压陶瓷电容器是专门设计用于承受高达40kV的直流电压的应用。这类电容器以其卓越的热稳定性和湿度防护能力,适用于多种高压电器设备中。C41E-2系列包括径向引线型(DHR系列)和封装型(DHS系列),提供了从DC10kV到DC40kV的不同额定电压选项。

    技术参数


    | 参数 | DHR系列 | DHS系列 |
    |
    | 额定电压 | DC10kV 至 DC40kV | DC10kV 至 DC40kV |
    | 容量范围 | 100pF 至 1000pF | 100pF 至 1000pF |
    | 尺寸规格 | 直径8.0mm至18.0mm | 体直径20mm至60mm |
    | 引线间距 | 9.5mm 至 12.7mm | 根据型号不同而不同 |
    | 引线直径 | 0.65mm 至 0.8mm | 0.65mm 至 0.8mm |
    | 容差 | ±10% 或 ±20% | ±10% 或 ±20% |
    工作环境
    - 工作温度范围:-25°C 至 +100°C
    - 存储温度范围:-25°C 至 +100°C
    - 湿度:相对湿度可达95%

    产品特点和优势


    Murata C41E-2系列具有以下几个显著特点和优势:
    1. 小尺寸:适合空间受限的设计。
    2. 耐高温和防潮:可以在严苛的环境下稳定运行。
    3. 阻燃材料涂层:采用环氧树脂涂层,提高安全性和可靠性。
    4. 高耐压:可承受高达40kV的直流电压,广泛应用于高压电器设备中。

    应用案例和使用建议


    应用案例:
    - 彩色电视倍频器和倍增器:用于提升电视信号的质量。
    - 高压直流电源:适用于医疗X光机、空气净化器、激光器等设备。
    - 显示器调焦电路:提高图像显示质量。
    使用建议:
    1. 在使用时需要确保周围环境的温湿度条件符合要求。
    2. 确保连接的电路中没有交流或脉动电流,以避免电容器过早损坏。
    3. 使用前需进行详细的性能测试,特别是耐压测试和温度特性测试。

    兼容性和支持


    兼容性:这些电容器适用于各种高压电器设备,但需根据具体应用需求选择合适的型号。
    支持服务:Murata公司提供详细的技术文档和支持服务,帮助用户正确安装和使用电容器。

    常见问题与解决方案


    1. 问题: 电容器表面出现烧伤现象。
    - 解决方案: 检查电容器周围是否存在交流或脉动电流,必要时更换电容器。

    2. 问题: 容量变化超出预期。
    - 解决方案: 检查电容器的焊接质量和温度环境,确保其正常工作。

    总结和推荐


    Murata C41E-2系列高电压陶瓷电容器凭借其出色的耐高温和防潮性能,以及高耐压特性,在多种高压电器设备中表现出色。它的小尺寸和阻燃涂层进一步提升了其可靠性和安全性。如果您正在寻找能够满足高压应用需求的电容器,Murata C41E-2系列是您的理想选择。强烈推荐该产品给需要高性能电容器的用户。

DHRB34C102M2FB参数

参数
电容值 1nF
容差 ±20%
温度系数 -
额定电压 15KV
长*宽*高 18mm*8.2mm*23mm
安装方式 通孔安装
零件状态 停产
包装方式 散装

DHRB34C102M2FB厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

DHRB34C102M2FB数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING DHRB34C102M2FB DHRB34C102M2FB数据手册
