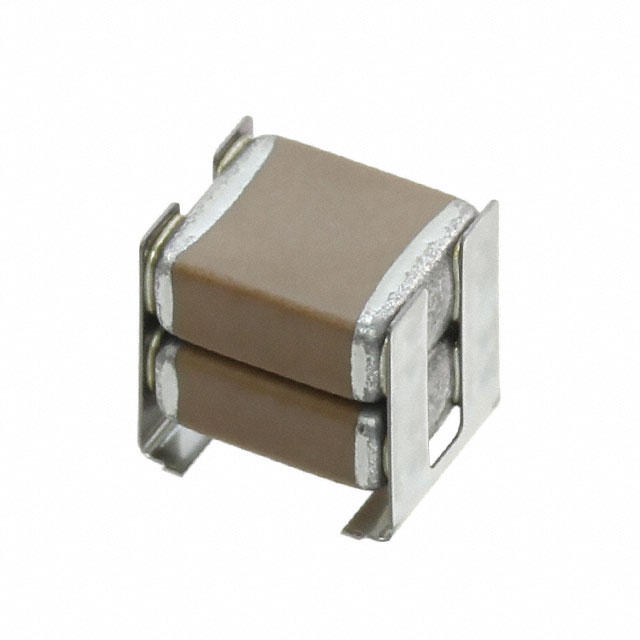

KCM55WR7YA476MH01K

产品分类: 陶瓷电容
产品描述: 47μF ±20% X7R 35V 贴片安装 6.1mm*5.3mm*6.4mm
供应商型号: 3581446
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING 陶瓷电容 KCM55WR7YA476MH01K

KCM55WR7YA476MH01K概述

    金属端子型多层陶瓷电容器(汽车专用)技术手册概述

    产品简介


    金属端子型多层陶瓷电容器(KCM55系列)适用于汽车领域的应用,这些电容器符合AEC-Q200标准,可承受直流电压范围为25V至100V。本系列产品在印刷电路板(PCB)设计中具有高可靠性,适合用于车载电子系统,如发动机管理系统和车身控制模块。

    技术参数


    - 电容值范围:未明确提及,具体数值需要参考详细数据表
    - 额定电压:25V至100V
    - 温度特性:X7R, X7T(取决于具体型号)
    - 电气特性:高介电常数类型,电容值随施加电压变化
    - 工作温度范围:-55°C至+125°C
    - 尺寸:根据型号不同,尺寸会有差异
    - 储存条件:室温+5°C至+40°C,相对湿度20%至70%

    产品特点和优势


    - 高可靠性和稳定性:电容器具有优异的温度稳定性和长期工作稳定性,确保在复杂工作环境中性能不下降。
    - 紧凑设计:体积小,便于在狭小空间内安装和布局。
    - 耐腐蚀性:特别处理过的端子电极和引线,可有效防止因存储不当导致的氧化和腐蚀。
    - 宽工作温度范围:能够在极端环境下保持稳定性能,满足汽车工业的严格要求。

    应用案例和使用建议


    - 应用案例:适用于汽车引擎管理系统、车身控制模块和车载娱乐系统等。
    - 使用建议:
    - 在使用前确认电容值和电压特性是否符合需求。
    - 确保电路中的电压不超过电容器的额定电压。
    - 使用时注意散热,特别是在高频和脉冲电压条件下,以避免过热。


    兼容性和支持


    - 兼容性:KCM55系列电容器具有良好的兼容性,可以与其他标准组件配合使用。
    - 技术支持:制造商提供详细的安装指南和维护手册,客户可以通过销售代表或产品工程师获取相关支持。

    常见问题与解决方案


    - 问题1:电容器出现开路现象。
    - 解决方案:检查电容器焊接点是否松动,如有必要重新焊接。
    - 问题2:电容器内部出现击穿。
    - 解决方案:确认电路中的施加电压是否超过电容器的额定值,调整电路设计或更换更合适的电容器。
    - 问题3:电容器在高温下性能下降。
    - 解决方案:增加散热措施,如添加散热片或优化散热路径。

    总结和推荐


    总体而言,金属端子型多层陶瓷电容器(KCM55系列)是一款高性能、高可靠性的电容器,适合在汽车电子系统中广泛应用。其优越的温度稳定性、高介电常数特性和广泛的工作温度范围使其成为业界认可的优质选择。尽管存在一些安装和维护上的注意事项,但通过遵循制造商的指导原则,可以最大限度地发挥其性能并延长使用寿命。因此,我们强烈推荐该系列产品在各种汽车电子系统中的使用。

KCM55WR7YA476MH01K参数

参数
电容值 47μF
容差 ±20%
温度系数 X7R
额定电压 35V
长*宽*高 6.1mm*5.3mm*6.4mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

KCM55WR7YA476MH01K厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

KCM55WR7YA476MH01K数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING KCM55WR7YA476MH01K KCM55WR7YA476MH01K数据手册
