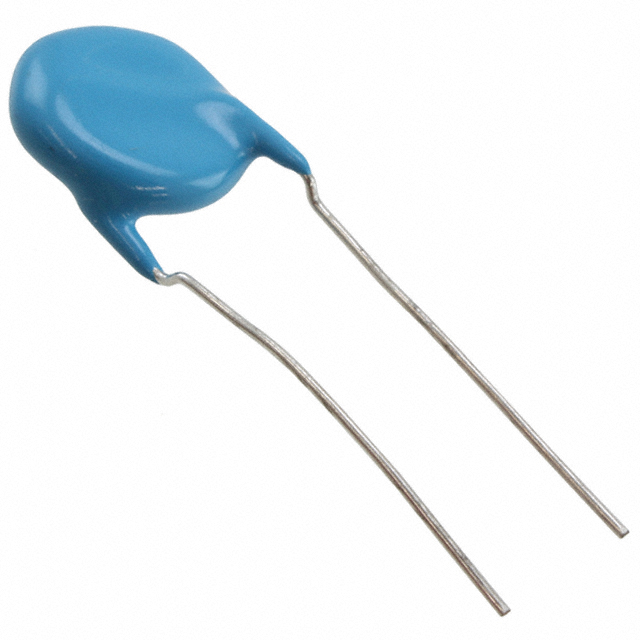

DE1E3KX472MN5AA01

产品分类: 陶瓷电容
产品描述: 4.7nF ±20% 250V(AC) 通孔安装 15mm*8mm*19mm
供应商型号: 490-6013-1-ND
供应商: Digi-Key
标准整包数: 1
MURATA MANUFACTURING 陶瓷电容 DE1E3KX472MN5AA01

DE1E3KX472MN5AA01概述

    电子元器件产品技术手册解析

    产品简介


    本技术手册描述的产品是一款用于电力电子应用的薄膜电容器。这种类型的电容器以其高可靠性、长寿命和稳定性能而著称。主要应用于开关电源、逆变器、电磁干扰(EMI)滤波器、家用电器和工业设备等领域。通过精确控制其电容量和额定电压,这些电容器能够确保设备在各种复杂的工作环境中保持良好的性能。

    技术参数


    - 尺寸参数:
    - 最大外径:15.0毫米
    - 最大厚度:8.0毫米
    - 引脚间距:10.0±1.0毫米
    - 引脚直径:0.6+0.1/-0.05毫米
    - 涂漆垂滴:至压接端部
    - 电气参数:
    - 额定电压:250Vac(r.m.s.)
    - 容量范围:4700pF ±20%
    - 温度特性:E(JIS)标准
    - 温度变化率:+20% / -55%
    - 温度范围:-25℃至85℃
    - 工作温度范围:-40℃至125℃

    产品特点和优势


    该电容器具有以下显著特点:
    - 高稳定性:能够在广泛的温度范围内保持稳定的电容值。
    - 高可靠性和长寿命:适用于长期稳定工作的环境。
    - 紧凑设计:较小的体积使其易于安装和集成到各种设备中。
    - 高标准认证:符合X1/Y1等级认证,适用于高压电路。

    应用案例和使用建议


    此电容器适用于多种设备,例如:
    - 开关电源:在高频电路中提供高效的能量存储。
    - 逆变器:帮助稳定逆变过程中的电流波动。
    - 电磁干扰(EMI)滤波器:吸收多余的噪声并提高信号纯净度。
    使用建议:
    - 在选择电容器时,请根据具体的应用需求确定其容量、额定电压及工作温度范围。
    - 确保引脚间距和直径符合设备设计要求,以便顺利装配。
    - 注意环境温度的变化可能会影响电容值的稳定性,建议进行充分测试以确保设备正常运行。

    兼容性和支持


    - 兼容性:该电容器可以与多种不同的设备和电路板无缝连接,特别是在需要高稳定性的场合。
    - 支持:制造商提供了详尽的技术支持和售后服务,包括产品规格查询、安装指导和技术咨询等。如果在使用过程中遇到任何问题,可以通过Murata官方网站或Arrow.com平台联系客服获取帮助。

    常见问题与解决方案


    - 问题1:如何确认该电容器适合我的项目?
    - 解决方案:查阅产品手册,对比所需电容量、额定电压及工作温度范围是否满足项目要求。
    - 问题2:如何正确安装此电容器?
    - 解决方案:确保引脚间距和直径与电路板匹配,焊接前进行彻底清洁并使用适当的焊接工艺。

    总结和推荐


    综上所述,这款由Murata公司生产的薄膜电容器具备优异的电气特性和广泛的应用范围。它不仅能够满足大多数电力电子设备的需求,而且在设计和制造方面均达到高标准。因此,强烈推荐将其用于需要高性能和高可靠性的应用场合。

DE1E3KX472MN5AA01参数

参数
电容值 4.7nF
容差 ±20%
温度系数 -
额定电压 250V(AC)
长*宽*高 15mm*8mm*19mm
安装方式 通孔安装
包装方式 弹夹装

DE1E3KX472MN5AA01厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

DE1E3KX472MN5AA01数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING DE1E3KX472MN5AA01 DE1E3KX472MN5AA01数据手册

DE1E3KX472MN5AA01封装设计

查看详情并下载
Symbol
Footprint
3D Model
