RDER72J154K5E1H03A

产品分类: 陶瓷电容
产品描述: 150nF ±10% X7R 630V 通孔安装 7.5mm*4mm*8mm
供应商型号: F-RDER72J154K5E1H03A
供应商: 海外现货
标准整包数: 1500

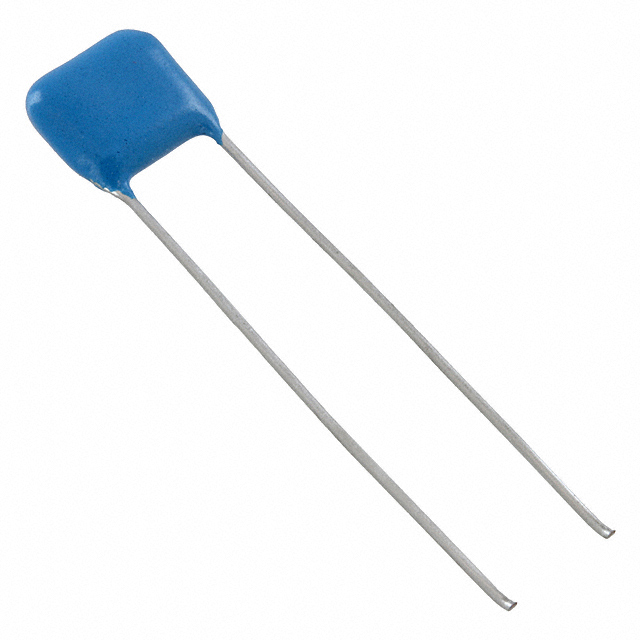

MURATA MANUFACTURING 陶瓷电容 RDER72J154K5E1H03A

RDER72J154K5E1H03A概述

    电子元器件产品技术手册:Murata RDE系列多层陶瓷电容器

    产品简介


    Murata RDE系列多层陶瓷电容器(MLCC)是一种适用于通用电子设备的引线式电容器。其主要功能包括稳定电路中的电压、滤波以及提供旁路电容,广泛应用于通信设备、消费电子产品、工业控制设备等多个领域。这些电容器采用高品质陶瓷材料制造,具有出色的电气特性和稳定的性能。

    技术参数


    以下是Murata RDE系列多层陶瓷电容器的技术规格:
    - 额定电压范围:
    - DC250V
    - DC500V
    - DC630V
    - DC1000V
    - 电容范围:
    - 1000pF 至 68000pF
    - 温度特性:
    - X7R (Class 2)
    - 容差:
    - ±10%
    - ±20%
    - 尺寸:
    - 不同型号的长度(L)和宽度(W)不同,具体请参见型号列表
    - 引脚样式:
    - 直型引脚
    - 内置卡扣引脚
    - 缠绕带式引脚

    产品特点和优势


    - 高可靠性:采用优质的陶瓷材料,确保长期稳定性。
    - 宽温范围:可在-55°C到125°C的温度范围内正常工作。
    - 多种封装选择:提供了多种尺寸和引脚样式,满足不同应用需求。
    - 高精度:电容值精确且稳定,适用于需要高精度的应用场合。
    - 自我生热低:相较于其他同类产品,具有较低的自身发热特性,保证长时间运行下的可靠性。

    应用案例和使用建议


    - 应用案例:
    - 电源管理:用于稳定电路中的电压,减少纹波电流。
    - 滤波电路:作为输入滤波电容,过滤高频干扰。
    - 通信设备:作为耦合电容,实现信号的隔离和传输。
    - 使用建议:
    - 在使用时,应确保工作电压不超过额定电压,以避免击穿现象。
    - 使用高频率电流或脉冲电流时,应考虑到自生热问题,并采取适当的散热措施。
    - 避免暴露在高温、高湿环境中,以免影响电容器性能。

    兼容性和支持


    - 兼容性:
    - Murata RDE系列电容器与多种电子设备兼容,可以方便地集成到不同的电路板设计中。
    - 支持和服务:
    - Murata公司为客户提供详尽的技术支持,包括使用说明、常见问题解答和技术咨询服务。

    常见问题与解决方案


    - 问题一:电容器在高湿度环境下工作时,性能下降。
    - 解决方案:避免将电容器暴露在高湿度环境中,可考虑使用防潮密封包装。

    - 问题二:在高频率电路中使用时,电容器发热量增加。
    - 解决方案:选择具备较高额定电压的型号,并采取外部散热措施,如散热片或强制风冷。

    - 问题三:电容器出现电容值偏差。
    - 解决方案:确认使用前对电容器进行检测,确保电容值在允许的容差范围内。

    总结和推荐


    Murata RDE系列多层陶瓷电容器凭借其高可靠性和稳定的性能,在多个应用领域中表现出色。对于需要高性能电容器的电子设备制造商来说,这是一个值得信赖的选择。强烈推荐使用Murata RDE系列电容器,以获得最佳的电路稳定性和使用寿命。

RDER72J154K5E1H03A参数

参数
电容值 150nF
容差 ±10%
温度系数 X7R
额定电压 630V
长*宽*高 7.5mm*4mm*8mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

RDER72J154K5E1H03A厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

RDER72J154K5E1H03A数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING RDER72J154K5E1H03A RDER72J154K5E1H03A数据手册

RDER72J154K5E1H03A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.4104 ¥ 3.4758
3000+ $ 0.4067 ¥ 3.4448
4500+ $ 0.403 ¥ 3.4137
库存: 1500
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 5213.7
