DE1B3KX471KA4BN01F

产品分类: 陶瓷电容
产品描述: 470pF ±10% 250V(AC) 通孔安装 7mm*7mm*10mm
供应商型号: TU-DE1B3KX471KA4BN01F
供应商: 海外现货
标准整包数: 250

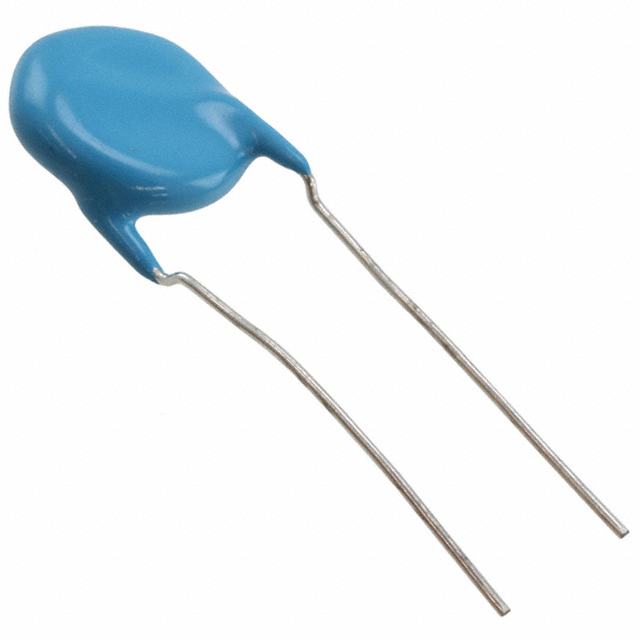

MURATA MANUFACTURING 陶瓷电容 DE1B3KX471KA4BN01F

DE1B3KX471KA4BN01F概述

    安全认证陶瓷电容器:高压陶瓷电容器(C85E系列)

    产品简介


    本产品目录是由村田制作所官方网站下载的《C85E安全认证陶瓷电容器/高压陶瓷电容器》技术手册,涵盖了一系列高性能的高压陶瓷电容器。这些产品广泛应用于交流滤波器、开关电源、适配器、调制解调器等领域。C85E系列产品符合欧盟RoHS标准,确保在应用中安全可靠。

    技术参数


    - 产品型号:C85E
    - 电压等级:250V AC (rms)
    - 温度范围:-55°C至+125°C
    - 额定电容:10pF 至 4700pF
    - 封装形式:直插式、短脚插件、长脚插件、带包装(带卷式)
    - 引线直径:0.6mm
    - 尺寸:长度(8mm至14mm)、宽度(5mm至7.5mm)、厚度(5mm至5.0mm)
    - 包装规格:单个包装、弹药包卷装

    产品特点和优势


    1. 紧凑设计:与类型KH相比,C85E系列产品尺寸缩小了25%,节省了空间。
    2. 高耐温性:温度范围可保证到125°C(UL认证85°C)。
    3. 高压强度:2000V(引线间距5mm),2600V(引线间距7.5mm)。
    4. 安全认证:通过了UL、CSA、VDE、BSI等多个国际安全标准认证。
    5. 阻燃保护:采用阻燃环氧树脂涂层(符合UL94V-0标准)。
    6. 成本效益:支持自动插入,适合大批量生产。

    应用案例和使用建议


    - 应用案例:适用于AC线滤波器、初级-次级耦合、D-A隔离及噪声吸收等领域。
    - 使用建议:由于具有高耐温性和高压强度,适合于高温环境下长期使用。建议在设计电路时充分考虑电容的温度和电压限制,避免过载。

    兼容性和支持


    - 兼容性:本产品可直接替换同类其他品牌产品,易于安装。
    - 支持服务:请联系村田制造的销售代表或工程师以获取详细的技术支持。

    常见问题与解决方案


    - 问题1:如何检查电容是否损坏?
    - 解决办法:可以使用万用表检测其电容值是否在标称范围内。
    - 问题2:电容在高温下工作是否稳定?
    - 解决办法:确保电容工作在标称温度范围内,如超过则需采取散热措施。
    - 问题3:如何确定正确的电容型号?
    - 解决办法:根据所需电压、电容值及安装方式选择合适型号,如不确定请咨询技术人员。

    总结和推荐


    综上所述,C85E系列安全认证陶瓷电容器具备紧凑设计、高耐温性、高压强度等优点,在多种应用场合中表现出色。特别是其高安全性认证使其成为安全关键型应用的理想选择。强烈推荐使用C85E系列产品,以满足您的电路设计需求。

DE1B3KX471KA4BN01F参数

参数
电容值 470pF
容差 ±10%
温度系数 -
额定电压 250V(AC)
长*宽*高 7mm*7mm*10mm
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 散装

DE1B3KX471KA4BN01F厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

DE1B3KX471KA4BN01F数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING DE1B3KX471KA4BN01F DE1B3KX471KA4BN01F数据手册

DE1B3KX471KA4BN01F封装设计

查看详情并下载
Symbol
Footprint
3D Model
