DMS-30PC-1-RS-C

产品分类: 面板测量仪
产品描述: Murata Power Solutions 直流数字电压表, LED显示器, 3.5位数
供应商型号: SXE-DMS-30PC-1-RS-C
供应商: 海外现货
标准整包数: 1

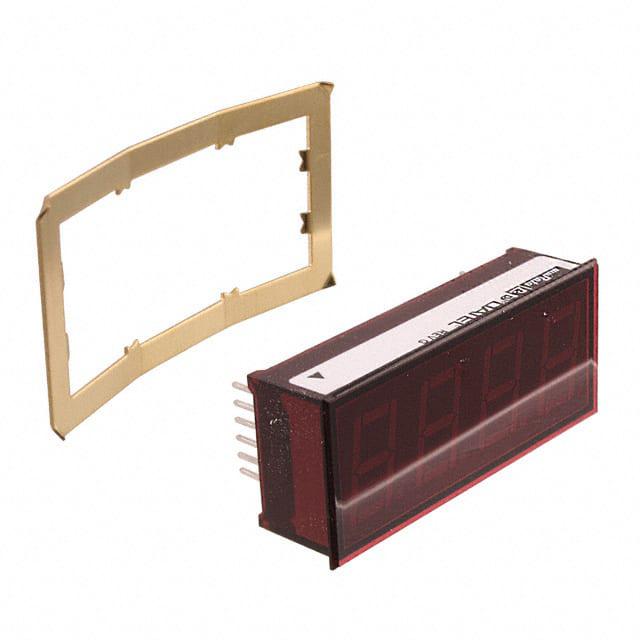

MURATA MANUFACTURING 面板测量仪 DMS-30PC-1-RS-C

DMS-30PC-1-RS-C概述

    DMS-30PC系列数字面板电压表技术手册解析

    产品简介


    DMS-30PC系列数字面板电压表是自包含的全功能设备,具备3½位LED显示屏。这些仪表尺寸小巧(2.17" x 0.92" x 0.56"),集成显示器、驱动器、参考电路和模数转换器于一体,形成一个单一的环氧封装单元。DMS-30PC系列提供四种不同的输入电压范围(±200mV, ±2V, ±20V, 和 ±200V),适用于各种工业应用,如过程控制、电源监控和数字电表。

    技术参数


    - 参考输出: 1.23V,±0.25% 初始精度,±0.15计数/℃稳定性。
    - 电源电压: +4.75V ~ +5.25V。
    - 输入阻抗: ±200mV和±2V输入为1000MΩ,±20V和±200V输入为1MΩ。
    - 过压保护: ±250V。
    - 共模电压范围: ±2V。
    - 采样率: 每秒2.5次。
    - 精度: ±1~3计数,温度漂移±0.2~0.4计数/℃。
    - 供电电流: 标准型号最大150mA,低功耗型号红色LED最大17mA,绿色或橙色LED最大100mA。
    - 显示类型和大小: 3½位数字,0.56"/14.2mm高LED。
    - 操作温度范围: 0℃到+60℃。

    产品特点和优势


    1. 高精度和稳定性: 稳定的双调节参考源,保证了初始精度和温度稳定性。
    2. 多颜色LED选择: 多种LED颜色可选,方便适应不同环境和需求。
    3. 小尺寸设计: 极其紧凑的设计,适合空间受限的应用。
    4. 广泛的电压范围: 可以测量从±200mV到±200V的不同电压范围。
    5. 易于安装: 12引脚DIP封装,具备防振动和防潮功能。

    应用案例和使用建议


    1. 过程控制(4至20mA测量): 通过简单的分流电阻将电流环路转换成电压进行测量。
    2. 电源监控: 例如,监测电源供应输出电压。
    3. 数字电表: 测量通过电流分流器产生的电压,从而实现电流测量。

    兼容性和支持


    DMS-30PC系列电压表与多种模块和应用板兼容,这些模块提供了额外的功能,如真有效值测量和隔离电源供应。厂商提供全面的技术支持和文档资源,以确保用户能够充分利用这些设备。

    常见问题与解决方案


    1. 问题: 长时间处于测试模式下,LED灯可能损坏。
    - 解决: 不要让设备长时间处于“测试”模式,最多不超过10秒。
    2. 问题: 输入信号超出±2V的共模电压范围。
    - 解决: 确保所有输入信号均保持在±2V范围内。

    总结和推荐


    DMS-30PC系列数字面板电压表以其精确度、稳定性和广泛的应用范围,在工业和实验室环境中表现优异。无论是作为独立的测量工具还是集成系统的一部分,它都能满足高标准的需求。强烈推荐在需要高精度、稳定性的应用场景中使用该产品。

DMS-30PC-1-RS-C参数

参数
安装方式 面板安装
应用等级 商业级
零件状态 在售
包装方式 盒装

DMS-30PC-1-RS-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

DMS-30PC-1-RS-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 面板测量仪 MURATA MANUFACTURING DMS-30PC-1-RS-C DMS-30PC-1-RS-C数据手册
