GCM188R91H103KA37D

产品分类: 陶瓷电容
产品描述: 10nF ±10% X8R 50V 0603 贴片安装 1.6mm(长度)*800μm(宽度)
供应商型号: 31M-GCM188R91H103KA37D
供应商: 云汉优选
标准整包数: 50

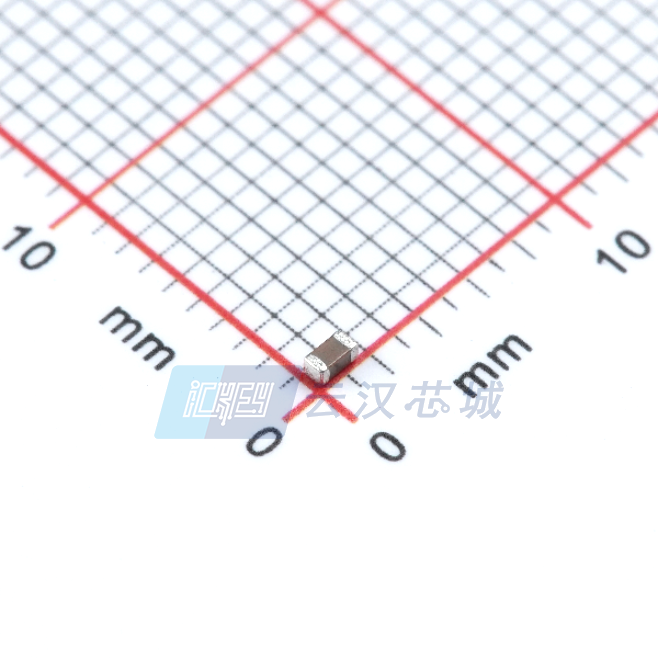

MURATA MANUFACTURING 陶瓷电容 GCM188R91H103KA37D

GCM188R91H103KA37D概述


    产品简介


    本产品是 Murata 公司生产的 GCM188R91H103KA37 贴片多层陶瓷电容器(MLCC),专门用于汽车电子设备。该电容器具备高介电常数特性,适用于需要高精度和稳定性的电路应用场合。该电容器的封装代码为 GCM188R91H103KA37-01,并具有 X8R 温度特性,这意味着它在极端温度变化下仍能保持相对稳定的电容值。

    技术参数


    - 产品型号:GCM188R91H103KA37
    - 温度特性:X8R
    - 标称电容:10000pF(10nF)
    - 额定电压:50VDC
    - 尺寸:0.8mm x 0.8mm(符合 0603 尺寸标准)
    - 容差:±10%
    - 温度范围:-55°C 到 +150°C
    - 湿度敏感等级:1
    - 包装方式:φ180mm/φ330mm 纸带卷盘(30000pcs/reel)
    - 包装单位:W8P4(4000pcs/reel 或 10000pcs/reel)

    产品特点和优势


    - 高介电常数:确保在较宽温度范围内的电容稳定性。
    - 宽工作温度范围:支持在极端温度环境下稳定运行。
    - 高可靠性:通过多项严格的测试认证,包括 AEC-Q200 测试标准。
    - 紧凑设计:适用于空间受限的应用,如车载电子系统。

    应用案例和使用建议


    - 应用案例:广泛应用于汽车电子控制系统、工业自动化、医疗设备等领域,特别是在需要高稳定性和可靠性的场合。
    - 使用建议:
    - 在高温环境下使用时,需注意散热,避免过热导致的电容失效。
    - 在焊接过程中,应采用适当的预热时间和温度,防止焊点质量问题。
    - 定期进行性能检测,确保其正常工作。

    兼容性和支持


    - 兼容性:可与大多数标准 SMT 生产线兼容。
    - 支持:提供全面的技术文档和客户支持服务,包括电容器的设计指南和性能评估报告。

    常见问题与解决方案


    - 问题1:电容值在高温下发生变化。
    - 解决方案:检查电路布局是否合理,避免因电路布置不合理导致的温度过高。

    - 问题2:电容器在高温下失效。
    - 解决方案:确保选用正确的型号,并遵循厂商提供的焊接和测试指南,确保焊接质量。

    总结和推荐


    综上所述,GCM188R91H103KA37 贴片多层陶瓷电容器以其高介电常数、宽温度范围和卓越的可靠性,成为了在极端环境下的理想选择。其紧凑的设计和优秀的温度特性使其成为许多高要求应用的理想组件。强烈推荐在关键性应用中使用该产品。

GCM188R91H103KA37D参数

参数
电容值 10nF
容差 ±10%
温度系数 X8R
额定电压 50V
长*宽*高 1.6mm(长度)*800μm(宽度)
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

GCM188R91H103KA37D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

GCM188R91H103KA37D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING GCM188R91H103KA37D GCM188R91H103KA37D数据手册

GCM188R91H103KA37D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.2145
500+ ¥ 0.15
1500+ ¥ 0.1219
4000+ ¥ 0.1026
12000+ ¥ 0.0916
库存: 42957
起订量: 50 增量: 4000
交货地:
最小起订量为:50
合计: ¥ 10.72
