首页  >  产品百科  >  DK1B3EA471K86RAH01

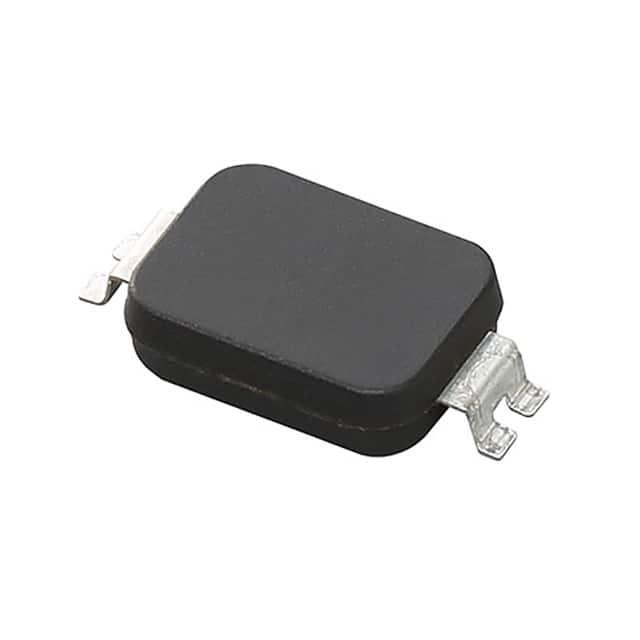

DK1B3EA471K86RAH01

产品分类: 陶瓷电容
产品描述: 470pF ±10% 250V(AC) SMD 标准安装,贴片安装 8mm(长度)*6mm(宽度)
供应商型号: DK1B3EA471K86RAH01
供应商: 国内现货
标准整包数: 5
MURATA MANUFACTURING 陶瓷电容 DK1B3EA471K86RAH01

DK1B3EA471K86RAH01概述


    产品简介


    Type EA 安全标准认证树脂封装表面贴装陶瓷电容器
    Type EA 是一款专为通用电气设备设计的安全标准认证表面贴装陶瓷电容器,属于X1和Y1等级的产品。这类电容器具有较高的安全标准,适用于多种应用场景,但不适用于汽车动力系统及安全设备,如电动汽车电池充电器和插电式混合动力汽车设备。

    技术参数


    - 额定电压:X1: 440V(r.m.s.),Y1: 250V(r.m.s.),直流:1kV
    - 工作温度范围:-40°C 到 +125°C
    - 容值精度:根据具体型号,精度范围为±10%至±20%
    - 容值范围:100pF 至 1500pF
    - 尺寸:长8.0mm × 宽6.0mm
    - 包装方式:干燥防潮袋,每卷2500个
    - MSL等级:3级(湿度敏感等级)
    - 热循环耐受性:测试结果显示,在温度-25°C至+85°C范围内,电容变化在指定范围内
    - 绝缘电阻:≥6000MΩ
    - 耐压强度:4000V(r.m.s.) 持续60秒无异常

    产品特点和优势


    Type EA 电容器具备以下特点:
    - 高可靠性:通过了严格的测试,如温度循环测试和湿气负载测试。
    - 广泛的适用性:广泛应用于各种通用电气设备中,特别是在需要高安全性的环境中。
    - 优越的耐温特性:能够在极端环境下保持稳定的工作性能。
    - 优异的耐振动和冲击能力:确保在恶劣条件下的使用寿命。

    应用案例和使用建议


    应用案例:
    Type EA 电容器已成功应用于家用电器、工业控制设备等多种场景中。例如,在电源供应设备中,能够承受高达250V的交流电压,且长时间稳定工作,保障设备的安全运行。
    使用建议:
    - 选择合适的焊接条件:根据不同焊接工艺(如回流焊、波峰焊),遵循相应的焊接温度和时间要求,以保证焊接质量。
    - 环境存储条件:确保在储存过程中避免潮湿和腐蚀性气体的影响,建议在干燥防潮袋中存放,并在开封后168小时内完成焊接。
    - 性能检查:在使用前进行严格的性能测试,特别是对电容值和绝缘电阻的检查,以确保设备的稳定运行。

    兼容性和支持


    - 兼容性:Type EA 电容器与其他常规电气元件和设备兼容,适用于多种电路板设计。
    - 技术支持:厂商提供详细的安装指南和技术支持,帮助客户解决使用过程中的任何问题。

    常见问题与解决方案


    1. 问:如何确保焊接质量?
    - 答:遵循制造商推荐的焊接温度和时间要求,选择合适的焊接工艺(如回流焊或波峰焊),并进行适当的预处理。
    2. 问:电容值会受到哪些因素影响?
    - 答:电容值可能受周围温度和施加电压的影响。如果用于精密时序电路,请联系制造商获取更多详细信息。
    3. 问:如何应对高湿环境?
    - 答:确保电容器在使用前已经完成了必要的烘烤过程,以去除内部水分,防止短路。

    总结和推荐


    Type EA 电容器是一款高效、可靠的通用型陶瓷电容器,适用于多种工业和家用电气设备。其强大的性能和广泛的应用范围使其成为市场上极具竞争力的选择。我们强烈推荐在高可靠性和高性能需求的应用场景中使用此产品。

DK1B3EA471K86RAH01参数

参数
电容值 470pF
容差 ±10%
温度系数 -
额定电压 250V(AC)
长*宽*高 8mm(长度)*6mm(宽度)
通用封装 SMD
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

DK1B3EA471K86RAH01厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

DK1B3EA471K86RAH01数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING DK1B3EA471K86RAH01 DK1B3EA471K86RAH01数据手册

DK1B3EA471K86RAH01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
85+ ¥ 8.6889
850+ ¥ 8.2878
库存: 2500
起订量: 85 增量: 5
交货地:
最小起订量为:85
合计: ¥ 738.55
