XRCPB32M000FAN00R0

产品分类: 无源晶振
产品描述: 6pF 25 ppm ±25ppm 32MHz 100Ω 300μW 贴片安装 2mm*1.6mm*450μm
供应商型号: SYE-XRCPB32M000FAN00R0
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING 无源晶振 XRCPB32M000FAN00R0

XRCPB32M000FAN00R0概述


    产品简介

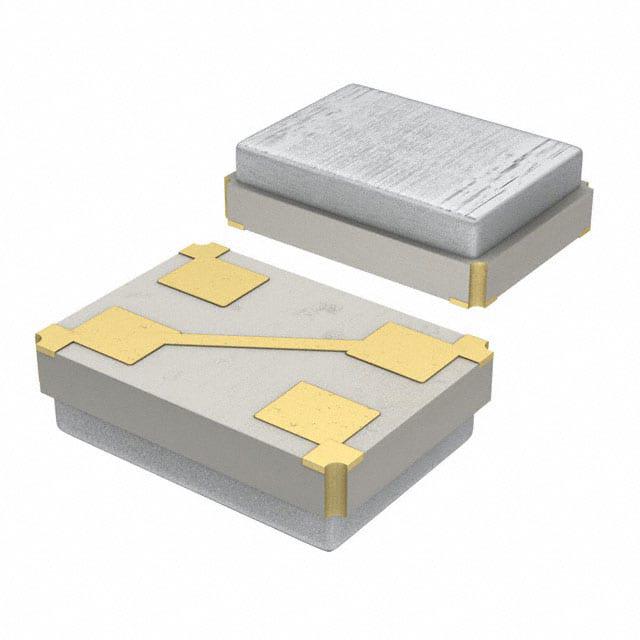

    XRCPB32M000FAN00R0 晶体单元
    XRCPB32M000FAN00R0 是一款由 Murata 制造公司生产的晶体单元。它主要用于高精度频率控制和时钟信号同步等领域。这种晶体单元以其小型化设计和高度精确的频率稳定性著称,特别适用于消费电子和其他需要紧凑且稳定时钟信号的应用场合。

    技术参数


    - 产品类型: 晶体单元
    - 系列: XRCPB
    - 型号: HCR2016
    - 频率: 32.0000 MHz
    - 频率容差: ±25 ppm(25±3°C)
    - 工作温度范围: -10°C 至 70°C
    - 温度频偏: ±25 ppm
    - 老化率: ±5 ppm/年
    - 等效串联电阻 (ESR): ≤100 Ω
    - 驱动功率 (DL): 150 μW(最大 300 μW)
    - 负载电容 (Cs): 6 pF
    - 封装形状: SMD
    - 尺寸: 2.0 x 1.6 mm

    产品特点和优势


    1. 小型化设计: XRCPB32M000FAN00R0 的体积仅为 2.0 x 1.6 x 0.7 mm,大大减少了在电路板上的占用空间,适用于各种紧凑型设备。
    2. 高精度: 具备高精度的频率稳定性,适合用于通信设备如 SATA 和 USB2.0 中的时钟信号同步。
    3. RoHS 合规: 符合 RoHS 指令要求,无铅环保,满足当前的绿色制造标准。
    4. 广泛适用性: 高质量的石英晶体元件配合卓越的封装技术,使其在高精度振荡器应用中表现出色。

    应用案例和使用建议


    - 应用案例: 该晶体单元适用于消费电子产品、通信设备(如 SATA 和 USB2.0)、以及各种需要高精度时钟信号的系统中。
    - 使用建议: 在安装过程中需注意晶体单元的温度敏感性,确保其工作环境符合规范。此外,为保证最佳性能,应在电路设计时充分考虑晶体单元的负载电容值,并选用合适的外部电容。

    兼容性和支持


    - 兼容性: 该产品与大多数现代电子设备兼容,特别是在需要小型、高精度时钟信号的场合。
    - 技术支持: Murata 公司提供了详尽的产品文档和技术支持服务。建议在购买前联系销售代表或产品工程师确认最新规格,并咨询详细的批准单。

    常见问题与解决方案


    - 问题1: 晶体单元是否适合低温工作环境?
    - 解决方案: 虽然该晶体单元的工作温度范围是 -10°C 至 70°C,但具体性能可能会因温度变化而略有差异。若需要在更宽的温度范围内使用,请联系 Murata 官方确认是否有其他型号更适合您的需求。

    - 问题2: 如何选择合适的外部电容?
    - 解决方案: 请参考产品数据表中的负载电容参数(6 pF)。根据电路设计需求,选择合适的外部电容以达到最优效果。

    总结和推荐


    XRCPB32M000FAN00R0 晶体单元凭借其小型化设计、高精度频率特性和环保合规性,在多种高要求应用场合中表现优异。该产品特别适合需要紧凑型、高精度时钟信号的场合,例如消费电子产品、通信设备等。尽管该产品手册可能已经过时,但在最新的数据表发布之前,上述信息仍具有很高的参考价值。我们强烈推荐使用该产品进行相关应用的设计和开发。建议在实际使用前下载最新的数据表,并与供应商确认所有技术细节。

XRCPB32M000FAN00R0参数

参数
等效串联电阻 100Ω
频率 32MHz
驱动电平 300μW
负载电容 6pF
频率稳定性 ±25ppm
频率容差 25 ppm
长*宽*高 2mm*1.6mm*450μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XRCPB32M000FAN00R0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCPB32M000FAN00R0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCPB32M000FAN00R0 XRCPB32M000FAN00R0数据手册

XRCPB32M000FAN00R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2976 ¥ 2.4939
3000+ $ 0.2852 ¥ 2.39
9000+ $ 0.248 ¥ 2.0782
24000+ $ 0.2356 ¥ 1.9743
45000+ $ 0.2232 ¥ 1.8704
库存: 0
起订量: 1003 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 0
