首页  >  产品百科  >  DE6E3KJ222MN3A

DE6E3KJ222MN3A

产品分类: 陶瓷电容
产品描述: 2.2nF ±20% 300V(AC) 通孔安装 9mm*7mm*12mm
供应商型号: DE6E3KJ222MN3A
供应商: 国内现货
标准整包数: 700
MURATA MANUFACTURING 陶瓷电容 DE6E3KJ222MN3A

DE6E3KJ222MN3A概述

    电子元器件产品技术手册:安全标准认证的引线型陶瓷电容器

    1. 产品简介

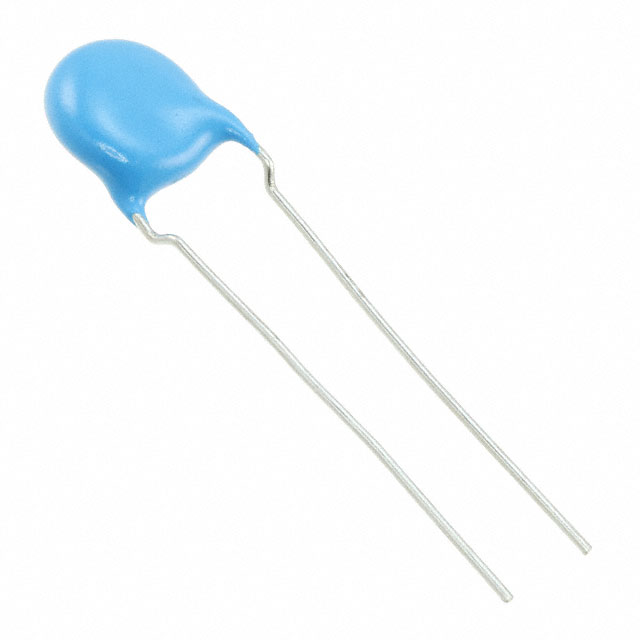

    本产品为Murata(村田)推出的安全标准认证的引线型盘式陶瓷电容器,型号为KJ,适用于汽车电池充电器中的电动车辆(EV)及插电式混合动力车辆(PHEV)。此系列电容器通过AEC-Q200标准认证,并符合UL/cUL认证(UL60384-14)、ENEC认证(VDE EN60384-14)以及IEC60384-14标准。其主要特点包括额定电压范围宽、高温操作能力优异及高度可靠性,广泛应用于对安全性要求极高的场景。

    2. 技术参数


    | 参数类别 | 技术规格 |

    | 温度范围 | 工作温度:-40°C 至 +125°C |
    | 额定电压 | X1类:交流440 V(有效值),Y2类:交流300 V(有效值),直流1000 V |
    | 容量范围 | 100 pF 至 4700 pF |
    | 容差精度 | 类别B3:±10%,类别N3:±20% |
    | 尺寸(mm) | 长×宽×高:6.0×5.0×7.5 或 10.0×7.0×10.0 |
    | 额定电流 | 高频条件下无特定限制 |
    | 使用寿命 | 在正常操作条件下,寿命可达10年以上 |
    | 绝缘电阻 | 最小值10,000 MΩ(测试条件:DC500 V,60 s) |

    3. 产品特点和优势


    - 高可靠性:通过国际安全认证,适合在极端环境下长期稳定运行。
    - 大范围适用性:适用于高低温环境及高频电路中。
    - 卓越性能:具备低损耗因子(D.F. ≤ 0.025)、高绝缘电阻(≥10,000 MΩ)等特点。
    - 兼容性强:可用于电动车充电器等复杂电气系统。
    - 结构设计合理:提供多种尺寸选择以满足不同的安装需求。

    4. 应用案例和使用建议


    典型应用:
    - 电动汽车电池充电器中滤波及保护功能的陶瓷电容器。
    - 混合动力汽车电源系统的稳压电路。
    使用建议:
    - 在安装过程中,确保电容器接头牢固,避免松动引发过热。
    - 尽量避免环境湿度较高或存在腐蚀性气体的场所。
    - 确保电容器所处的环境温度低于额定范围,以减少因自生热导致的性能下降风险。

    5. 兼容性和支持


    - 兼容性:与主流汽车电子模块和电源系统具有良好的兼容性。
    - 技术支持:提供详细的技术文档和在线咨询服务,帮助客户快速解决实际问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器表面温度过高 | 确保周围环境温度控制在允许范围内,并优化散热措施。 |
    | 电容器损坏或失效 | 使用熔断器或其他保护机制防止过流冲击。 |
    | 容量随时间逐渐降低 | 定期检测电容器参数,并根据实际需求调整电路设计。 |

    7. 总结和推荐


    总结:
    此款安全标准认证的引线型陶瓷电容器以其高耐压能力、宽温度适应范围和优秀的可靠性,在电动车和混动车领域表现出色。它尤其适合需要高安全性及高性能的场景。
    推荐:
    鉴于其出色的应用表现和严格的行业认证,我们强烈推荐该产品用于任何需要高可靠性的车载电子系统中,特别是在电池充电相关的应用场合。

    以上是基于村田最新技术手册(截至2023年6月)整理的技术文章,希望可以为您提供有价值的信息!

DE6E3KJ222MN3A参数

参数
电容值 2.2nF
容差 ±20%
温度系数 -
额定电压 300V(AC)
长*宽*高 9mm*7mm*12mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带包装,弹夹装

DE6E3KJ222MN3A厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

DE6E3KJ222MN3A数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING DE6E3KJ222MN3A DE6E3KJ222MN3A数据手册

DE6E3KJ222MN3A封装设计

查看详情并下载
Symbol
Footprint
3D Model
