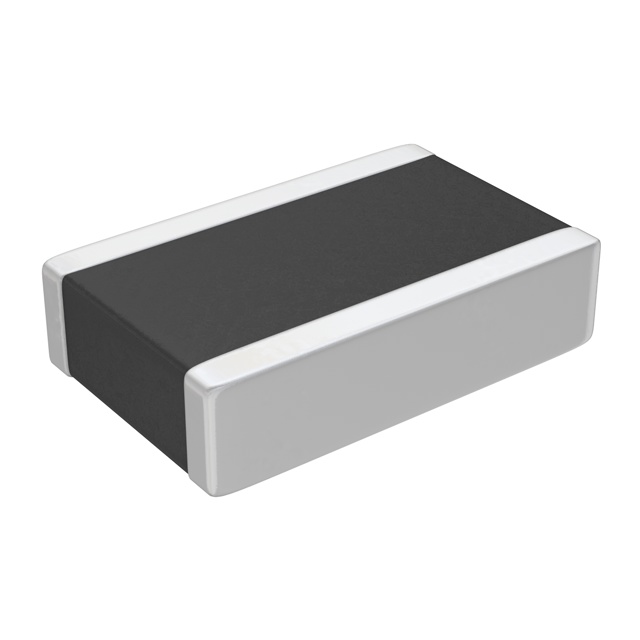

LLL216R71E473MA01L

产品分类: 陶瓷电容
产品描述: 47nF ±20% X7R 25V 0508 贴片安装 1.25mm*2mm*600μm
供应商型号: 6198181
供应商: 海外现货
标准整包数: 25
MURATA MANUFACTURING 陶瓷电容 LLL216R71E473MA01L

LLL216R71E473MA01L概述

    LW Reversed Low ESL Chip Multilayer Ceramic Capacitors for General Purpose

    产品简介


    LW Reversed Low ESL Chip Multilayer Ceramic Capacitors(以下简称“电容器”)是一种专为通用电子产品设计的高性能陶瓷电容器。这类电容器的主要功能是提供稳定的电容值,并能在广泛的工作温度范围内保持性能稳定。它们广泛应用于消费电子、通信设备、工业自动化等多个领域。

    技术参数


    - 尺寸代码: 1220M(0508) (单位: 毫米)
    - 额定电压: 25V DC
    - 标称容量: 47000 pF (+/-20% 容差)
    - 工作温度范围: -55℃ 至 125℃
    - 频率响应: 1.0±0.1 kHz
    - 测量电压: 1.0±0.2 Vrms
    - 绝缘电阻: ≥10000 MΩ (室温)
    - 耐压测试: 250% 额定电压,持续时间 1s 至 5s
    - 温湿度耐久性: 温度 40±2℃,相对湿度 90%RH 至 95%RH,测量时间 500±12小时

    产品特点和优势


    1. 低ESL设计: 减少寄生电感,提高高频性能。
    2. 宽工作温度范围: 适用于极端温度条件,确保长期稳定性。
    3. 高可靠性: 能承受机械冲击和振动,适用于严苛的应用环境。
    4. 优异的电气性能: 在宽频率范围内保持稳定的电容值,适合高频电路应用。

    应用案例和使用建议


    - 消费电子: 如智能手表、无线耳机等,需要小型化且可靠的电容器。
    - 通信设备: 如路由器、交换机等,要求高性能和长时间稳定性。
    - 工业自动化: 如电机控制、传感器接口等,需要耐温性强的电容器。
    使用建议:
    - 板级设计: 确保电容器与电路板的连接处避免应力集中,可使用金属支撑架固定。
    - 环境适应性: 避免高温、高湿、腐蚀性气体等恶劣环境存放。
    - 装配过程: 在焊接过程中注意控制焊接温度和时间,以减少对电容器的热损伤。

    兼容性和支持


    本电容器适用于大多数常见的焊接工艺,包括回流焊和波峰焊。厂商提供了详尽的技术支持,包括样品测试、组装指导和技术咨询服务。此外,对于特殊的存储和运输需求,厂商也有相应的解决方案。

    常见问题与解决方案


    1. 电容器发热严重
    - 解决方案: 检查电路设计,确保电容器工作电流不超过规定值。如果需要高频信号,请确保电容器附近有足够的散热措施。
    2. 电容值变化大
    - 解决方案: 检查所选电容器是否满足应用中的电容值要求。确认所用电源的电压和频率范围,并进行必要的热处理和测试。
    3. 焊接不均匀
    - 解决方案: 使用标准的焊接工艺,并确保焊接前对电容器进行适当的预处理。必要时可以咨询厂商的技术支持团队获取更多帮助。

    总结和推荐


    总体而言,LW Reversed Low ESL Chip Multilayer Ceramic Capacitors是一款高性能的通用型电容器。其卓越的电气性能、可靠性和广泛的工作温度范围使其成为许多应用的理想选择。虽然初始成本可能稍高,但考虑到其长期稳定性和可靠性,非常值得推荐用于关键性应用场景。无论是消费电子产品还是工业自动化设备,这款电容器都能提供卓越的性能和耐用性。

LLL216R71E473MA01L参数

参数
电容值 47nF
容差 ±20%
温度系数 X7R
额定电压 25V
长*宽*高 1.25mm*2mm*600μm
通用封装 0508
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LLL216R71E473MA01L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

LLL216R71E473MA01L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING LLL216R71E473MA01L LLL216R71E473MA01L数据手册

LLL216R71E473MA01L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 2.613
1000+ ¥ 2.5557
2000+ ¥ 2.5004
库存: 4752
起订量: 100 增量: 0
交货地:
最小起订量为:25
合计: ¥ 65.32
