DE1B3RB151KA4BR01F

产品分类: 陶瓷电容
产品描述: 150pF ±10% 500V 通孔安装 8mm(长度)*11mm(高度)
供应商型号: 2845464
供应商: 海外现货
标准整包数: 1

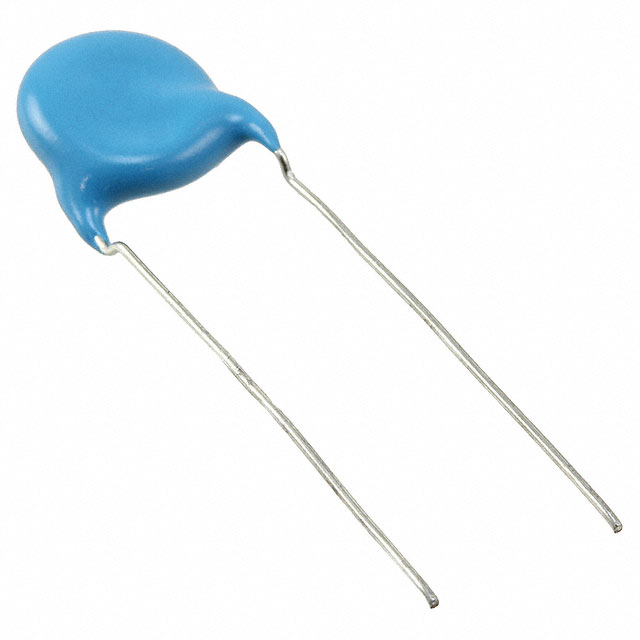

MURATA MANUFACTURING 陶瓷电容 DE1B3RB151KA4BR01F

DE1B3RB151KA4BR01F概述


    产品简介


    电子元器件基本介绍
    本文将详细介绍Murata公司生产的RB系列安全认证引线型盘式陶瓷电容器。该产品适用于通用电气设备,具备高可靠性和稳定性。RB系列电容器属于Class X1、Y1安全标准认证类型,可以承受高压交流和脉冲电流的应用需求。此外,这类电容器广泛应用于各种电子产品中,如电源管理、信号处理和电磁干扰抑制等领域。

    技术参数


    以下是根据技术手册提取的RB系列电容器的主要技术规格和性能参数:
    - 型号: RB
    - 认证标准: UL/cUL、ENEC、DIN60384-14、EN60384-14、IEC60384-14
    - 额定电压:
    - X1: AC 760 V(r.m.s.)
    - Y1: AC 500 V(r.m.s.)
    - 操作温度范围: -40°C 至 +125°C
    - 额定容值:
    - 10 pF 至 4700 pF
    - 容值容差:
    - 10% 和 20%
    - 尺寸规格: 见技术手册部分第7页至第10页详细尺寸表
    - 引脚代码: A、J、N 等
    - 包装方式: Bulk、Ammo pack taping 等

    产品特点和优势


    RB系列电容器具有以下特点和优势:
    - 安全认证: 获得多项国际安全认证,确保其在各种严苛环境下的稳定运行。
    - 耐压能力: 额定电压范围广,可承受高电压冲击,适用于高压应用场景。
    - 宽温区适应性: 能够在极端环境下稳定工作,操作温度范围宽广。
    - 可靠性高: 具备良好的绝缘性能和容值稳定性,适用于长时间连续工作环境。
    - 多样化的封装选项: 提供多种封装方式,满足不同应用场景的需求。

    应用案例和使用建议


    应用案例:
    1. 电源管理: 在开关电源和直流稳压电源中作为滤波电容使用。
    2. 信号处理: 在通信设备中作为耦合电容,提高信号传输质量。
    3. EMI抑制: 用于电磁干扰抑制电路,提高系统抗干扰能力。
    使用建议:
    - 工作环境: 确保使用环境的温度和湿度控制在合理范围内,避免使用腐蚀性气体和液体。
    - 安装要求: 使用时要避免过度震动和机械应力,焊接过程中需严格控制温度和时间。
    - 监测和测试: 定期进行电气性能检测,确保容值和损耗因素在规定范围内。

    兼容性和支持


    - 兼容性: 与其他标准陶瓷电容器高度兼容,可轻松集成到现有电路中。
    - 技术支持: Murata提供全面的技术支持和售后服务,包括产品咨询、故障排查和维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容值漂移 | 确认工作环境的温度和湿度,避免超出规定的范围;使用稳定可靠的焊料进行焊接。 |
    | 绝缘电阻降低 | 定期清洁电容器表面,避免灰尘和湿气导致的短路。 |
    | 焊接不良 | 按照规定的焊接条件进行焊接,确保焊接时间和温度符合要求。 |

    总结和推荐


    综上所述,RB系列电容器凭借其优异的安全性能、广泛的温度适应性和高可靠性,在多个应用场景中展现出色的表现。我们强烈推荐在电源管理和信号处理等应用中使用该系列产品。为了获得最佳性能和延长使用寿命,请严格按照技术手册中的指导进行安装和维护。

DE1B3RB151KA4BR01F参数

参数
电容值 150pF
容差 ±10%
温度系数 -
额定电压 500V
长*宽*高 8mm(长度)*11mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

DE1B3RB151KA4BR01F厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

DE1B3RB151KA4BR01F数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 陶瓷电容 MURATA MANUFACTURING DE1B3RB151KA4BR01F DE1B3RB151KA4BR01F数据手册

DE1B3RB151KA4BR01F封装设计

查看详情并下载
Symbol
Footprint
3D Model
