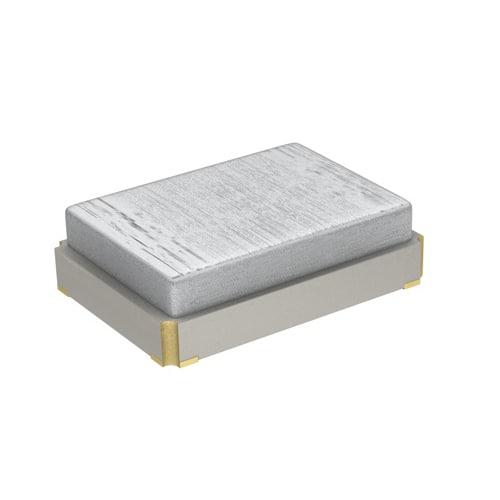

XRCGB25M000F3A16R0

产品分类: 无源晶振
产品描述: 10pF ±30ppm ±35ppm 25MHz 80Ω SMD-2016-4P 贴片安装 2mm*1.6mm*700μm
供应商型号: XRCGB25M000F3A16R0
供应商: 国内现货
标准整包数: 3000
MURATA MANUFACTURING 无源晶振 XRCGB25M000F3A16R0

XRCGB25M000F3A16R0概述

    高质量文章:Murata XRCGB25M000F3A16R0 晶体单元技术手册解析

    1. 产品简介


    Murata Manufacturing Co., Ltd. 的 XRCGB25M000F3A16R0 晶体单元是一款专为车用微处理器时钟电路设计的晶体振荡器。其主要功能是提供精确稳定的频率基准,适用于汽车电子系统。该产品以其出色的稳定性和可靠性,在汽车领域广泛应用。

    2. 技术参数


    - 基本规格:
    - 频率:25.0000MHz
    - 尺寸:2.0mm × 1.6mm
    - 负载电容:10.0pF
    - 电气特性:
    - 频率公差:±30ppm (最大)
    - 频率温度特性:±35ppm (最大)
    - 频率老化率:±10ppm (15年)
    - 等效串联电阻:≤80Ω (最大)
    - 机械性能:
    - 操作温度范围:-40°C 至 +125°C
    - 储存温度范围:-55°C 至 +125°C
    - 激励功率:150μW (最大)

    3. 产品特点和优势


    XRCGB25M000F3A16R0 晶体单元具有以下显著特点和优势:
    - 高稳定性:频率公差和温度特性表现出色,确保在各种环境下稳定工作。
    - 可靠性:通过多种严格的机械和电气测试,确保产品的长期可靠性。
    - 适应性强:适用于广泛的汽车应用环境,包括高温、震动等恶劣条件。

    4. 应用案例和使用建议


    - 典型应用:汽车发动机控制单元、安全气囊控制系统、ABS 制动系统等。
    - 使用建议:为了获得最佳性能,建议在安装前仔细阅读并遵循制造商的建议焊接条件。例如,采用推荐的助焊剂和焊接温度曲线,以确保良好的焊接效果和产品稳定性。

    5. 兼容性和支持


    - 兼容性:适用于标准 SMD 封装的电路板。需根据具体应用环境选择合适的安装方式。
    - 支持:Murata 提供详尽的技术支持文档和指导,帮助用户正确使用和维护该产品。

    6. 常见问题与解决方案


    - 问题1:焊接过程中出现虚焊现象。
    - 解决方法:确认焊接条件符合推荐规范,调整助焊剂类型和焊接温度曲线。
    - 问题2:存储期间出现性能下降。
    - 解决方法:避免将产品暴露于高温、潮湿和化学品环境中,确保存储条件符合规定。

    7. 总结和推荐


    XRCGB25M000F3A16R0 晶体单元以其卓越的稳定性和可靠性,在汽车电子领域表现出色。对于需要高性能时钟基准的应用,这款产品是理想的选择。强烈推荐用于关键的汽车电子系统中。
    通过上述解析,可以看出 XRCGB25M000F3A16R0 晶体单元在电气性能和机械可靠性方面都有优异表现,适合在苛刻的汽车环境中使用。

XRCGB25M000F3A16R0参数

参数
频率容差 ±30ppm
等效串联电阻 80Ω
频率 25MHz
驱动电平 -
负载电容 10pF
频率稳定性 ±35ppm
长*宽*高 2mm*1.6mm*700μm
通用封装 SMD-2016-4P
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

XRCGB25M000F3A16R0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCGB25M000F3A16R0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCGB25M000F3A16R0 XRCGB25M000F3A16R0数据手册
