首页  >  产品百科  >  XRCGB38M400F4M00R0

XRCGB38M400F4M00R0

产品分类: 无源晶振
产品描述: 6pF ±45ppm ±40ppm 38.4MHz 100Ω 150μW SMD-2016-4P 贴片安装 2mm*1.6mm*700μm
供应商型号: SYE-XRCGB38M400F4M00R0
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING 无源晶振 XRCGB38M400F4M00R0

XRCGB38M400F4M00R0概述


    产品简介

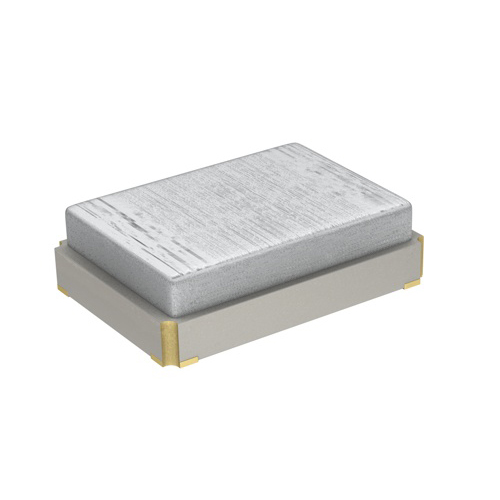

    晶体单元 (Crystal Unit)
    村田制作所 Murata Manufacturing Co., Ltd.
    晶体单元是一种广泛应用于微计算机时间基准震荡器中的关键电子元件。其核心功能在于提供精确稳定的时钟频率,以确保系统的时间准确性和可靠性。此款晶体单元适用于多个领域的应用,如通信设备、工业控制系统、医疗设备及各类消费电子产品。

    技术参数


    - 型号: XRCGB38M400F4M00R0
    - 频率: 38.4000MHz
    - 尺寸: 2.0 x 1.6mm
    - 操作温度范围: -30°C 至 +85°C
    - 存储温度范围: -55°C 至 +85°C
    - 驱动等级: 150μW (最大值 300μW)
    - 直流电压: ≤6V
    - 交流电压: ≤15Vp-p
    - 耐电压: ≤100V (持续5秒内)
    - 公称频率: 38.4000MHz
    - 频率容差: ±45ppm (最大值)
    - 频率温度依赖性: ±40ppm (最大值, 在-30°C 至 +85°C 范围内)
    - 频率老化: ±5ppm/年 (最大值)
    - 等效串联电阻 (ESR): ≤100Ω (最大值)
    - 绝缘电阻: ≥500MΩ (最小值, 在施加 DC 10V 时)
    - 负载电容 (Cs): 6.0±0.1pF
    - 外形尺寸图: W: 2.0±0.1mm, L: 1.6±0.1mm, T: 0.65±0.05mm

    产品特点和优势


    这款晶体单元具备多种显著优势:
    - 高精度: 频率容差仅为±45ppm,提供高度稳定和精准的时间基准。
    - 宽温范围: -30°C 至 +85°C 的工作温度范围,适合各种严苛环境。
    - 出色的稳定性: ±5ppm/年的老化率,保证长期可靠运行。
    - 高绝缘性: 绝缘电阻高达500MΩ,有效避免漏电流和电气干扰。

    应用案例和使用建议


    应用场景:
    - 工业控制: 如生产线自动化控制。
    - 消费电子: 用于便携式设备的计时系统。
    - 医疗设备: 需要高精度时钟信号的医疗器械。
    使用建议:
    - 环境控制: 尽量避免极端温度、湿度、震动和灰尘环境。
    - 安装条件: 严格按照推荐的焊接条件进行安装,以确保长期可靠性能。
    - 电路设计: 确保电路条件匹配以避免异常震荡。

    兼容性和支持


    兼容性: 本产品可以与其他常见的微控制器芯片和其他支持 38.4000MHz 的设备兼容。
    支持: Murata公司提供详尽的技术文档和客户支持服务,确保用户能够高效利用产品并解决问题。

    常见问题与解决方案


    问题: 频率漂移超出预期范围。
    解决方案: 请检查焊接质量,确保符合推荐的焊接条件。如果问题依旧,请联系技术支持。
    问题: 频率不稳定。
    解决方案: 确认外部条件,如温度和电源,是否符合标准。同时,检查安装时是否有过度应力。

    总结和推荐


    总的来说,这款由村田制作所生产的 XRCGB38M400F4M00R0 晶体单元具有高性能、高可靠性和广泛的适用范围。无论是用于工业自动化还是消费电子,这款晶体单元都能提供卓越的时间基准。强烈推荐给需要高精度时钟信号的应用场景。

XRCGB38M400F4M00R0参数

参数
频率容差 ±45ppm
等效串联电阻 100Ω
频率 38.4MHz
驱动电平 150μW
负载电容 6pF
频率稳定性 ±40ppm
长*宽*高 2mm*1.6mm*700μm
通用封装 SMD-2016-4P
安装方式 贴片安装
包装方式 卷带包装

XRCGB38M400F4M00R0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCGB38M400F4M00R0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCGB38M400F4M00R0 XRCGB38M400F4M00R0数据手册

XRCGB38M400F4M00R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
