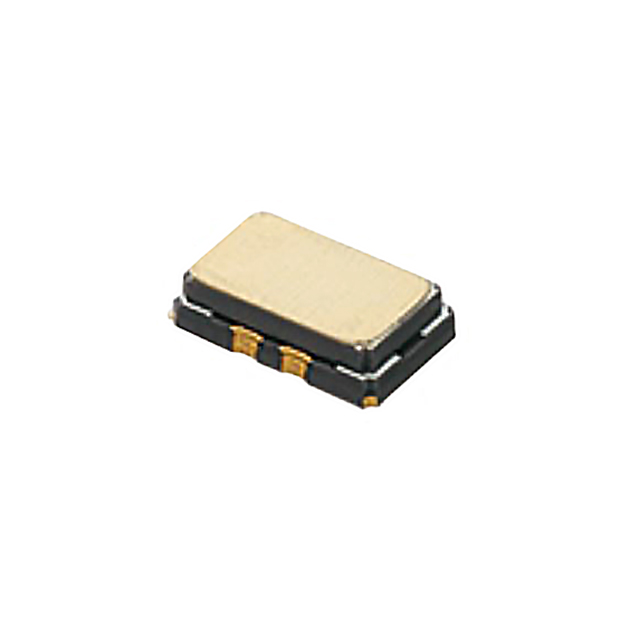

XTCLH25M000THJA0P0

产品分类: 压控振荡器(VCO)
产品描述: 2.85V 3.15V 10pF 25MHz 贴片安装 5mm*3.2mm*1.5mm
供应商型号: SYE-XTCLH25M000THJA0P0
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING 压控振荡器(VCO) XTCLH25M000THJA0P0

XTCLH25M000THJA0P0概述

    晶体振荡器产品技术手册

    产品简介


    晶体振荡器(Crystal Oscillator)是一种广泛应用于通信系统和GPS定位系统的频率控制组件。这款由株式会社村田制作所生产的型号为XTCLH25M000THJA0P0的晶体振荡器具有25.000000MHz的标准频率,尺寸为5.0 x 3.2毫米,主要用于提升通信系统和GPS接收器的稳定性。

    技术参数


    以下表格概括了该晶体振荡器的主要技术参数:
    | 参数 | 规格 |

    | 电源电压(Vcc) | -0.6~+6.0V |
    | 控制电压(Vc) | -0.6~Vcc+0.6V |
    | 存储温度范围 | -40~+85℃ |
    | 公称频率 | 25.000000MHz |
    | 操作温度范围 | -40~+85℃ |
    | 电源电压(Vcc) | DC: +3.0V ±5% |
    | 消耗电流 | 2.6mA 以内/max |
    | 输出电压 | 0.8Vp-p 以上/min |
    | 负载条件 | (10kΩ//10pF)±10% |
    | 频率特性 |
    | 温度特性 | ±0.2ppm 以内/max (-40~+85℃) |
    | 电源电压特性 | ±0.05ppm 以内/max (DC: +3.0V ±5%) |
    | 负载变化 | ±0.05ppm 以内/max (10kΩ//10pF) |
    | 经年变化 | ±0.5ppm 以内/max (1年.) |
    | 重新焊接特性 | ±1.0ppm 以内/max (2次) |
    | 初始偏差 | ±0.5ppm 以内/max (@+25±2℃, Vc: +1.5V)|
    | 频率调节范围 | ±3.0 ppm 以上/min 至 ±6.0 ppm 以下/max (Vc: +1.5V ±1.0V)|

    产品特点和优势


    1. 高精度和稳定性:该晶体振荡器能够提供±0.2ppm的最大频率偏移,确保了在不同环境温度下的稳定性。
    2. 宽工作温度范围:能在极端的温度条件下(-40℃至+85℃)正常工作,适用于广泛的工业应用场景。
    3. 低功耗设计:电流消耗仅为2.6mA,适合电池供电设备。
    4. 良好的输出特性:提供0.8Vp-p的最小输出电平,并采用带有1000pF直流耦合电容的输出线路。

    应用案例和使用建议


    该晶体振荡器特别适用于对频率稳定性要求较高的应用场景,例如:
    - 通信设备:在无线通信系统中作为本地振荡器,确保信号传输的稳定性。
    - GPS设备:用于提高位置定位的准确性。
    - 车载设备:由于能够在较宽的温度范围内稳定运行,适用于汽车导航系统。
    建议用户在安装时严格按照推荐的焊接条件进行,以避免过度热应力造成的损坏。同时,使用光学定位的装配机而不是机械对准的装配机,可以有效减少装配过程中产生的冲击,保护振荡器不受损害。

    兼容性和支持


    该晶体振荡器兼容大多数现有的通信系统设计,能够无缝集成到现有的硬件平台上。对于使用过程中遇到的问题,建议及时联系制造商获取技术支持。

    常见问题与解决方案


    1. 振荡器频率偏离预期:
    - 解决方案:检查是否安装了推荐的1000pF直流耦合电容,确认焊接条件符合制造商推荐标准。
    2. 长时间存储后焊接不良:
    - 解决方案:开封后的晶体振荡器应在规定时间内(通常为6个月)使用,并定期检查焊接能力。

    总结和推荐


    综上所述,这款由株式会社村田制作所制造的晶体振荡器具备高度可靠性和优异的性能指标,特别是在高频通信设备和精确时间测量的应用场景中表现出色。因此,对于需要高精度和稳定性的应用,强烈推荐选用此款晶体振荡器。

XTCLH25M000THJA0P0参数

参数
频率 25MHz
二次谐波(典型值) -
相位噪声 -
负载电容 10pF
调谐电压 -
最大工作电压 3.15V
额定电流 -
最小工作电压 2.85V
功率 -
推移 -
长*宽*高 5mm*3.2mm*1.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XTCLH25M000THJA0P0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。
