DMR20-1-ACV-R-C

产品分类: 面板测量仪

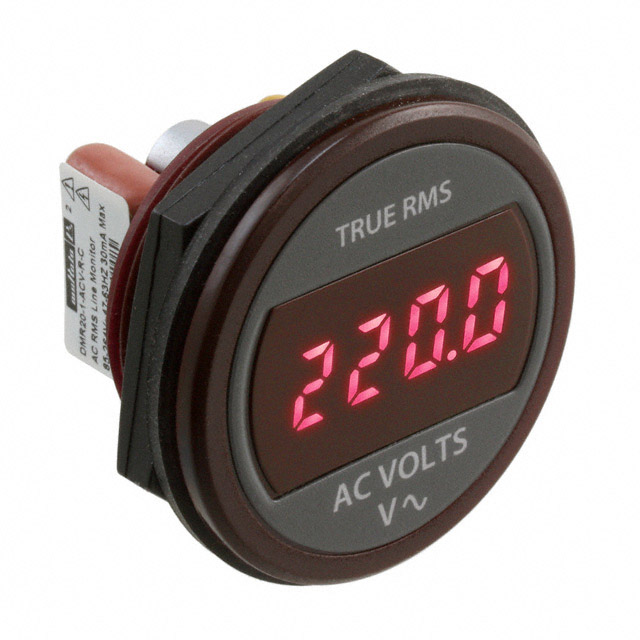

产品描述: Murata Power Solutions 交流数字电压表, LED显示器, 4位数
供应商型号: SXE-DMR20-1-ACV-R-C
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING 面板测量仪 DMR20-1-ACV-R-C

DMR20-1-ACV-R-C概述


    产品简介


    Murata Power Solutions推出的DMR20-1-ACV自供电交流电压监测器设计用于测量和显示交流电源系统的真有效值电压。只需连接任何85到264Vac(50/60Hz)电源,这些仪表即可正常工作,无需额外组件或电源。该设备还能测量畸变的交流电源,包括三角波、方波以及许多直流到交流逆变器输出的准正弦波形。DMR20-1-ACV配备了一个坚固的圆形聚碳酸酯外壳,提供了出色的防潮、防尘、抗冲击和抗振动保护。面板安装简便,仅需一个直径为1.2英寸(30.5毫米)的孔和防旋转缺口即可轻松安装。

    技术参数


    - 输入电压范围: 85至264Vac(47-63 Hz)
    - 电流消耗:
    - 在250Vac时,最大30mA
    - 在120Vac时,最大15mA
    - 分辨率: 0.1Vac
    - 采样率: 每秒2.5次
    - 精度: 在+25°C时,典型值±0.5Vac,最大值±0.9Vac
    - 温度漂移: 在-25至+60°C范围内,最大值±0.05V/°C
    - 操作温度范围: -25至+60°C
    - 存储温度范围: -40至+75°C
    - 湿度范围: 非冷凝环境下0%至85%
    - 显示: 四位LED,高度0.30英寸(7.6mm)
    - 重量: 0.8盎司(23克)

    产品特点和优势


    DMR20-1-ACV具有以下独特功能和优势:
    - 宽泛的测量范围: 可测量85至264Vac的电压。
    - 自供电: 直接从交流电源获取电力。
    - 易于读取: 大型LED显示屏可以轻松读取。
    - 高可靠性: 内置自复位熔丝保证长期可靠性。
    - 防水防尘: 符合IP67/NEMA 6防护等级。
    - 数字替代: 可替代传统的模拟面板表计。
    - 便捷安装: 螺丝式接线端子简化安装过程。
    - 合规认证: 通过UL/cUL/IEC/61010-1认证。

    应用案例和使用建议


    应用场景
    - 工业控制设备
    - 发电机和配电系统
    - 建筑自动化系统
    - 能源管理系统
    使用建议
    - 在高振动环境中,确保所有电线连接处都有适当的应变释放装置。
    - 安装时,确保面板厚度符合要求(0.032"至0.250"或0.8至6.4mm)。
    - 使用外部0.25A/300V延时/滞后保险丝进行保护。
    - 安装完成后,确保面板材料平整且没有滑动表面,以防安装不稳。

    兼容性和支持


    - 兼容性: DMR20-1-ACV适用于多种类型的面板材料,如铝、钢、塑料、FR-4电路板等,除了不锈钢或其他硬化金属。
    - 技术支持: Murata Power Solutions提供全面的技术支持和售后服务,用户可以通过官方网站获取更多支持信息。

    常见问题与解决方案


    1. Q: 如何调整紧固螺丝的扭矩?
    - A: 推荐扭矩范围是10至17英寸磅(1.3至1.9牛米)。如果手头没有扭矩扳手,可以先用手慢慢拧紧螺丝到底,然后根据需要再拧紧四分之一至三十分之三圈以达到所需扭矩。

    2. Q: 如何处理过高的输入电压?
    - A: 当输入电压超过265Vac时,显示器将闪烁。建议检查供电线路和负载以确保在安全范围内运行。

    总结和推荐


    总体而言,DMR20-1-ACV是一款优秀的自供电交流电压监测器,具有广泛的测量范围、高精度、优良的防护能力和简便的安装方式。其宽泛的适用性使其成为工业、建筑和能源管理系统的理想选择。因此,强烈推荐使用此款产品。

DMR20-1-ACV-R-C参数

参数
安装方式 面板安装
零件状态 在售
包装方式 盒装

DMR20-1-ACV-R-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

DMR20-1-ACV-R-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 面板测量仪 MURATA MANUFACTURING DMR20-1-ACV-R-C DMR20-1-ACV-R-C数据手册

DMR20-1-ACV-R-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
