XRCGB26M000F1S1AR0

产品分类: 无源晶振
产品描述: 6pF ±10ppm 26MHz 60Ω SMD-2016-4P 贴片安装 2mm(长度)*1.6mm(宽度)
供应商型号: XRCGB26M000F1S1AR0
供应商: 国内现货
标准整包数: 3000
MURATA MANUFACTURING 无源晶振 XRCGB26M000F1S1AR0

XRCGB26M000F1S1AR0概述


    产品简介


    产品类型与主要功能

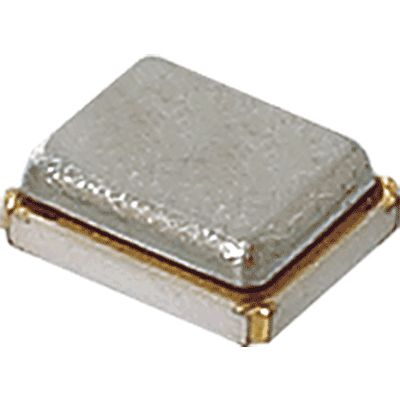

    Murata Manufacturing Co., Ltd. 的 XRCGB26M000F1S1AR0 是一款用于时间基准振荡器的晶体单元。其频率为26.0000MHz,尺寸为2.0x1.6mm。该产品主要用于微计算机中的时钟发生电路,确保系统的稳定运行。
    应用领域
    该晶体单元广泛应用于微计算机、嵌入式系统和其他需要精确时钟信号的设备中。此外,还可以应用于通信设备、测量仪器和各种工业控制系统等领域。

    技术参数


    电气特性
    - 频率: 26.0000 MHz
    - 频率容差: ±10 ppm(最大值)
    - 频率温度依存性: ±10 ppm(-30到+85°C)
    - 频率老化: ±2 ppm/年(最大值)
    - 等效串联电阻 (ESR): 60 Ω(最大值)
    - 绝缘电阻: 500 MΩ(最小值,施加10V DC)
    - 负载电容: 6.0 pF
    - 驱动水平: 300 μW(最大值)
    工作环境
    - 操作温度范围: -30到+85°C
    - 储存温度范围: -55到+85°C
    - 直流电压: 最大6 V DC
    - 输入信号振幅: 最大15 Vp-p AC
    - 耐压: 最大100 V DC,持续5秒

    产品特点和优势


    - 高精度: 频率容差和频率温度依存性均控制在10 ppm以内,保证了时钟信号的高精度。
    - 高可靠性: 通过严格的机械和热冲击测试,确保了在极端环境下的可靠性。
    - 宽温范围: 操作温度范围广,适应多种工作环境。
    - 良好的负载稳定性: 6.0 pF的负载电容确保了稳定的时钟信号输出。

    应用案例和使用建议


    应用场景
    该晶体单元常用于微计算机中的时钟发生电路,例如在嵌入式系统中作为核心的时钟源。此外,它还被广泛应用于各种通信设备和工业控制系统中。
    使用建议
    - 电路设计: 在设计时钟发生电路时,要确保匹配适当的负载电容和合适的电路条件,以避免不规则或停止振荡。
    - 安装环境: 应避免在高湿度、高温、震动或腐蚀性环境中使用。安装时应遵循厂商推荐的焊接条件,确保焊接质量。
    - 评估确认: 在产品投入使用前,应对产品进行全面评估,确保满足所有性能要求。

    兼容性和支持


    兼容性
    该晶体单元具有广泛的兼容性,适用于各种不同类型的微计算机和嵌入式系统。同时,Murata Manufacturing提供了详细的安装指南和技术支持。
    支持和维护
    - Murata Manufacturing提供详细的安装指南和应用笔记,帮助用户正确安装和使用该产品。
    - 用户可以在遇到问题时联系Murata的技术支持团队,获取专业的帮助。

    常见问题与解决方案


    问题1: 振荡不规则或停止
    - 解决办法: 确认电路条件是否符合要求,尤其是负载电容和电路连接情况。
    问题2: 不良的焊锡效果
    - 解决办法: 严格遵循焊接条件,使用推荐的焊料和助焊剂,并检查焊接过程中是否有过高的热应力。
    问题3: 不稳定的频率输出
    - 解决办法: 检查工作环境是否超出规定的温度和湿度范围,确保在合格的环境中使用。

    总结和推荐


    综合评估
    Murata Manufacturing 的 XRCGB26M000F1S1AR0 晶体单元以其高精度、高可靠性和宽温范围,成为市场上高性能晶体单元的理想选择。其出色的电气特性和机械性能使其在各种应用场合中表现出色。
    推荐使用
    鉴于该产品的卓越性能和广泛应用范围,强烈推荐用于需要高精度时钟信号的场合。对于对稳定性有较高要求的应用场景,这一产品将是不可或缺的选择。

XRCGB26M000F1S1AR0参数

参数
等效串联电阻 60Ω
频率 26MHz
驱动电平 -
负载电容 6pF
频率稳定性 -
频率容差 ±10ppm
长*宽*高 2mm(长度)*1.6mm(宽度)
通用封装 SMD-2016-4P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XRCGB26M000F1S1AR0厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

XRCGB26M000F1S1AR0数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 无源晶振 MURATA MANUFACTURING XRCGB26M000F1S1AR0 XRCGB26M000F1S1AR0数据手册

XRCGB26M000F1S1AR0封装设计

查看详情并下载
Symbol
Footprint
3D Model
