UWS-5/10-Q48N-C

产品分类: DC-DC稳压器
产品描述: 1 5V 75V 18V DIP-8 通孔安装 33.3mm*23.1mm*9.1mm
供应商型号: SXE-UWS-5/10-Q48N-C
供应商: 海外现货
标准整包数: 1

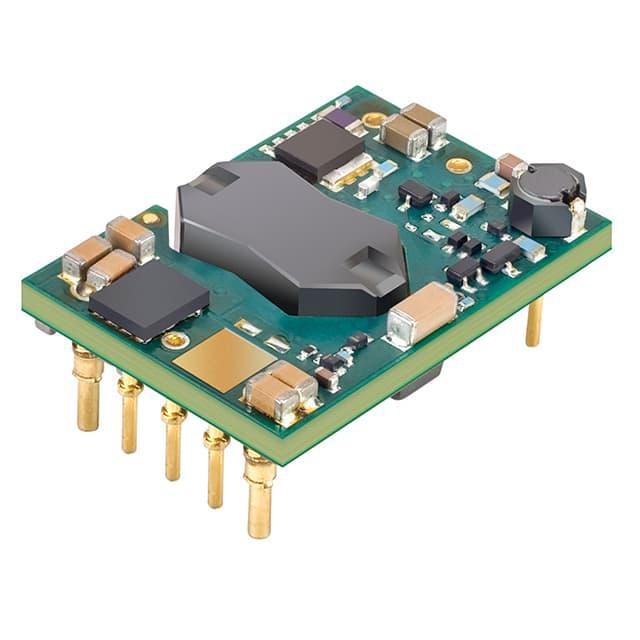

MURATA MANUFACTURING DC-DC稳压器 UWS-5/10-Q48N-C

UWS-5/10-Q48N-C概述


    产品简介


    产品名称: UWS-Q48 系列
    产品类型: 开放式六分之一砖型 DOSA 兼容宽输入隔离 DC-DC 转换器
    主要功能: 高效率宽输入范围的 DC-DC 转换,具备预偏置启动保护、可调节输出电压和高过载能力。
    应用领域: 移动应用、数据通信、电信应用、手机塔站、数据中心、服务器场和网络中继器。

    技术参数


    - 输出电压范围: 3.3 Vdc、5 Vdc、12 Vdc
    - 输出电流范围:
    - 3.3 Vdc: 最大 15 A
    - 5 Vdc: 最大 10 A
    - 12 Vdc: 最大 4.5 A
    - 输入电压范围: 18 至 75 Vdc
    - 最大输出功率:
    - 3.3 Vdc: 49.5 W
    - 5 Vdc: 50 W
    - 12 Vdc: 54 W
    - 转换效率: 最高达 91%
    - 尺寸规格: 1.30 x 0.90 x 0.36 英寸(33.0 x 22.9 x 9.1 mm)
    - 工作温度范围: -40°C 到 +85°C(-40°C 到 +105°C 不降额)

    产品特点和优势


    - 高效率: 高达 91% 的转换效率,有效减少热量产生。
    - 紧凑设计: 采用六分之一砖型 DOSA 标准格式,非常适合高电流应用。
    - 内置保护机制: 包括输入欠压关断、过温关断和输出短路保护。
    - 多电压输出: 可提供 3.3 Vdc、5 Vdc 和 12 Vdc 输出,适用于多种电路需求。
    - 稳定运行: 无负载条件下稳定运行,无需外部组件。

    应用案例和使用建议


    - 移动应用: 在移动设备或移动基站中,UWS-Q48 可以提供稳定的电源输出。
    - 数据中心: 在数据中心环境中,UWS-Q48 的高效率和低噪音特性使其成为理想的电源解决方案。
    - 服务器场: 在服务器农场中,可以承受各种负载变化,并提供稳定的电力供应。

    使用建议:
    - 在高负载情况下,确保散热条件良好,避免热积累导致的过热问题。
    - 对于需要精确电压调节的应用,可以利用其可调节输出电压的特点。

    兼容性和支持


    - 兼容性: 兼容六分之一砖型 DOSA 标准,方便集成到现有系统中。
    - 认证: 满足多项国际安全标准,如 UL 60950-1、UL 62368-1 和 CSA-C22.2 No.60950-1。
    - 厂商支持: Murata Power Solutions 提供详尽的技术支持和售后服务,包括详细的用户手册和技术文档。

    常见问题与解决方案


    1. 问题: 设备过热
    - 解决方案: 确保设备处于良好通风环境中,必要时增加散热片或风扇辅助散热。
    2. 问题: 输出电压不稳定
    - 解决方案: 检查输入电压是否在规定范围内,同时确保输出电容配置正确。
    3. 问题: 设备无法正常启动
    - 解决方案: 检查输入电压和外部接线,确认没有连接错误或短路情况。

    总结和推荐


    UWS-Q48 系列转换器以其高效率、高可靠性及广泛的适用性脱颖而出,尤其适合移动、数据通信和服务器应用领域。在面对复杂环境和负载变化时,它依然能保持稳定的输出性能,且拥有完善的保护机制。因此,无论是对性能要求高的专业用户还是寻求可靠电源解决方案的企业,UWS-Q48 系列都是一款值得推荐的产品。

UWS-5/10-Q48N-C参数

参数
同步整流器 -
功能 -
输出数量 1
最大输入电压 75V
开关频率 -
输出类型 -
最大输出电压 5V
最小输出电压 -
拓扑 -
最小输入电压 18V
长*宽*高 33.3mm*23.1mm*9.1mm
通用封装 DIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

UWS-5/10-Q48N-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

UWS-5/10-Q48N-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING UWS-5/10-Q48N-C UWS-5/10-Q48N-C数据手册

UWS-5/10-Q48N-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
