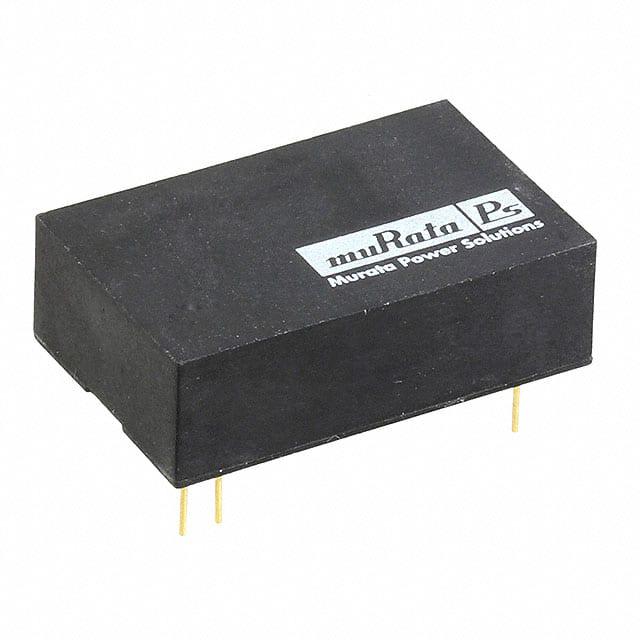

NCM6D0515EC

产品分类: 开关电源
产品描述: Murata DCDC转换器, NCM6系列, 4.5 → 9 V 直流输入, ±15V 直流输出, 6W
供应商型号: NCM6D0515EC
供应商: 国内现货
标准整包数: 1
MURATA MANUFACTURING 开关电源 NCM6D0515EC

NCM6D0515EC概述


    产品简介


    NCM6 系列是一款宽输入范围的隔离式 6W 单输出及双输出 DC-DC 转换器,由Murata Power Solutions公司设计和制造。它提供了从4.5V到75V的宽输入电压范围,并具有单输出和双输出两种配置,能够灵活满足多种应用需求。该系列产品主要用于医疗设备、通信系统、电池供电设备、过程控制以及分布式电源系统等领域。

    技术参数


    - 输入电压范围:
    - NCM6X05:4.5V至9V
    - NCM6X12:9V至36V
    - NCM6X48:18V至75V
    - 输出电压:
    - 可选5V、12V、15V或定制电压。
    - 效率: 高达88%
    - 隔离能力: 5.2kVDC隔离测试(“Hi Pot Test”)
    - 工作温度范围: -40°C至85°C
    - 最小输出负载: 额定负载的10%
    - 功率密度: 0.94W/cm³
    - 控制选项: 支持外部控制引脚以实现低功耗模式
    - MTTF: 从285,466小时到685,045小时不等,具体取决于型号和条件

    产品特点和优势


    1. 高可靠性: 满足UL60950标准的增强型绝缘要求。
    2. 多功能性: 支持多种输入和输出组合,适应不同应用场景。
    3. 卓越的热管理: 封装设计优化了散热性能。
    4. 安全认证: 符合ANSI/AAMI ES60601-1标准,提供1 MOPP/2 MOOP保护。
    5. 紧凑设计: 在有限的空间内提供强大的电力转换能力。

    应用案例和使用建议


    医疗设备: 在医院环境中,确保设备的安全性和稳定性至关重要。NCM6系列可以为生命支持设备提供稳定的电源输出,同时满足严格的电磁兼容性要求。
    通信系统: 对于电信基站而言,高效的能源转换是必不可少的。NCM6系列可以在广泛的输入电压范围内稳定运行,有助于提高系统的整体效率。
    使用建议:
    - 确保在设计阶段充分考虑输入电压波动对输出的影响。
    - 在大负载情况下,注意监控输出电压和电流的变化。
    - 如需延长使用寿命,建议采用适当的散热措施。

    兼容性和支持


    NCM6系列支持RoHS合规,适用于现代环保制造标准。制造商Murata提供了详尽的技术文档和支持服务,帮助客户快速部署产品并解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否符合规定范围;调整负载平衡。 |
    | 温度过高 | 增加通风;减少负载;检查连接线缆是否有松动。 |
    | 开关频率异常 | 更新固件或联系技术支持。 |

    总结和推荐


    总体来看,NCM6系列以其优异的技术指标和广泛的应用场景成为了市场上极具竞争力的产品之一。无论是医疗、通信还是工业领域,该系列都能提供可靠且高效的电源解决方案。因此,强烈推荐给需要高性能DC-DC转换器的专业人士和技术团队。

NCM6D0515EC参数

参数
输出功率 6W
电压-输出3 -
电压-输出4 -
电压-输出1 15V
输出数量 2
电流-输出2 -
电压-输出2 -15V
最大输入电压 9V
最小输入电压 4.5V
负载调节 -
电流-输出1 -
长*宽*高 32mm*20mm*10.8mm
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

NCM6D0515EC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NCM6D0515EC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 开关电源 MURATA MANUFACTURING NCM6D0515EC NCM6D0515EC数据手册

NCM6D0515EC封装设计

查看详情并下载
Symbol
Footprint
3D Model
