首页  >  产品百科  >  OKL-T/3-W12N-C

OKL-T/3-W12N-C

产品分类: 开关电源
产品描述: Murata DCDC转换器, 4.5 → 14 V 直流输入, 0.59 → 5.5V 直流输出, 15W
供应商型号: AV-A-CDTOKLT3W12NC
供应商: Avnet
标准整包数: 400

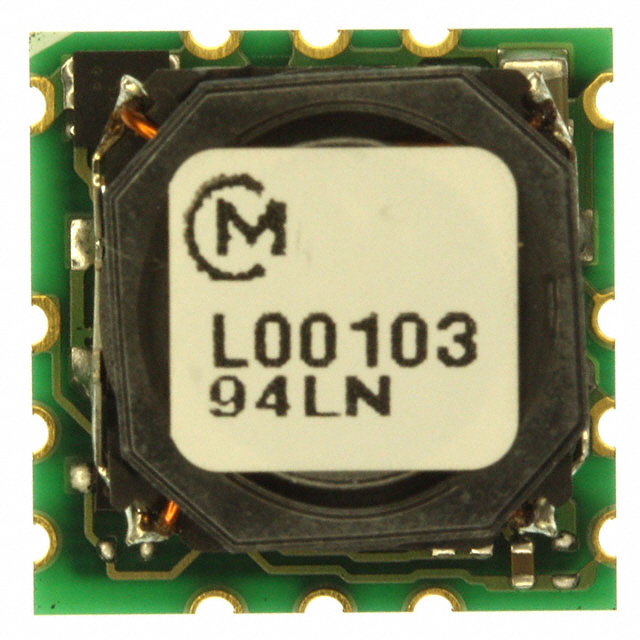

MURATA MANUFACTURING 开关电源 OKL-T/3-W12N-C

OKL-T/3-W12N-C概述


    产品简介


    OKL-T/3-W12 系列微型非隔离型点负载(PoL)直流-直流电源转换器
    OKL-T/3-W12 系列是 Murata Power Solutions 设计的一款微型非隔离型点负载(PoL)直流-直流电源转换器,适用于嵌入式应用。该系列的特点是采用可检查的栅格阵列封装(iLGA),尺寸仅为 0.48 x 0.48 x 0.244 英寸(12.2 x 12.2 x 6.2 毫米)。该产品具备广泛的输入电压范围(4.5 至 14 伏特直流),能够提供高达 3 安培的最大输出电流。它基于固定频率同步降压转换器拓扑结构,具备可编程输出电压和开/关控制功能。这些转换器还具有欠压锁定(UVLO)、短路保护和过电流保护功能。

    技术参数


    - 输入电压范围:4.5 至 14 伏特直流
    - 最大输出电流:3 安培
    - 最大输出功率:15 瓦特
    - 输出电压范围:0.591 至 5.5 伏特直流
    - 最大输入电流:1.34 安培(满载时)
    - 效率:最高可达 93%
    - 热降额性能:表现出色
    - 保护功能:短路保护、过电流保护、开/关控制、电源良好信号、序列/跟踪操作(可选)
    - 认证:符合 UL/EN/IEC 60950-1 安全标准(第二版),RoHS-6 危害物质合规

    产品特点和优势


    - 紧凑设计:采用微型 iLGA 封装,体积小巧。
    - 高效率:在 93% 的效率下工作,最大限度提高能效。
    - 出色的热性能:在高温环境下仍能保持高效运行。
    - 多功能控制:提供远程开/关控制和电源良好信号,确保系统稳定运行。
    - 环保:RoHS-6 合规,无铅,符合欧盟环保要求。

    应用案例和使用建议


    OKL-T/3-W12 系列电源转换器广泛应用于各种嵌入式系统中,如工业自动化、通信设备、医疗设备和计算机系统。根据手册中的应用场景,可以将其用于需要高功率密度和高可靠性的场合。
    - 远程监控:通过开/关控制和电源良好信号,方便进行远程监控。
    - 电源序列/跟踪:对于多电源系统的应用,可以通过可选的序列/跟踪功能来管理多个电源模块的启动顺序。
    - 紧凑空间:由于其体积小巧,特别适合于空间受限的应用场合。
    使用建议:
    - 为了确保最佳性能,在选择外部电容时请考虑其等效串联电阻(ESR)。
    - 使用适当的热管理措施,以提高热降额性能。
    - 在需要实现电源序列/跟踪功能的应用中,建议使用 OKL2 模型。

    兼容性和支持


    OKL-T/3-W12 系列电源转换器设计为易于与其他电子元件集成,无需额外的复杂配置即可正常工作。Murata Power Solutions 提供了详尽的技术文档和支持,包括详细的规格说明书和应用指南,以帮助用户顺利部署该产品。同时,产品具备良好的兼容性,适用于多种不同的系统和电路板布局。

    常见问题与解决方案


    - Q: 如何设置输出电压?
    - A: 可以通过编程输出电压范围内的任意值,具体设置方法参见产品手册。

    - Q: 输出电流限制是多少?
    - A: 最大输出电流为 3 安培,超过此值将触发过电流保护机制。

    - Q: 是否需要外部滤波器?
    - A: 尽管测试设备需要特定电容,但在实际应用中可能不需要外部滤波器。建议根据具体需求进行验证。

    总结和推荐


    总体而言,OKL-T/3-W12 系列电源转换器以其紧凑的设计、高效的性能和出色的可靠性,在嵌入式应用中表现出色。它具备多种保护功能,确保了系统安全稳定运行。针对需要高功率密度和高可靠性的应用场景,该产品是一个非常理想的选择。
    推荐:强烈推荐使用 OKL-T/3-W12 系列电源转换器,特别是在需要高效率、小体积且可靠的嵌入式系统中。如果您需要进一步的支持和详细信息,可访问 Murata Power Solutions 的官方网站获取更多资料。

OKL-T/3-W12N-C参数

参数
电流-输出2 -
电压-输出2 -
电压-输出1 591mV~5.5V
输出功率 15W
最大输入电压 14V
电压-输出3 -
电压-输出4 -
负载调节 0.25%
电流-输出1 -
输出数量 1
最小输入电压 4.5V
长*宽*高 12.2mm*12.2mm*6.4mm
通用封装 SMD-12P
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

OKL-T/3-W12N-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

OKL-T/3-W12N-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 开关电源 MURATA MANUFACTURING OKL-T/3-W12N-C OKL-T/3-W12N-C数据手册

OKL-T/3-W12N-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 5.4627 ¥ 48.3451
1200+ $ 5.414 ¥ 47.9135
库存: 400
起订量: 400 增量: 400
