首页  >  产品百科  >  OKL-T/6-W12P-C

OKL-T/6-W12P-C

产品分类: DC-DC稳压器
产品描述: Murata 非隔离直流-直流转换器, 4.5 → 14 V 直流输入, 5.5V 直流输出, 30W
供应商型号: 2307952
供应商: 海外现货
标准整包数: 1

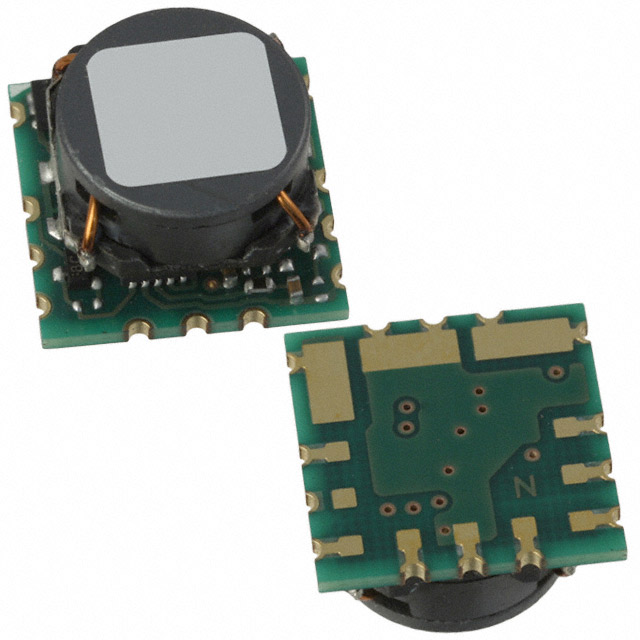

MURATA MANUFACTURING DC-DC稳压器 OKL-T/6-W12P-C

OKL-T/6-W12P-C概述

    # 产品概述与技术参数详解

    产品简介


    Murata Power Solutions推出的OKL-T/6-W12系列微型非隔离型点负载(Point-of-Load, PoL)DC/DC电源转换器是专为嵌入式应用设计的先进模块化产品。该系列产品采用创新的可检查式栅格阵列封装(Inspectable Land Grid Array, iLGA),尺寸仅为0.48英寸×0.48英寸×0.283英寸(约12.2毫米×12.2毫米×7.2毫米)。它提供从4.5V到14V的宽输入电压范围,最大输出电流可达6安培。OKL-T/6-W12通过固定频率同步降压转换拓扑结构实现了高达93%的高效率功率转换,同时支持可编程输出电压及开/关控制,可广泛应用于通信、工业控制和消费电子等领域。

    技术参数


    以下是OKL-T/6-W12系列的主要技术参数:
    | 参数名称 | 规格值 |

    | 输入电压范围 | 4.5V 至 14V DC |
    | 输出电压范围 | 0.591V 至 5.5V DC |
    | 最大输出电流 | 6A |
    | 转换效率 | 高达93% |
    | 尺寸 | 0.48"x0.48"x0.283"(12.2mm×12.2mm×7.2mm) |
    | 工作温度范围 | -40°C至TBD(需参考降额曲线) |
    | 环境湿度 | 最大85% RH |
    | 过载保护 | 欠压锁定(UVLO)、短路保护 |
    产品特点与优势
    OKL-T/6-W12系列以其紧凑的设计和高效率著称,具备多项突出特性:
    - 小型化设计:全球最小尺寸之一,适用于空间受限的应用场景;
    - 高能效:最高可达93%,显著减少能源损耗;
    - 多功能接口:支持开/关控制、Power Good信号以及可选序列/跟踪功能;
    - 安全合规:符合UL/EN/IEC 60950-1标准和RoHS指令要求;
    - 可靠性保障:采用坚固的制造工艺,具有良好的耐久性和低故障率。
    应用案例与使用建议
    应用案例
    OKL-T/6-W12非常适合用于高性能处理器、FPGA和其他敏感电子设备的供电系统。例如,在5G通信基站的机架中,这些模块能够有效地将冗长的母线电压降至所需的低压电平,满足快速切换需求并提高整体系统的稳定性。
    使用建议
    1. 在设计时应确保安装外部输入保险丝F1,以增强设备的安全性;
    2. 配备充足的接地平面及厚铜层,有助于提升散热性能和降低电磁干扰;
    3. 根据实际负载条件调整输入滤波组件,如陶瓷电容器和电解电容器的配置。
    兼容性与支持
    OKL-T/6-W12系列与多种主流平台兼容,且提供详尽的技术文档支持。Murata Power Solutions还提供了全面的客户支持服务,包括在线资源中心以及专业的技术支持团队。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动后无法正常工作 | 检查输入电压是否处于有效范围内,并确认是否有连接错误。 |
    | 输出电压波动超出预期范围 | 确保所选电容的ESR值适配,并重新测试动态响应。 |
    | 过热报警导致停机 | 改善散热措施,增加外部风扇或增大PCB面积。 |
    总结与推荐
    综上所述,OKL-T/6-W12系列凭借其卓越的小型化设计、高效的能量转换能力以及全面的功能集成,在嵌入式应用领域展现出极高的性价比和市场竞争力。无论是开发新型电子设备还是升级现有系统,这款产品都将是理想的选择。强烈推荐给追求高效能与稳定性的专业人士和企业用户。

OKL-T/6-W12P-C参数

参数
输出数量 1
最大输入电压 14V
最小输出电压 591mV
最小输入电压 4.5V
开关频率 -
拓扑 -
同步整流器 -
功能 -
输出类型 -
最大输出电压 591mV~5.5V
长*宽*高 12.2mm*12.2mm*7.1mm
通用封装 LGA
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

OKL-T/6-W12P-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

OKL-T/6-W12P-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING OKL-T/6-W12P-C OKL-T/6-W12P-C数据手册

OKL-T/6-W12P-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 55.6593
100+ ¥ 53.195
200+ ¥ 52.3665
库存: 674
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 55.65
